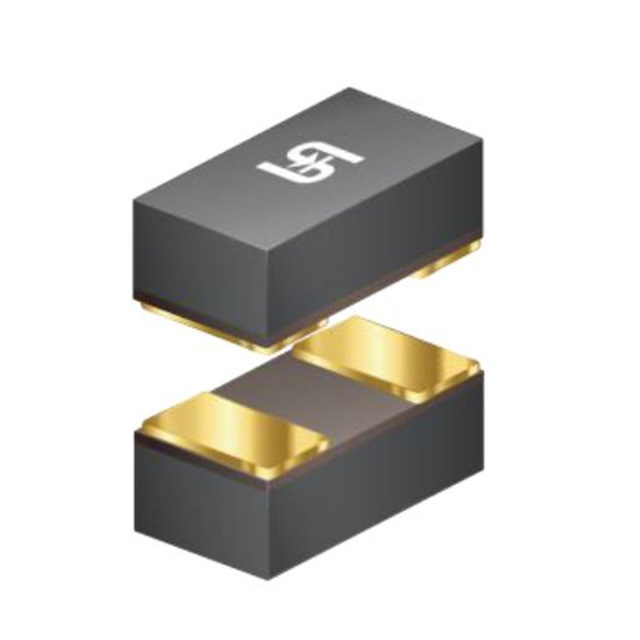

TSS54U RGG

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 30V 600mA 0μs 2μA 200mA 独立式 贴片安装
供应商型号: SCE-TSS54U
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TSS54U RGG

TSS54U RGG概述

    TSS54U 小信号产品技术手册

    产品简介


    TSS54U 是一种小型信号二极管,专为表面安装设计。它具有超薄无引线封装,低电容、低正向电压降等特点,符合IEC 61249-2-21的无卤素标准。TSS54U广泛应用于通信设备、便携式电子设备和其他需要高性能二极管的应用领域。

    技术参数


    - 机械数据
    - 封装:0603
    - 端子:金镀层,符合MIL-STD-750方法2026可焊性要求
    - 极性:由阴极带标识
    - 重量:约3毫克
    - 标记代码:BF
    - 电气特性
    - 最大重复峰值反向电压(VRRM):30 V
    - 直流反向电压(VR):200 V
    - 反向电压有效值(VR(RMS)):21 V
    - 平均正向电流(IO):30 mA
    - 峰值正向浪涌电流(IFSM):150 A
    - 功率耗散(Pd):500 mW
    - 正向电压(VF):最大1.00 V @ 100 mA
    - 典型电容(CJ):100 pF @ 1 V, 1.0 MHz
    - 反向恢复时间(trr):300 ns @ 10 mA, IRR = 0.1 × IR, RL = 100 Ω
    - 温度范围
    - 结温(TJ):-65°C 至 +125°C
    - 存储温度(TSTG):-65°C 至 +125°C

    产品特点和优势


    1. 超薄无引线封装:占用空间小,适合高密度电路板设计。
    2. 低电容和低正向电压降:有助于提高电路的效率和性能。
    3. RoHS 和 WEEE 符合性:环保材料,适用于对环境有严格要求的应用场合。
    4. 高温稳定性:宽广的工作温度范围(-65°C 至 +125°C),适合极端环境下的应用。
    5. 高可靠性:金镀层端子提供长期稳定的电气连接和优良的耐腐蚀性。

    应用案例和使用建议


    - 通信设备:在手机、路由器等设备中,TSS54U 用于保护敏感电路免受瞬态电压的冲击。
    - 便携式设备:如平板电脑、智能手表等,利用其小尺寸和高可靠性特性,适用于电池管理电路。
    - 电源管理:用于稳压器、开关电源等,其低正向电压降可以减少能量损耗。
    使用建议:
    1. 在焊接过程中,确保焊接温度不超过制造商推荐的最高温度,避免对元器件造成损坏。
    2. 在选择外部电路设计时,考虑电容对电路响应时间的影响,避免过高电容导致响应变慢。
    3. 在高电流应用场景下,应注意热管理,以确保器件能够在安全范围内工作。

    兼容性和支持


    - 兼容性:TSS54U 可以与各种表面贴装工艺兼容,适用于主流的PCB材料,如玻璃环氧板。
    - 支持和维护:台湾半导体公司提供了详尽的技术文档和支持服务,用户可通过官网获取相关资料并享受售后服务。

    常见问题与解决方案


    - 问题:正向电流过载怎么办?
    - 解决方案:检查电路设计是否合理,增加外置保护电路,如保险丝或限流电阻。
    - 问题:存储期间发现漏电流增大怎么办?
    - 解决方案:检查存储条件是否满足规定温度和湿度要求,确保密封包装未破损。
    - 问题:正向电压降不稳定怎么办?
    - 解决方案:检查焊接质量,确保焊接温度和时间控制得当;同时,检查是否有其他外部干扰因素影响。

    总结和推荐


    TSS54U 是一款具有高可靠性、低功耗和环保特性的小型信号二极管,适用于多种高要求的电子设备。它的独特设计使其在紧凑型设计和高性能要求的领域中表现出色。强烈推荐给对质量和性能有较高要求的工程师和制造商。

TSS54U RGG参数

参数
Vr-反向电压 30V
反向恢复时间 0μs
正向浪涌电流 600mA
配置 独立式
If - 正向电流 200mA
Ir - 反向电流 2μA
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

TSS54U RGG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 TSS54U RGG TSS54U RGG数据手册

TSS54U RGG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.0243
500+ ¥ 0.7007
2000+ ¥ 0.5389
6000+ ¥ 0.5057
库存: 9700
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 102.43
直接购买
加入购物车
