UF1GLWH

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 30A 20ns 1μA 1A SOD-123W 贴片安装
供应商型号: SCE-UF1GLWH
供应商: 海外现货
标准整包数: 100

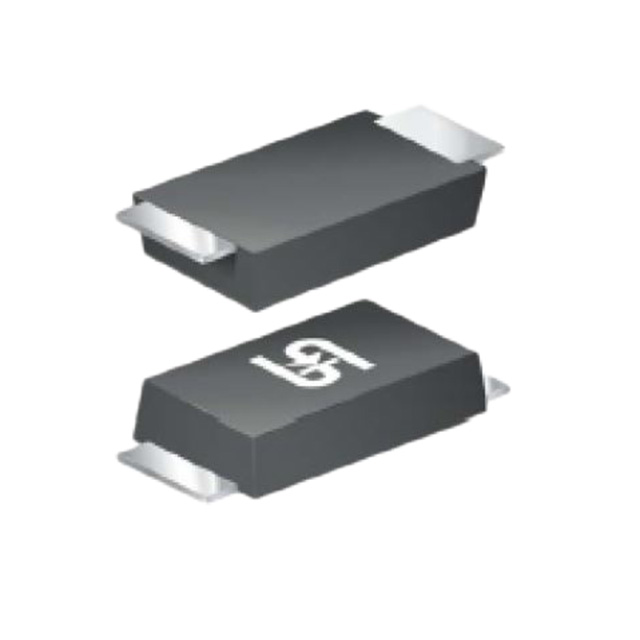

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 UF1GLWH

UF1GLWH概述

    电子元器件产品技术手册:UF1DLWH 至 UF1JLWH 超快表面贴装整流器

    产品简介


    UF1DLWH 至 UF1JLWH 是由台湾半导体(Taiwan Semiconductor)生产的超快表面贴装整流器。这些器件主要用于DC到DC转换器、汽车应用、车灯、消噪电路以及自由轮应用等领域。它们具有优异的超快恢复时间和自动装配能力,符合AEC-Q101标准,确保在恶劣环境下的可靠性和高性能。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 额定电流(IF) | 1 | A |
    | 反向电压(VRRM) | 200 - 600 | V |
    | 峰值正向浪涌电流(IFSM) | 30 | A |
    | 最大结温(TJ MAX) | 150 | °C |
    | 绝对最大额定值(TA = 25°C)
    | 重复峰值反向电压(VRRM) | 200, 400, 600 | V |
    | 正向电压(VF) | 0.95 | V |
    | 反向漏电流(IR) | 1, 50 | μA |
    | 结电容(CJ) | 40, 25, 15 | pF |
    | 反向恢复时间(trr) | 20, 25 | ns |

    产品特点和优势


    1. AEC-Q101认证:确保在汽车等高可靠性应用中的性能。
    2. 超快恢复时间:适合高频工作环境,提高效率。
    3. 自动化装配友好:适用于大规模生产,提升装配精度。
    4. 低重量:约0.016克,便于轻量化设计。
    5. 环保材料:无卤素,符合RoHS标准。

    应用案例和使用建议


    1. DC到DC转换器:适用于高效率转换器设计。
    2. 汽车应用:适合用于汽车点火系统等。
    3. 消噪电路:可以有效降低开关噪声。
    4. 自由轮应用:适合电动工具、电动汽车等。
    使用建议:
    - 确保接线正确,避免极性错误导致损坏。
    - 在高频应用中,考虑散热设计以防止过热。

    兼容性和支持


    - 该产品可与多种PCB兼容,适用于表面贴装技术(SMT)。
    - 台湾半导体提供详尽的技术支持,包括设计指南和售后服务。

    常见问题与解决方案


    1. 问题:产品在高温环境下工作不稳定。
    - 解决方法:增加散热措施,如散热片或强制风冷。
    2. 问题:电路中存在高频噪声。
    - 解决方法:添加适当的滤波电容和电感。
    3. 问题:整流器频繁烧毁。
    - 解决方法:检查电路中的电流保护机制,确保不超过IFSM。

    总结和推荐


    UF1DLWH 至 UF1JLWH 超快表面贴装整流器具备卓越的性能和广泛的适用性,尤其在汽车和工业应用中表现出色。其高效能、快速恢复时间和自动化装配能力使其在市场上具有显著的竞争优势。因此,强烈推荐使用这款产品。

UF1GLWH参数

参数
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 20ns
通用封装 SOD-123W
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UF1GLWH数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 UF1GLWH UF1GLWH数据手册

UF1GLWH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.0361
500+ ¥ 0.7768
2500+ ¥ 0.6472
5000+ ¥ 0.6075
库存: 10000
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 103.61
