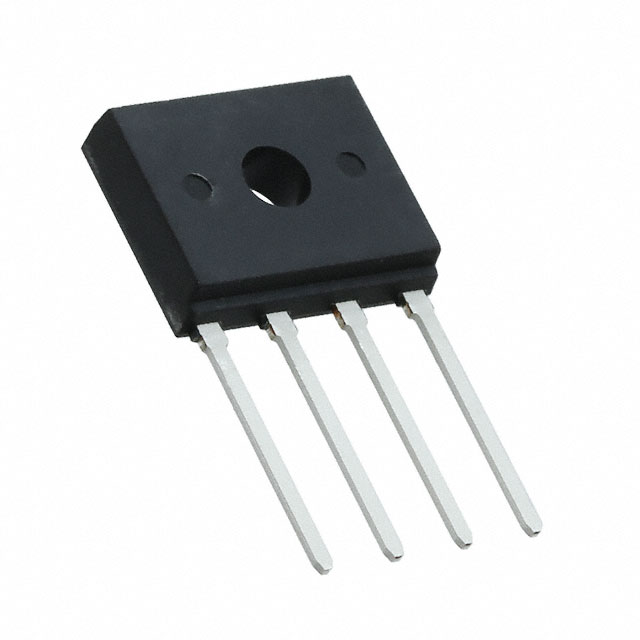

UR3KB60

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600V 90A 3A 3A D3K 通孔安装
供应商型号: SCE-UR3KB60
供应商: 海外现货
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 UR3KB60

UR3KB60概述


    产品简介


    UR3KB60 – UR3KB100 标准桥式整流器是来自台湾半导体的一款高性能电子元器件,适用于各种电路设计。这种整流器主要用于印刷电路板上,具备高输入电流(IF)、宽工作电压范围(VRRM)和卓越的浪涌电流能力(IFSM),使其广泛应用于开关电源、适配器和照明应用等领域。

    技术参数


    - 电流规格:
    - 额定正向电流(无散热器,TA = 29°C):1.2 A
    - 额定正向电流(有散热器,TC = 140°C):3.0 A
    - 峰值浪涌正向电流(单半正弦波叠加于额定负载上,8.3ms脉冲宽度):90 A
    - 电压规格:
    - 反复峰值反向电压(VRRM):600 V 至 1000 V
    - 正向电压(每二极管):- 1 V(IF = 1.5 A,TJ = 25°C)
    - 反向电流(每二极管,TJ = 25°C):- 10 μA
    - 温度范围:
    - 工作结温范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C
    - 其他参数:
    - 散热器结到引脚热阻(RӨJL):5.5 °C/W
    - 结到环境热阻(RӨJA):13.7 °C/W
    - 结到外壳热阻(RӨJC):5.2 °C/W

    产品特点和优势


    UR3KB60 – UR3KB100 标准桥式整流器的主要特点如下:
    - 高可靠性: 采用符合RoHS标准的材料,并且通过UL认证,确保在高电压环境下的可靠运行。
    - 高能效: 设计用于高效率的电源转换,能够在广泛的工作环境中保持高性能。
    - 坚固耐用: 能承受高强度的机械应力和温度变化,适应不同环境需求。
    - 环保: 采用无卤素材料,符合IEC 61249-2-21标准,有助于环境保护。

    应用案例和使用建议


    UR3KB60 – UR3KB100 标准桥式整流器在多种应用场合中表现出色,特别是在需要高可靠性、高能效和稳定性的场合中。例如,在电源适配器和LED照明系统中,这些整流器能够提供可靠的电压转换,保障系统的长期稳定性。对于使用者来说,确保散热装置适当安装以提高设备的热稳定性是一个重要的使用建议。

    兼容性和支持


    此系列整流器与大多数主流的印刷电路板(PCB)和电子设备具有良好的兼容性。台湾半导体公司提供了详尽的技术支持和售后服务,确保客户在使用过程中得到充分的帮助和支持。此外,厂商还提供了详细的文档和指导资料,便于用户进行产品的选型和应用。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,我们整理了一些常见的问题及解决办法:
    - Q: 整流器在高温环境下性能下降?
    - A: 确保安装了适当的散热装置,并参考产品手册中关于热阻的相关参数,调整安装方式以优化散热效果。
    - Q: 正向电流值低于预期?
    - A: 检查电路连接是否正确,并确认工作温度在产品规范范围内。必要时可以添加外部散热措施。

    总结和推荐


    总体而言,UR3KB60 – UR3KB100 标准桥式整流器凭借其高可靠性、高效能和坚固的设计,适用于广泛的电源管理和应用场合。特别适合于要求高精度和稳定性的电源适配器和LED照明系统。强烈推荐使用该系列产品,以确保您的项目具备最佳的性能和可靠性。

UR3KB60参数

参数
Ir - 反向电流 3A
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 90A
配置 -
If - 正向电流 3A
通用封装 D3K
安装方式 通孔安装
包装方式 管装

UR3KB60数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 UR3KB60 UR3KB60数据手册

UR3KB60封装设计

查看详情并下载
Symbol
Footprint
3D Model
