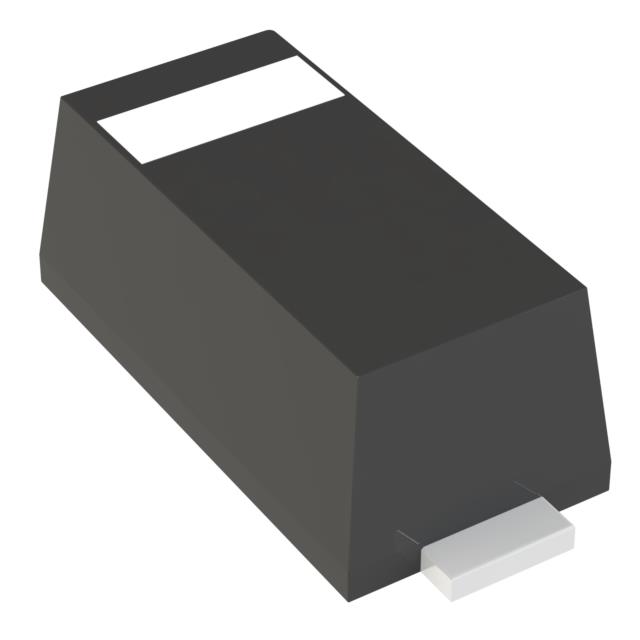

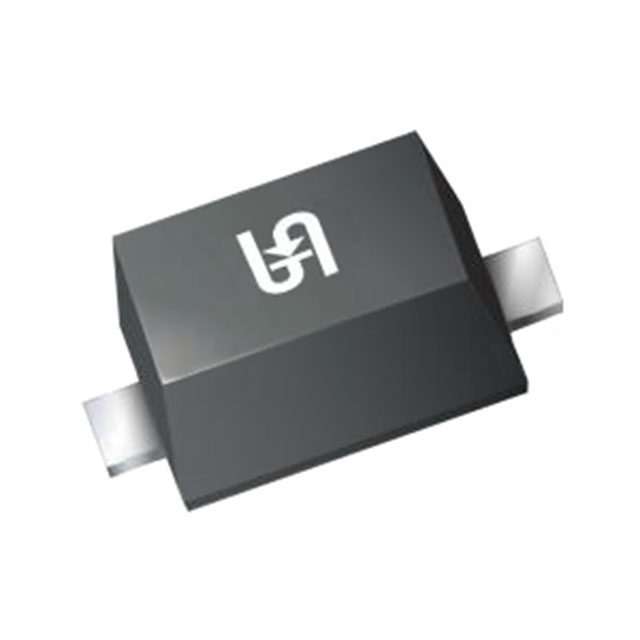

HS1KFL

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 800V 30A 75ns 5μA 1A SOD-123FL 贴片安装
供应商型号: 3772987
供应商: 海外现货
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 HS1KFL

HS1KFL概述

    # 高效表面贴装整流器技术手册

    产品简介


    HS1AFL – HS1MFL 是由台湾半导体公司(Taiwan Semiconductor)推出的系列高效表面贴装整流器。该系列产品专为自动化装配设计,具有低功耗、高效率和快速开关的特点。其主要应用于DC到DC转换器、开关模式变换器和逆变器以及自由轮转应用等场景。

    技术参数


    关键参数
    | 参数名称 | 符号 | 最小值 | 最大值 | 单位 |

    | 正向电流 | IF | 1 | A |
    | 反向峰值电压 | VRRM | 50-1000 | V |
    | 峰值正向浪涌电流 | IFSM | 30 | A |
    | 结温范围 | TJ MAX | 150 | °C |
    绝对最大额定值
    | 参数名称 | 符号 | 最小值 | 最大值 | 单位 |

    | 结温 | TJ | -55 至 +150 | °C |
    | 存储温度 | TSTG | -55 至 +150 | °C |
    热性能
    | 参数名称 | 符号 | 典型值 | 单位 |
    ||
    | 结点至引脚热阻 | RӨJL | 17 | °C/W |
    | 结点至环境热阻 | RӨJA | 85 | °C/W |
    | 结点至外壳热阻 | RӨJC | 19 | °C/W |

    产品特点和优势


    HS1AFL – HS1MFL 系列产品以其卓越的技术性能脱颖而出。其玻璃钝化芯片接合工艺确保了长期的稳定性和可靠性;同时,低剖面封装使其在空间受限的设计中表现优异。此外,该系列产品的快速开关能力有助于提高整体系统的能效,减少功率损耗。符合RoHS标准并采用无卤材料制造,满足现代环保要求。

    应用案例和使用建议


    该系列整流器广泛应用于DC-DC转换器、开关模式变换器及逆变器等领域。例如,在电源管理系统中,它可以有效地将交流电转换成直流电,同时保持较高的转换效率。对于需要频繁切换的工作环境,建议选择具备良好散热设计的产品,并合理规划电路布局以避免过热现象的发生。

    兼容性和支持


    HS1AFL – HS1MFL 系列整流器支持SOD-123FL封装形式,并且已经通过了多项国际认证,如UL 94V-0防火等级测试等。厂商提供详尽的技术文档和技术支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时出现异常发热情况 | 检查电路板上的布线是否正确,必要时增加散热片。 |
    | 输出电压不稳定 | 确保输入电压在规定范围内,检查负载连接是否牢固。 |

    总结和推荐


    总体而言,HS1AFL – HS1MFL 系列高效表面贴装整流器凭借其出色的性能表现,在多种应用场景下均表现出色。它不仅能够有效提升系统的运行效率,还能显著降低能耗。因此,强烈推荐给那些追求高性能、高可靠性的工程师和技术人员作为首选解决方案之一。

HS1KFL参数

参数
Vr-反向电压 800V
反向恢复时间 75ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HS1KFL数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 HS1KFL HS1KFL数据手册

HS1KFL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8645
10+ ¥ 0.7754
100+ ¥ 0.6549
500+ ¥ 0.6287
1000+ ¥ 0.5763
5000+ ¥ 0.5763
库存: 7260
起订量: 65 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7.75
直接购买
加入购物车
