首页  >  产品百科  >  GBU806

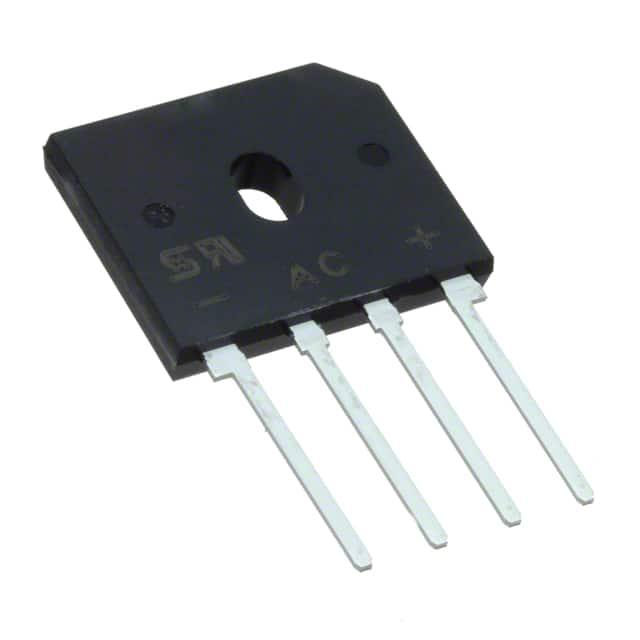

GBU806

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 800V 200A 8A 8A 桥,4elements GBU 通孔安装
供应商型号: SCE-GBU806
供应商: 海外现货
标准整包数: 10

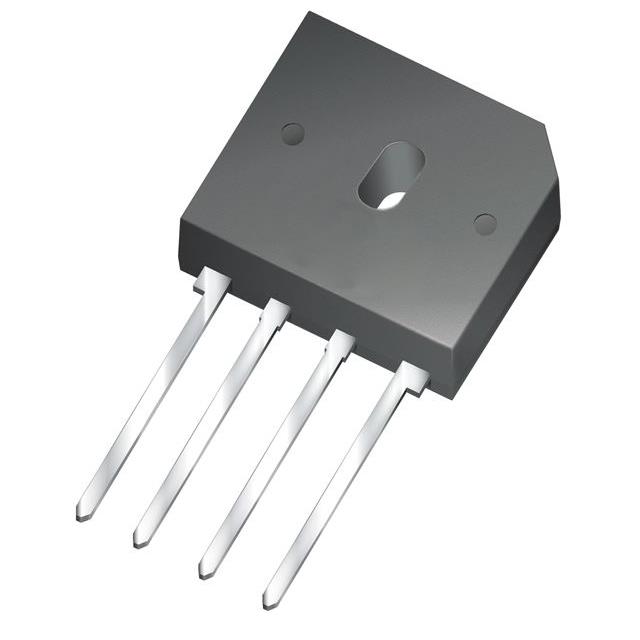

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 GBU806

GBU806概述

    GBU801 – GBU807 半导体桥式整流器技术手册

    产品简介


    GBU801至GBU807系列是台湾半导体公司生产的标准桥式整流器。这些产品具有8A的额定电流和50V至1000V的电压范围,适用于多种电路应用,如开关电源(SMPS)、适配器和照明系统。该系列产品通过AEC-Q101认证,符合RoHS标准且不含卤素,满足绿色环保要求。

    技术参数


    - 额定电流:8A
    - 反向电压:50V至1000V
    - 峰值浪涌电流:200A
    - 最大结温:150℃
    - 绝对最大反向重复峰值电压:50V至1000V
    - 反向电压总均方根值:35V至700V
    - 推荐负载熔断电流:166A²s
    - 结到环境热阻:21℃/W
    - 结到外壳热阻:2℃/W

    产品特点和优势


    - AEC-Q101认证,适用于汽车电子应用
    - 高耐压能力,最高可达1000V
    - 典型反向漏电流小于0.1μA
    - 耐高冲击电流能力
    - UL认证,符合UL 94V-0防火等级
    - 绿色环保,无卤素材料
    - 符合RoHS标准

    应用案例和使用建议


    应用案例
    1. 开关电源(SMPS):在SMPS中使用时,GBU801至GBU807系列能承受高电流和高压,确保稳定的整流输出。
    2. 适配器:在适配器设计中,这些整流器提供了高效的能量转换,保证适配器长时间稳定运行。
    3. 照明系统:在LED照明应用中,这些整流器可以处理波动较大的电流,确保LED灯条稳定发光。
    使用建议
    - 散热设计:由于产品的工作温度范围较大,建议在设计时加入有效的散热措施,以避免高温损坏。
    - 保护电路:在输入端增加保险丝或浪涌抑制器,以防止瞬间大电流对整流器造成损害。
    - 电压匹配:选择合适的型号以确保输入电压与产品规格匹配,避免过压或欠压运行。

    兼容性和支持


    - 兼容性:GBU801至GBU807系列采用GBU封装,适用于大多数印刷电路板。产品与其他常见的电子元器件具有良好的兼容性。
    - 支持服务:台湾半导体公司提供详尽的技术文档和客户支持,帮助客户快速解决问题并提升应用效率。

    常见问题与解决方案


    1. 问题:反向漏电流过大
    - 解决办法:检查输入电压是否超出规定范围,确认电路是否有短路现象。
    2. 问题:发热过高
    - 解决办法:增加散热片,优化散热路径;如果仍无法解决,考虑使用更高热阻等级的产品。
    3. 问题:频繁出现浪涌电流
    - 解决办法:在电路中增加吸收电容或浪涌保护器,以减小浪涌电流的影响。

    总结和推荐


    总体而言,GBU801至GBU807系列桥式整流器凭借其高可靠性、卓越性能和广泛的适用性,在多个应用场景中表现出色。尤其适合于需要高功率和高电压的应用环境。考虑到其优异的耐高电流和高压的能力,以及绿色无卤素材料的环保特性,我们强烈推荐使用该系列产品。

GBU806参数

参数
反向恢复时间 -
正向浪涌电流 200A
配置 桥,4elements
If - 正向电流 8A
Ir - 反向电流 8A
Vr-反向电压 800V
22.3mm(Max)
3.56mm(Max)
20.83mm(Max)
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装

GBU806数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 GBU806 GBU806数据手册

GBU806封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 8.4668
50+ ¥ 5.9929
200+ ¥ 4.9924
500+ ¥ 4.6868
库存: 3580
起订量: 60 增量: 10
交货地:
最小起订量为:50
合计: ¥ 299.64
直接购买
加入购物车
