首页  >  产品百科  >  US1K

US1K

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 800V 30A 75ns 5μA 1A SMA(DO-214AC) 贴片安装
供应商型号: 2677418
供应商: 海外现货
标准整包数: 5

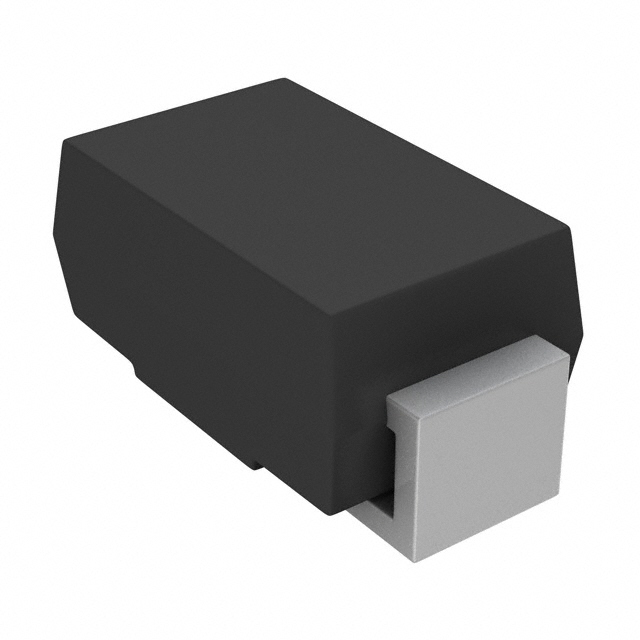

TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 US1K

US1K概述

    高效表面贴装整流器 US1A–US1M 技术手册解析

    1. 产品简介


    产品类型:
    高效表面贴装整流器(Surface Mount Rectifier)
    主要功能:
    - 用于将交流电转换为直流电。
    - 支持高效率电力传输和转换。
    应用领域:
    - 开关电源转换器及逆变器。
    - 照明应用。
    - 消浪涌电路设计。
    - 自由轮驱动应用。

    2. 技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向峰值电压 | VRRM | 50 1000 | V |
    | 正向电流 | IF | 1 A |
    | 正向电压降 | VF 1.0 | 1.7 | V |
    | 反向漏电流 | IR 5 | 150 | μA |
    | 反向恢复时间 | trr 50 | 75 | ns |
    | 峰值正向浪涌电流 | IFSM 30 | A |
    | 工作温度范围 | TJ | -55 +150 | °C |
    | 热阻(结至引线) | RӨJL | 27 °C/W |
    | 热阻(结至环境) | RӨJA | 75 °C/W |
    其他特性:
    - 封装形式:DO-214AC (SMA)
    - 芯片:玻璃钝化结
    - 极性标识:阴极带标识
    - 引脚镀层:雾锡
    - 符合RoHS标准,无卤素。

    3. 产品特点和优势


    - 高效节能: 具有低正向电压降和超快恢复时间,能够显著提高电路的能效。
    - 可靠性高: 玻璃钝化芯片技术有效提升产品在恶劣环境下的耐用性。
    - 绿色环保: 无卤素设计符合IEC 61249-2-21标准。
    - 自动化友好: 适合自动化表面贴装工艺,简化生产流程。

    4. 应用案例和使用建议


    典型应用场景:
    - DC到DC转换器: 提供高效的电流转换,适用于多种电源管理系统。
    - 照明系统: 特别适合LED驱动器的设计,减少能量损耗并延长寿命。
    - 消浪涌电路: 防止瞬态电压对设备造成损害。
    使用建议:
    - 确保正负极连接正确以避免反向击穿。
    - 使用时注意热管理,合理布置散热装置。
    - 在高频应用中,关注寄生参数的影响,如寄生电容和寄生电感。

    5. 兼容性和支持


    - 兼容性: 适用于大多数现代PCB布局工具,支持SMD装配。
    - 技术支持: 提供详尽的数据手册和技术文档,确保快速上手。
    - 售后保障: 厂商承诺提供长期的技术支持与服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压降偏高 | 检查焊接质量及外围电路布局。 |
    | 反向漏电流过大 | 更换批次或确认测试条件是否一致。 |
    | 反向恢复时间较长 | 检查封装质量和焊接温度是否达标。 |

    7. 总结和推荐


    综合评估:
    US1A–US1M系列整流器以其高效能、低成本和可靠性,在各类电子应用中表现出色。尤其适合需要高频响应和紧凑布局的应用场景。
    推荐意见:
    强烈推荐给需要高性能整流器的设计工程师。其卓越的性能和广泛的适用性使其成为市场上不可多得的选择。

US1K参数

参数
反向恢复时间 75ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 800V
通用封装 SMA(DO-214AC)
安装方式 贴片安装
包装方式 卷带包装

US1K数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 US1K US1K数据手册

US1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7851
10+ ¥ 1.4064
100+ ¥ 1.2982
500+ ¥ 1.2117
1000+ ¥ 1.2117
库存: 4847
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.06
