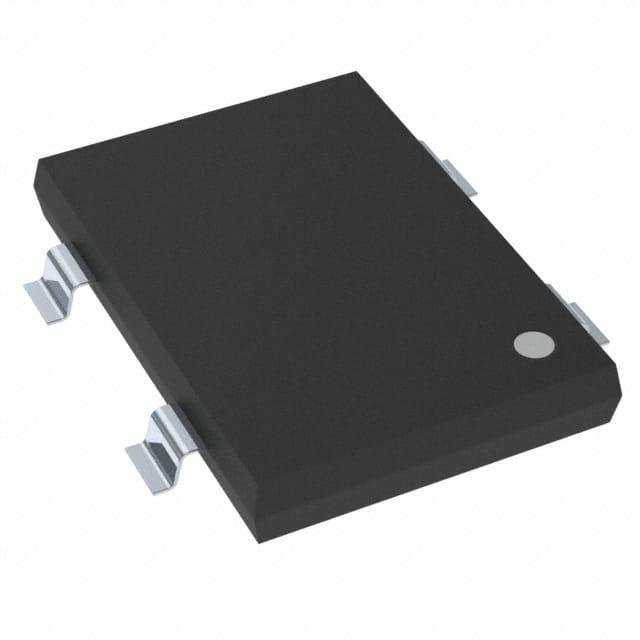

TBS606

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 台湾半导体整流桥, 6A峰值平均正向电流, 600V峰值反向重复电压, 13引脚, TBS封装, 印刷电路板
供应商型号: SCE-TBS606
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TBS606

TBS606概述

    TBS606 – TBS610 标准桥式整流器技术手册

    产品简介


    TBS606 – TBS610 是由台湾半导体公司(Taiwan Semiconductor)设计生产的一系列标准桥式整流器,适用于多种高电压和高电流的应用场景。这些产品主要包括 TBS606(600V)、TBS608(800V)和 TBS610(1000V),额定电流为6A。它们具备出色的热稳定性和可靠性,特别适合用于开关电源、适配器以及照明装置等场合。

    技术参数


    - 额定电流:6A
    - 反向电压:600V至1000V
    - 浪涌峰值正向电流:单半波叠加于额定负载时(t=8.3ms)150A;t=1.0ms时400A
    - 熔断等级:t<8.3ms时93.37As
    - 最大结温:150°C
    - 储存温度范围:-55°C 至 +150°C
    - 结到引线热阻:12°C/W
    - 结到环境热阻:47°C/W
    - 结到外壳热阻:13°C/W
    - 正向电压:IF = 3A时,25°C时为0.90V;IF = 6A时,25°C时为0.96V;TJ = 125°C时,IF = 3A时为0.79V;IF = 6A时为0.86V
    - 反向电流:TJ = 25°C时为2µA;TJ = 125°C时为200µA
    - 结电容:1MHz时,4.0V时为51pF

    产品特点和优势


    - 玻璃钝化芯片接合:提高长期稳定性和耐久性。
    - 自动化放置理想选择:适合自动化生产线,提高了生产效率和精度。
    - UL认可文件:编号为E-326854。
    - 低湿度敏感度:达到J-STD-020标准的1级。
    - 符合RoHS规范:绿色环保。
    - 无卤素:符合IEC 61249-2-21标准。

    应用案例和使用建议


    - 开关电源:由于其高耐压和大电流的特点,非常适合用于高频转换器等需要高可靠性的电源模块。
    - 适配器:可以提供稳定的电力供应,适合各种便携式设备的充电需求。
    - 照明应用:例如LED驱动电源,可以确保高效的电力转换。
    使用建议:
    - 确保良好的散热设计,以维持其长期稳定性。
    - 使用前仔细检查焊接质量,避免虚焊现象发生。

    兼容性和支持


    - 封装类型:TBS,符合UL 94V-0阻燃标准。
    - 焊接要求:按照J-STD-002标准进行锡焊。
    - 毛刺测试:符合JESD 201标准的一类测试。
    - 供货形式:每卷包含1800个,带包装。

    常见问题与解决方案


    - 问题:高温下正向电压异常。
    解决方法:确保良好的散热设计和使用符合标准的散热片。
    - 问题:焊接不良导致接触电阻增加。
    解决方法:检查焊接质量,确保焊点牢固且无虚焊。
    - 问题:浪涌电流过大。
    解决方法:考虑添加额外的保护电路,如TVS二极管。

    总结和推荐


    TBS606 – TBS610系列标准桥式整流器凭借其出色的热稳定性和可靠的自动化生产能力,在开关电源和适配器等领域展现出卓越的表现。强烈推荐给需要高电压和大电流解决方案的设计者和制造商。

TBS606参数

参数
Ir - 反向电流 6A
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 150A
配置
If - 正向电流 6A
通用封装 TBS
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TBS606数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 TBS606 TBS606数据手册

TBS606封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.8952
300+ ¥ 2.7826
900+ ¥ 2.2252
1800+ ¥ 2.1241
库存: 1300
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 389.52
直接购买
加入购物车
