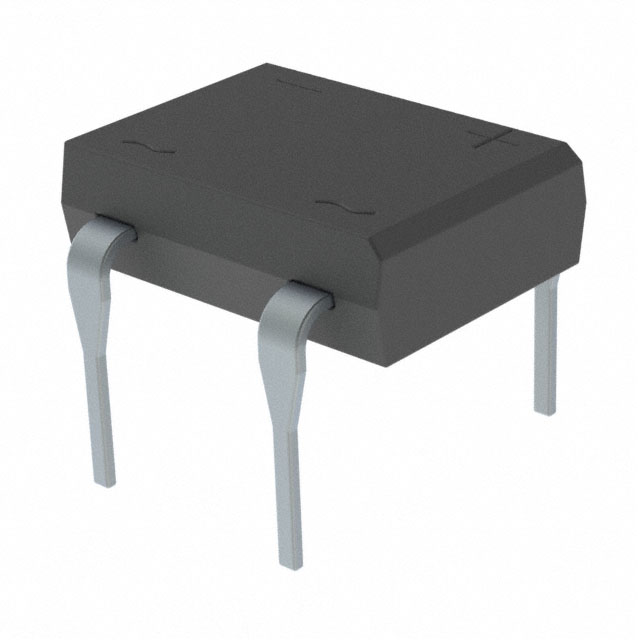

HDBL107G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 1KV 50A 1A 1A 通孔安装
供应商型号: SCE-HDBL107G
供应商: 海外现货
标准整包数: 25
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 HDBL107G

HDBL107G概述

    # HDBL101G – HDBL107G 高效桥式整流器技术手册

    产品简介


    HDBL101G – HDBL107G 是台湾半导体(Taiwan Semiconductor)生产的一系列高效率桥式整流器。这些整流器具有多种额定电压,从 50V 到 1000V,适用于各种应用,特别是开关电源(SMPS)、适配器和照明系统。这些整流器采用玻璃钝化芯片结,确保了高性能和可靠性,适合印刷电路板的应用场景。

    技术参数


    以下是 HDBL101G – HDBL107G 的关键技术和电气参数:
    | 参数 | 值 | 单位 |
    |
    | 正向电流 (IF) | 1 | A |
    | 反向峰值电压 (VRRM)| 50-1000 | V |
    | 最大反向恢复时间 (trr)| 50-75 | ns |
    | 最大正向电压 (VF) | 1.0-1.7 | V |
    | 最大峰值正向浪涌电流 (IFSM) | 50 | A |
    | 最大结温 (TJ MAX) | 150 | °C |
    | 绝对最大额定值
    | - 重复峰值反向电压 (VRRM) | 50, 100, 200, 400, 600, 800, 1000 | V |
    | - 正向电流 (IF) | 1 | A |
    | - 节点到引脚热阻 (RӨJL) | 15 | °C/W |
    | - 节点到环境热阻 (RӨJA) | 40 | °C/W |

    产品特点和优势


    HDBL101G – HDBL107G 拥有多个独特的优势,使其在同类产品中脱颖而出:
    - 玻璃钝化芯片结:提高了耐热性和使用寿命。
    - 适合印刷电路板:简化了设计和制造过程。
    - 可靠且低成本:采用了模制塑料工艺,提升了可靠性,同时降低了成本。
    - 高浪涌电流能力:能够在短时间内承受高电流冲击,提高系统稳定性。
    - 符合环保标准:RoHS合规,无卤素,符合IEC 61249-2-21标准。

    应用案例和使用建议


    应用案例
    这些整流器广泛应用于以下领域:
    - 开关电源(SMPS):用于电信设备、计算机电源等。
    - 适配器:如笔记本电脑充电器。
    - 照明应用:LED驱动电源、工业照明等。
    使用建议
    在选择具体型号时,应根据应用需求考虑其额定电压。例如,对于高电压应用,可选择 VRRM 较高的型号,如 HDBL107G(1000V)。在使用过程中,需要注意散热设计,避免因过热导致性能下降或损坏。

    兼容性和支持


    HDBL101G – HDBL107G 可与其他电子元器件良好兼容,特别是在印刷电路板设计中。台湾半导体提供了详尽的技术支持文档,帮助客户更好地了解和使用这些产品。此外,这些整流器已通过UL认证(文件号E-326854),并符合AEC-Q101标准。

    常见问题与解决方案


    问题1:如何处理过热问题?
    解决方案:增加散热片或优化散热设计,确保结温不超过最大额定值(150°C)。
    问题2:反向恢复时间长怎么办?
    解决方案:更换更高性能的型号,如 HDBL106G 或 HDBL107G,这些型号的反向恢复时间更短。

    总结和推荐


    HDBL101G – HDBL107G 系列整流器凭借其出色的性能、可靠的制造工艺和广泛的适用范围,成为市场上非常受欢迎的产品。无论是开关电源还是照明系统,这些整流器都能提供高效、稳定的电力转换。强烈推荐给需要高效率、高可靠性的电子工程师和设计师们。
    综上所述,HDBL101G – HDBL107G 是一款值得信赖的高性能桥式整流器,适用于多种电子设备和应用场合。

HDBL107G参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 1A
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 50A
安装方式 通孔安装
零件状态 在售
包装方式 管装

HDBL107G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 HDBL107G HDBL107G数据手册

HDBL107G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 6.3658
100+ ¥ 4.1129
500+ ¥ 3.163
1000+ ¥ 2.9684
库存: 650
起订量: 50 增量: 25
交货地:
最小起订量为:25
合计: ¥ 159.14
直接购买
加入购物车
