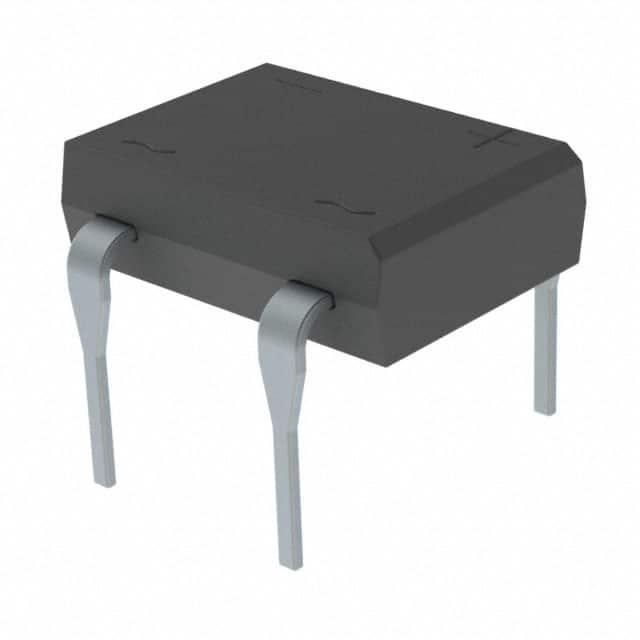

DBL103G

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 200V 40A 1A 1A 通孔安装 8.51mm*6.5mm*2.6mm
供应商型号: SCE-DBL103G
供应商: 海外现货
标准整包数: 25
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 DBL103G

DBL103G概述


    产品简介


    DBL101G – DBL107G 是由台湾半导体(Taiwan Semiconductor)生产的标准桥式整流器,适用于1A至50V到1000V的工作范围。这类电子元器件主要用于印刷电路板(PCB),是开关模式电源供应器(SMPS)、适配器和照明应用中的关键组件。该系列的电子元器件通过了AEC-Q101认证,确保了在汽车电子等高可靠性需求领域的适用性。

    技术参数


    - 型号与电压:DBL101G (50V) 至 DBL107G (1000V)
    - 额定电流:1A
    - 反向峰值电压:50V 至 1000V
    - 瞬态浪涌电流:30A 至 40A
    - 最大结温:150°C
    - 结至引脚热阻:15°C/W
    - 结至环境热阻:40°C/W
    - 正向电压:1.1V (IF=1A, TJ=25°C)
    - 反向漏电流:2µA (TJ=25°C), 500µA (TJ=125°C)
    - 结电容:25pF (1MHz, VR=4.0V)

    产品特点和优势


    DBL101G – DBL107G 具有多项显著的技术特点和优势:
    - AEC-Q101认证:适用于需要高可靠性的汽车电子应用。
    - 低制造成本:采用模塑塑料封装技术,提高了经济性。
    - 高浪涌电流能力:可以承受较大的瞬间电流冲击。
    - 环保材料:符合RoHS标准,并且不含卤素。
    - UL认证:UL Recognized File # E-326854确保了产品的安全性能。
    这些特点使该系列产品在市场上具有较高的竞争力,特别适合对成本敏感且对可靠性有较高要求的应用场景。

    应用案例和使用建议


    该产品广泛应用于开关模式电源供应器(SMPS)、适配器和照明应用中。根据手册中的图表和描述,这些器件在大功率和高效率转换中表现出色。为了更好地利用这些特性,建议如下:
    - 选择合适的电压等级:根据具体应用需求选择不同电压等级的产品,以满足不同的工作环境和要求。
    - 注意散热管理:考虑到产品的结温限制(150°C),合理设计散热系统以防止过热。
    - 合理布局:在电路板上的布局需要考虑散热路径和整体布局的影响。

    兼容性和支持


    DBL101G – DBL107G 与常见的印刷电路板材料和工艺高度兼容,可广泛应用于多种电子产品中。台湾半导体提供详细的技术支持和售后服务,确保客户能够充分利用该产品特性。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:如何处理过高的温度?
    - 解决方案:增加散热片,或者在设计时考虑更好的散热方案,如散热孔或散热风扇。
    - 问题2:如何测试反向电流?
    - 解决方案:使用专门的电流测试设备进行测量,在标准条件下进行测试,以确保准确结果。
    - 问题3:如何选择合适的型号?
    - 解决方案:根据应用需求确定所需的工作电压范围和电流容量,选择相应的型号。

    总结和推荐


    DBL101G – DBL107G 系列产品以其优异的性能、可靠性及广泛的适用性,在各种电子设备中展现出了卓越的表现。它们不仅适用于汽车电子、工业控制等领域,还能够在消费电子中发挥重要作用。综合考虑其技术参数、价格及供应商支持等因素,我们强烈推荐这一系列产品给寻求高性能、高可靠性的电子元器件的设计者和制造商。
    通过本文档,希望读者能全面了解 DBL101G – DBL107G 的技术细节及其应用潜力,从而做出明智的选择。

DBL103G参数

参数
反向恢复时间 -
正向浪涌电流 40A
配置 -
If - 正向电流 1A
Ir - 反向电流 1A
Vr-反向电压 200V
长*宽*高 8.51mm*6.5mm*2.6mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

DBL103G数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 DBL103G DBL103G数据手册

DBL103G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 3.7256
100+ ¥ 2.4066
500+ ¥ 1.8514
1000+ ¥ 1.7382
库存: 4075
起订量: 125 增量: 25
交货地:
最小起订量为:100
合计: ¥ 240.66
