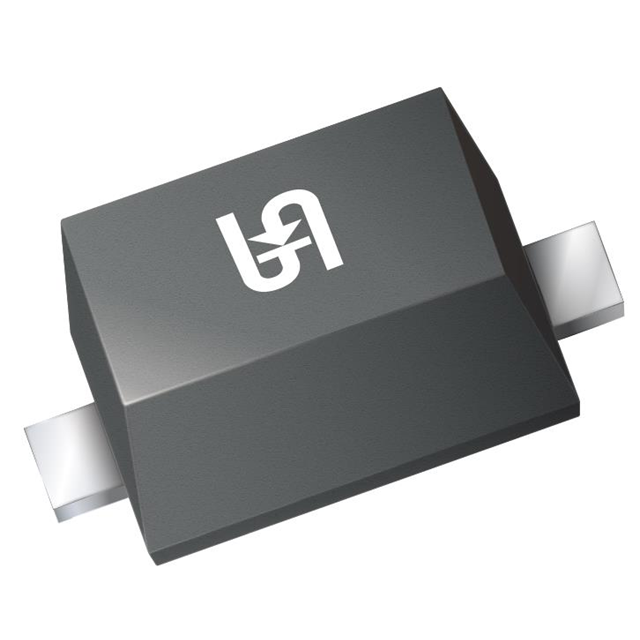

1N4148WS

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 75V 2A 4ns 5μA 150mA 独立式 SOD-323F 贴片安装 1.7mm*1.25mm*1.1mm
供应商型号:
供应商:
标准整包数: 0
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 1N4148WS

1N4148WS概述


    产品简介


    1N4148WS/1N4448WS/1N914BWS 是由台湾半导体公司生产的高功率瞬态二极管(High Speed SMD Switching Diode)。这些二极管主要用于表面贴装技术(Surface Mount Device),在多种应用中表现出色。其主要功能是作为开关元件,广泛应用于开关电源(Switching Mode Power Supply, SMPS)、适配器、照明系统以及板载直流/直流转换器等场景。

    技术参数


    - 最大功率耗散(PD):200mW
    - 最大重复峰值反向电压(VRRM):100V
    - 正向电流(IF):150mA
    - 非重复峰值正向电流(IFRM):300mA
    - 结温范围(TJ):-65°C至+150°C
    - 储存温度范围(TSTG):-65°C至+150°C
    - 反向电压(VR):
    - IR = 5µA, TJ = 25°C 时,最小值为75V
    - IR = 100µA, TJ = 25°C 时,最大值为100V
    - 反向电流(IR):
    - VR = 20V, TJ = 25°C 时,最大值为25nA
    - VR = 75V, TJ = 25°C 时,最大值为5µA
    - 结电容(CJ):4pF (1MHz, VR = 0V)
    - 反向恢复时间(trr):最大值为4ns (IF = 10mA, IR = 60mA, RL = 100Ω, IRR = 1mA)

    产品特点和优势


    - 低功耗,高效率:这些二极管在运作过程中能够显著降低功耗,提高整体能效。
    - 适合自动化放置:其小型化设计使得它们非常适合自动化生产线上的自动放置过程。
    - 高浪涌电流能力:这些二极管具备出色的浪涌电流承受能力,适用于需要频繁切换的应用场合。
    - 符合RoHS标准:这些二极管符合环保要求,可在全球范围内使用。
    - 湿敏度等级:湿敏度等级为1,符合J-STD-020标准,有助于提高产品的可靠性和使用寿命。
    - 机械性能优越:采用SOD-323F封装,符合UL 94V-0阻燃等级标准。

    应用案例和使用建议


    应用案例:
    - 开关电源:在许多电力转换设备中,这些二极管可以作为关键的开关元件,确保电力的有效传输和分配。
    - 适配器:在充电器和电源适配器中,这些二极管用于保护电路免受过压和浪涌电流的影响。
    - LED照明:在LED驱动电路中,这些二极管可以快速响应并提供必要的保护,以确保LED的稳定运行。
    - 板载DC/DC转换器:在需要高频率开关的应用中,这些二极管能够提供可靠的开关功能。
    使用建议:
    - 温度管理:由于这些二极管具有较高的结温范围,确保适当的散热措施,以避免高温导致的性能下降。
    - 电路布局优化:建议采用优化的电路布局,减少寄生电容和电阻,以进一步提高性能。
    - 反向电压保护:确保应用中对反向电压进行适当保护,避免反向电压导致二极管损坏。

    兼容性和支持


    这些二极管与大多数主流电子产品和设备兼容。制造商提供了详细的订购信息和包装方式,方便用户采购。同时,制造商也提供了必要的技术支持和售后服务,以确保用户在使用过程中能够获得帮助。

    常见问题与解决方案


    1. 问题:二极管在使用过程中出现过热现象。
    - 解决方案:检查散热措施是否足够,增加散热片或改善通风条件。

    2. 问题:二极管反向电压设置不正确。
    - 解决方案:仔细查阅技术手册,确保反向电压设置在安全范围内。

    3. 问题:二极管失效或损坏。
    - 解决方案:检查是否有浪涌电流冲击或其他外部因素导致损坏,必要时更换新的二极管。

    总结和推荐


    总体而言,1N4148WS/1N4448WS/1N914BWS 高速瞬态二极管以其优异的性能和广泛的应用范围,在电力管理和信号控制领域表现卓越。其低功耗、高效率以及高可靠性使其成为众多应用的理想选择。如果你需要一款能够在严苛环境下依然保持高效运作的二极管,这款产品是一个不错的选择。强烈推荐使用。

1N4148WS参数

参数
正向浪涌电流 2A
配置 独立式
If - 正向电流 150mA
Ir - 反向电流 5μA
Vr-反向电压 75V
反向恢复时间 4ns
长*宽*高 1.7mm*1.25mm*1.1mm
通用封装 SOD-323F
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

1N4148WS数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 1N4148WS 1N4148WS数据手册

1N4148WS封装设计

查看详情并下载
Symbol
Footprint
3D Model
