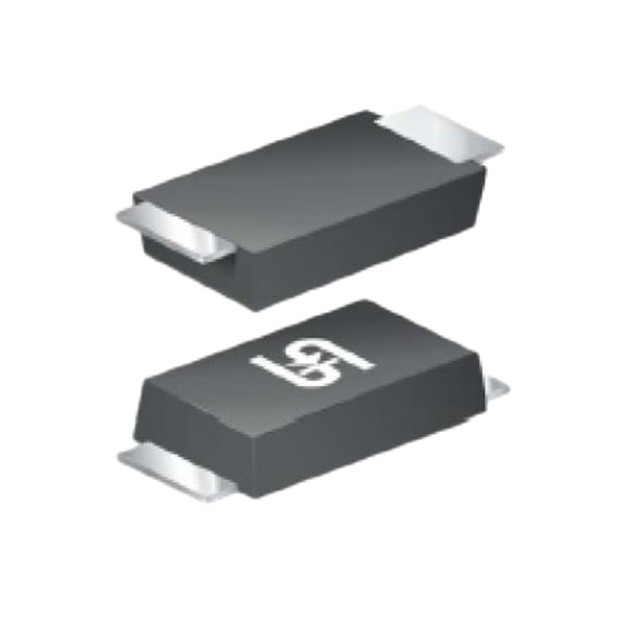

ES1DLW

产品分类: 整流二极管/整流桥
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 30A 35ns 5μA 1A SOD-123W 贴片安装
供应商型号: SCE-ES1DLW
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 ES1DLW

ES1DLW概述


    产品简介


    ES1DLW – ES1JLW 超快表面贴装整流器
    Taiwan Semiconductor公司生产的ES1DLW至ES1JLW系列是一系列额定电压为200V到600V、电流为1A的超快表面贴装整流器。这些整流器专为直流到直流转换器、开关模式转换器和逆变器等应用而设计。其独特的玻璃钝化芯片结和低轮廓封装使其成为自动化放置的理想选择。此外,它们具有低功耗和高效率的特点,适用于多种工业和消费电子应用。

    技术参数


    - 额定电流(IF): 1A
    - 最大重复峰值反向电压(VRRM): 200V - 600V
    - 最大峰值正向浪涌电流(IFSM): 30A
    - 最大结温(TJ MAX): 175°C
    - 结到引脚热阻(RӨJL): 25°C/W
    - 结到环境热阻(RӨJA): 80°C/W
    - 正向电压(VF): 0.95V(ES1DLW)、1.30V(ES1GLW)、1.70V(ES1JLW)
    - 反向电流(IR): 5µA(TJ = 25°C)、100µA(TJ = 125°C)
    - 结电容(CJ): 20pF(1MHz,VR = 4.0V)
    - 反向恢复时间(trr): 35ns(IF = 0.5A,IR = 1.0A,Irr = 0.25A)

    产品特点和优势


    1. 玻璃钝化芯片结: 高稳定性和可靠性。
    2. 适合自动化放置: 提高生产效率和质量。
    3. 低轮廓封装: 适用于紧凑型设计。
    4. 低功耗和高效率: 提高系统整体能效。
    5. 潮湿敏感度等级: 符合J-STD-020标准。
    6. RoHS合规: 环保无铅。
    7. 无卤素: 符合IEC 61249-2-21标准。

    应用案例和使用建议


    应用案例:
    - 直流到直流转换器
    - 开关模式转换器和逆变器
    - 自由轮应用
    使用建议:
    - 在使用过程中应注意温度管理,特别是在高功率条件下。
    - 避免长时间在极端温度下工作,以免影响其寿命和性能。
    - 定期进行性能检测和维护,确保其正常运行。

    兼容性和支持


    兼容性:
    - 该系列产品与现有的电路板布局和焊接工艺高度兼容,适用于各种工业和消费电子设备。
    支持和服务:
    - Taiwan Semiconductor提供详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。
    - 提供快速响应的技术支持和售后服务,确保客户的项目顺利进行。

    常见问题与解决方案


    1. 问题:如何处理反向恢复时间较长的问题?
    - 解决方案:可以通过优化电路设计来减少反向恢复时间。例如,选择更低阻抗的驱动电路,或采用更高效的散热方案以降低温度。
    2. 问题:在高温环境下,正向电压异常增加怎么办?
    - 解决方案:检查散热方案是否足够,增加外部散热片或改进电路设计,以提高散热效果。同时,避免长时间在高温环境下工作。
    3. 问题:如何确认产品的潮湿敏感度等级?
    - 解决方案:查阅产品手册中的相关章节,或直接联系制造商获取更多信息。按照J-STD-020标准对产品进行测试和认证。

    总结和推荐


    综合评估:
    ES1DLW至ES1JLW系列整流器具有出色的性能和广泛的适用范围,能够满足大多数现代电子应用的需求。其低功耗、高效率和良好的温度稳定性使其在市场上具备很强的竞争优势。
    推荐使用:
    强烈推荐使用这些整流器。它们在多种应用中表现出色,尤其是在需要高效能和稳定性的场合。此外,制造商提供的技术支持和服务也为其增色不少。

ES1DLW参数

参数
Vr-反向电压 -
反向恢复时间 35ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
通用封装 SOD-123W
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ES1DLW数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 整流二极管/整流桥 TAIWAN SEMICONDUCTOR/台湾半导体 ES1DLW ES1DLW数据手册

ES1DLW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.1829
500+ ¥ 0.8872
2500+ ¥ 0.7393
5000+ ¥ 0.6932
库存: 9800
起订量: 300 增量: 100
交货地:
最小起订量为:100
合计: ¥ 118.29
直接购买
加入购物车
