1.5SMC12CA

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 10.2V 双向 1.5KW 94A 16.7V 12V SMC(DO-214AB) 贴片安装
供应商型号: 1801-1.5SMC12CATR-ND
供应商: Digi-Key
标准整包数: 3000

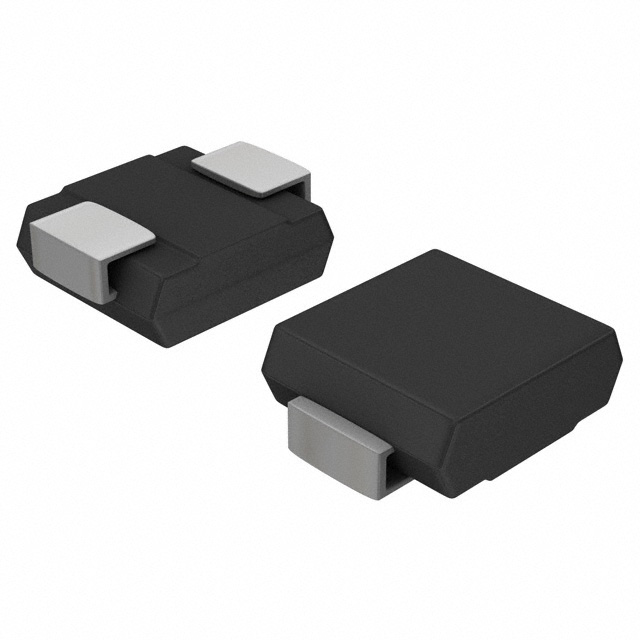

TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 1.5SMC12CA

1.5SMC12CA概述


    产品简介


    1.5SMC6.8(A) – 1.5SMC200(A) 是由台湾半导体制造的一款表面贴装瞬态电压抑制器(Surface Mount Transient Voltage Suppressor,简称TVS)。这些产品主要用于保护敏感电子设备免受静电放电(ESD)和瞬态电压的影响。这些瞬态电压可能因负载切换和雷击产生。其广泛应用于电信、消费电子产品和工业设备等领域。

    技术参数


    | 参数 | 值 | 单位 |
    | :: | :: | :: |
    | 最大峰值脉冲功率(TPA=25℃,tp=1ms) | 1500 | W |
    | 工作状态最大连续功率(TPA=25℃) | 6.5 | W |
    | 峰值正向浪涌电流(8.3ms半正弦波叠加在额定负载上) | 200 | A |
    | 正向电压(仅单向)@ IF = 50A | 3.5 / 5.0 | V |
    | 工作结温范围 | -55 至 +150 | °C |
    | 存储温度范围 | -55 至 +150 | °C |
    关键参数
    | 参数 | 值 | 单位 |
    | :: | :: | :: |
    | 额定工作电压 | 5.5 - 171 | V |
    | 击穿电压 | 6.8 - 200 | V |
    | 最大峰值脉冲功率 | 1500 | W |
    | 最高结温 | 150 | °C |
    | 封装类型 | DO-214AB (SMC) |
    | 结构配置 | 单个芯片 |

    产品特点和优势


    1. 理想适合自动化放置:1.5SMC6.8(A) - 1.5SMC200(A) 设备非常适合自动化装配流程,简化生产过程。
    2. 玻璃钝化芯片结:提供更好的耐热性和稳定性,增强抗化学腐蚀能力。
    3. 优秀的钳位能力:确保瞬态电压得到有效限制。
    4. 快速响应时间:响应速度通常小于1.0 ps,迅速应对瞬态电压变化。
    5. 低静态泄漏电流:典型漏电流在10V以上不超过1μA,减少不必要的能量损耗。
    6. 符合国际标准:通过ISO 7637-2认证,适用于汽车电子领域。
    7. 低湿度敏感度:满足J-STD-020标准中的L1等级。
    8. 符合RoHS和无卤素标准:环保友好型设计,确保无有害物质。

    应用案例和使用建议


    1. 电信设备保护:用于保护电信设备中的关键部件,如路由器、交换机等,抵御雷击和瞬态电压的冲击。
    2. 消费电子产品防护:在智能手机、平板电脑等便携式设备中提供ESD防护,延长使用寿命。
    3. 工业控制系统:保护工业控制系统中的传感器、控制器等敏感设备免受高压瞬态电压的影响。
    使用建议:
    - 在设计电路时,根据具体应用选择合适的电压等级。
    - 确保正确的焊接工艺,避免焊接过高温度对器件造成损害。
    - 根据不同的安装位置考虑散热措施,以保持良好的热稳定性。

    兼容性和支持


    - 封装类型:1.5SMC6.8(A) - 1.5SMC200(A)采用行业标准的DO-214AB (SMC)封装,易于集成到现有的设计中。
    - 电气特性:适用于多种不同方向的应用,通过不同的标记代码实现双向或单向工作模式。
    - 制造商支持:台湾半导体公司提供了详尽的技术文档和支持,涵盖电气特性的细节及封装指南。对于需要进一步技术支持的客户,公司也提供了专业的客户服务团队进行咨询和解答。

    常见问题与解决方案


    1. 问:如何正确选择合适电压等级的产品?
    - 答:选择适合应用电压的TVS产品。例如,如果您的系统最高电压为24V,则应选择至少100V的TVS产品。

    2. 问:在焊接过程中如何避免损坏器件?
    - 答:遵循正确的焊接工艺,使用低温焊接设备,并确保焊接时间足够短以减少热冲击。

    3. 问:如何确定所需的峰值脉冲电流?
    - 答:根据您的具体应用计算可能产生的瞬态电流,参考产品的峰值电流参数来选择合适型号。

    总结和推荐


    1. 优点总结:
    - 高可靠性:具有出色的瞬态电压钳位能力和快速响应时间。
    - 易于集成:采用通用封装形式,方便嵌入各类电路板设计中。
    - 环保材料:符合RoHS标准,环保且对人体健康无害。

    2. 推荐意见:
    - 强烈推荐:鉴于其广泛的适用范围和出色的性能指标,强烈推荐1.5SMC6.8(A) - 1.5SMC200(A)用于各种需要瞬态电压保护的应用场合。无论是电信、消费电子还是工业控制领域,这款产品都能提供卓越的保护效果。
    综上所述,1.5SMC6.8(A) - 1.5SMC200(A) 表面贴装瞬态电压抑制器是一款值得信赖的选择,能够显著提高电路系统的可靠性和耐用性。

1.5SMC12CA参数

参数
峰值脉冲功率 1.5KW
极性 双向
工作电压 10.2V
箝位电压 16.7V
击穿电压 12V
峰值脉冲电流 94A
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1.5SMC12CA数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 1.5SMC12CA 1.5SMC12CA数据手册

1.5SMC12CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2168 ¥ 1.8142
6000+ $ 0.2012 ¥ 1.6838
9000+ $ 0.1932 ¥ 1.6169
15000+ $ 0.1906 ¥ 1.5949
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
