HCC15-3-AG

产品分类: 开关电源
厂牌: BEL FUSE
产品描述: BEL POWER SOLUTIONS INC 线性电源, 100 → 264V 交流输入电压, -15 V, 15 V输出电压 3A输出电流, 2输出数
供应商型号: 8337984
供应商: 海外现货
标准整包数: 1

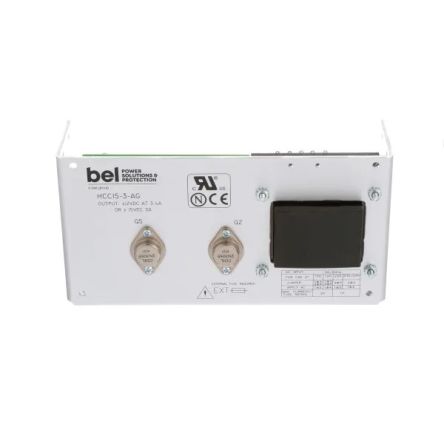

BEL FUSE 开关电源 HCC15-3-AG

HCC15-3-AG概述


    产品简介


    Bel Power Solutions 提供广泛选择的线性电源,输出电压范围为5到48伏。这些线性电源以其坚固耐用的技术和经过验证的设计而著称,能够提供静音、高调节精度且可靠的直流电源。适用于工业和医疗领域,特别是在需要低噪声/纹波的放大器、声学、广播、ATE(自动测试设备)和控制设备中。

    技术参数


    - 输入电压:100至264伏交流电
    - 输出电压:5至48伏
    - 效率:
    - 5伏输出:45%
    - 12伏和15伏输出:55%
    - 24伏及以上输出:60%
    - 负载调节:±0.05%
    - 纹波和噪声:
    - 5伏、12伏、15伏模型:5.0 mVPK-PK
    - 24伏至48伏模型:3.0 mVPK-PK 加上输出电压的0.02%,最大值
    - 过压保护:标准配置在5伏单输出,其他低于48伏的输出可选配
    - 远程感测:部分型号提供
    - 温度系数:0°C到50°C范围内为0.1%至0.3%/°C
    - 工作环境:
    - 工作温度:0°C至50°C,超出50°C后按3%/°C降额
    - 存储温度:-40°C至85°C
    - 相对湿度:非凝结状态下5%至95%RH
    - 认证:符合UL/CSA60950-1第2版、IEC60950-1第2版和EN60950-1第2版标准

    产品特点和优势


    Bel Power Solutions 的线性电源拥有以下优势:
    - 高度集成化设计,确保稳定可靠的电源供应
    - 支持广泛的电压范围,满足不同应用需求
    - 低噪声和低纹波设计,特别适合医疗和工业应用
    - 丰富的选型选项,支持多种输出组合
    - 高效节能,提高系统整体能效
    - 过压保护和短路保护机制,保证安全运行

    应用案例和使用建议


    - 工业自动化:在自动化生产线上的各种传感器和执行器中,线性电源提供稳定的供电以确保系统正常运行。
    - 医疗设备:在心电图仪、超声波设备等医疗设备中,低噪声和低纹波的电源是必需的,以确保测量结果的准确性。
    - 电信设备:在通信基站等电信设备中,线性电源能够提供可靠的电源保障,以防止因电源不稳定导致的故障。
    使用建议:
    - 对于输出电压敏感的应用,建议使用具有远程感测功能的型号。
    - 在高温环境下使用时,需注意根据手册进行相应的降额操作。
    - 为了确保系统的可靠性,建议定期进行维护和检查。

    兼容性和支持


    - 兼容性:Bel Power Solutions 的线性电源与多种工业标准和设备兼容,如各种自动化控制系统和医疗设备。
    - 支持和服务:Bel Power Solutions 提供全方位的技术支持和售后服务,包括现场安装指导、定期维护服务和技术咨询等。

    常见问题与解决方案


    1. 问题:如何调整输出电压?
    - 解决办法:通过使用调节螺丝刀调整电源板上的“Vadj”电位器来实现,调整范围在±5%的额定输出电压内。
    2. 问题:如何进行过压保护设置?
    - 解决办法:可通过选用适配的过压保护模块(如OVP-12G或OVP-24G)来进行设定,这些模块可由用户调整设定电压范围。
    3. 问题:如何应对突发的负载变化?
    - 解决办法:线性电源具备快速恢复功能,在50μs内可恢复到初始设定点的1%以内。

    总结和推荐


    综上所述,Bel Power Solutions 的线性电源具有广泛的输出电压范围、高效率、低噪声及完善的保护机制。特别适合用于工业和医疗领域的低噪声/纹波应用场合。建议对于对电源稳定性要求高的系统,优先考虑使用该系列的产品。

HCC15-3-AG参数

参数
输出数量 2
负载调节 0.05%
输出功率 -
电流-输出1 -
电压-输出1 -
电压-输出3 -
最小输入电压 100V(AC)
电流-输出2 -
电压-输出4 -
电压-输出2 -
最大输入电压 264V(AC)
长*宽*高 238.25mm*123.7mm*83.19mm
包装方式 散装

HCC15-3-AG厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

HCC15-3-AG数据手册

厂牌 PDF简要描述 下载
BEL FUSE 开关电源 BEL FUSE HCC15-3-AG HCC15-3-AG数据手册

HCC15-3-AG封装设计

查看详情并下载
Symbol
Footprint
3D Model
