首页  >  产品百科  >  DF2S5.6CT,L3F

DF2S5.6CT,L3F

产品分类: TVS二极管/ESD抑制器
厂牌: TOSHIBA
产品描述: 3.5V 单向 5.3V SOD-882 贴片安装 1mm(长度)
供应商型号: DF2S5.6CTL3FTR-ND
供应商: Digi-Key
标准整包数: 1

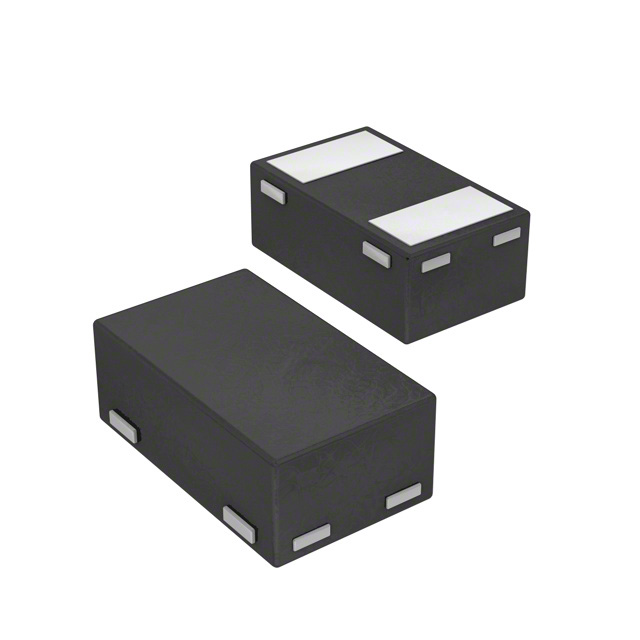

TOSHIBA TVS二极管/ESD抑制器 DF2S5.6CT,L3F

DF2S5.6CT,L3F概述

    DF2S5.6CT ESD保护二极管技术手册

    1. 产品简介


    DF2S5.6CT 是一款由东芝半导体公司生产的ESD(静电放电)保护二极管,采用硅外延平面工艺制造。该二极管主要用于电路板上的静电保护,防止由于静电放电导致的器件损坏。它特别适用于通信、消费电子和工业自动化等领域。

    2. 技术参数


    - 工作峰值反向电压(VRWM):5.6 V
    - 反向击穿电压(VBR):5.6 V(典型值),范围为5.3 V至6.0 V
    - 反向击穿电流(IBR):30 µA
    - 反向电流(IR):40 µA(最大值)
    - 钳位电压(VC):1.0 V(最大值)
    - 峰值脉冲电流(IPP):不详
    - 动态电阻(RDYN):30 Ω(典型值)
    - 容许的静电放电电压:±30 kV(接触放电,符合IEC61000-4-2标准)
    - 工作温度:-55°C至150°C
    - 存储温度:-55°C至150°C
    - 封装形式:CST2,表面贴装技术

    3. 产品特点和优势


    DF2S5.6CT 主要具备以下几个显著特点和优势:
    - 高抗静电能力:能够承受高达±30 kV的静电放电,满足严格的工业标准。
    - 低动态电阻:动态电阻仅为30 Ω(典型值),保证在高电流情况下仍能保持良好的钳位性能。
    - 宽工作温度范围:从-55°C到150°C,适用于多种恶劣环境。
    - 小体积:紧凑的CST2封装使其易于集成到小型化设计中。

    4. 应用案例和使用建议


    应用案例:
    - 通讯设备:用于保护通讯线路免受静电放电损害。
    - 消费电子:用于手机、平板电脑等手持设备中。
    - 工业自动化:用于工业控制系统中敏感电路的保护。
    使用建议:
    - 在使用过程中,请严格按照规定的温度范围操作,避免长期过载运行,以延长使用寿命。
    - 集成前,请参考最新的Toshiba半导体可靠性手册,确保设计方案的安全可靠。

    5. 兼容性和支持


    DF2S5.6CT 的CST2封装使得其容易与其他表面贴装技术和相关设备兼容。Toshiba提供全面的技术支持和服务,包括但不限于可靠性测试报告、故障率估算等。

    6. 常见问题与解决方案


    - 问题一:产品在高负载下可靠性下降?
    解决方案:请设计适当的应用可靠性,并参考《Toshiba Semiconductor Reliability Handbook》。
    - 问题二:静电放电试验中损坏?
    解决方案:请确保按照IEC61000-4-2标准进行试验,正确设置设备参数。

    7. 总结和推荐


    DF2S5.6CT 以其出色的ESD防护能力和广泛的适用性,成为市场上非常受欢迎的ESD保护二极管之一。它不仅具备高性能,而且可靠性强,能够在各种环境中稳定运行。如果你需要一个高性能的ESD保护二极管,DF2S5.6CT绝对是一个值得考虑的选择。

DF2S5.6CT,L3F参数

参数 值
工作电压 3.5V
箝位电压 -
击穿电压 5.3V
峰值脉冲电流 -
峰值脉冲功率 -
极性 单向
长*宽*高 1mm(长度)
通用封装 SOD-882
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

DF2S5.6CT,L3F厂商介绍

TOSHIBA相关电子器件与存储业务由Toshiba Electronic Devices & Storage Corporation开展,产品覆盖功率半导体、二极管、微控制器、电机驱动芯片、电源管理芯片、逻辑芯片、线性图像传感器及存储产品,面向工业与消费等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TOSHIBA 相关型号,如 ULN2003A、MB6S、AD7793BRUZ、ULN2803A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

DF2S5.6CT,L3F数据手册

厂牌 PDF简要描述 下载
TOSHIBA TVS二极管/ESD抑制器 TOSHIBA DF2S5.6CT,L3F DF2S5.6CT,L3F数据手册

DF2S5.6CT,L3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0239 ¥ 0.2002
20000+ $ 0.0187 ¥ 0.1567
50000+ $ 0.0169 ¥ 0.1414
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 2002
