首页  >  产品百科  >  2SC5085-O(TE85L,F)

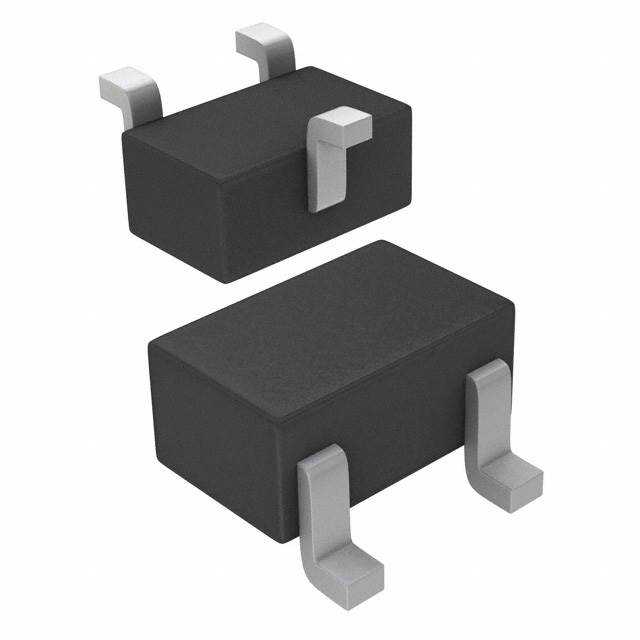

2SC5085-O(TE85L,F)

产品分类: 三极管(BJT)
厂牌: TOSHIBA
产品描述: NPN 12V 80mA SC-70 贴片安装
供应商型号: 757-2SC5085-OTE85LF
供应商: Mouser
标准整包数: 1
TOSHIBA 三极管(BJT) 2SC5085-O(TE85L,F)

2SC5085-O(TE85L,F)概述

    2SC5085 晶体管技术手册

    产品简介


    2SC5085 是由东芝公司生产的硅基NPN型外延平面晶体管,主要应用于VHF至UHF频段的低噪声放大器。此晶体管具备低噪声系数和高增益的特点,广泛用于无线通信系统、射频电路和其他需要低噪声和高信噪比的应用领域。

    技术参数


    - 绝对最大额定值(Ta = 25°C)
    - 集电极-基极电压 (VCBO): 20 V
    - 集电极-发射极电压 (VCEO): 12 V
    - 发射极-基极电压 (VEBO): 3 V
    - 基极电流 (IB): 40 mA
    - 集电极电流 (IC): 80 mA
    - 集电极功率耗散 (PC): 100 mW
    - 结温 (Tj): 125 °C
    - 存储温度范围 (Tstg): -55 to 125 °C
    - 微波特性(Ta = 25°C)
    - 跨导频率 (fT): 5 到 7 GHz (VCE = 10 V, IC = 20 mA)
    - 插入增益 (|S21e|^2):
    - 16.5 dB (f = 500 MHz, VCE = 10 V, IC = 20 mA)
    - 11 dB (f = 1 GHz, VCE = 10 V, IC = 20 mA)
    - 噪声系数 (NF)
    - 1.1 dB (VCE = 10 V, IC = 5 mA, f = 1 GHz)
    - 1.1 dB (VCE = 10 V, IC = 5 mA, f = 500 MHz)

    产品特点和优势


    2SC5085 具备以下几个显著优势:
    - 低噪声系数:在高频应用中,其噪声系数仅为1.1 dB,确保信号质量的优良。
    - 高增益:高频增益高达11 dB,适用于需要高增益放大的应用。
    - 宽工作频率范围:适用于VHF至UHF频段,适应多种应用场景。
    - 高可靠性:尽管额定最大工作条件较为严格,但其可靠性能通过仔细设计和操作避免损坏。

    应用案例和使用建议


    2SC5085 常用于无线通信设备、雷达系统和医疗成像系统等。例如,在高频接收机前端,它可以作为低噪声放大器来提升接收灵敏度。
    使用建议:
    - 在选择供电电压时,应保证其不超过最大额定值12V。
    - 使用时应考虑散热措施,以防止由于过热导致的可靠性降低。
    - 确保所有电气连接稳固,避免因接触不良引发的噪声增加。

    兼容性和支持


    2SC5085 与同类的50Ω阻抗匹配的射频模块兼容,可直接接入现有射频电路系统。东芝提供了详尽的技术支持文档和售后服务,包括在线技术支持、故障排查指南和定期的产品更新信息。

    常见问题与解决方案


    1. Q: 产品频繁过热?
    - A: 检查散热措施是否到位,如安装散热片或使用散热风扇。同时检查电路设计,确保集电极电流不超过80mA。
    2. Q: 放大器增益不稳定?
    - A: 确认电源电压稳定且在规定范围内。检查是否存在外部干扰源,如电磁干扰等,影响信号质量。

    总结和推荐


    2SC5085 晶体管以其出色的低噪声特性和高增益,成为高频放大应用的理想选择。通过遵循使用建议和注意事项,可以最大化发挥其性能优势。因此,我们强烈推荐在高频放大和低噪声应用中使用此款产品。

2SC5085-O(TE85L,F)参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 -
晶体管类型 NPN
VCEO-集电极-发射极最大电压 12V
最大集电极发射极饱和电压 -
最大功率耗散 -
VCBO-最大集电极基极电压 -
集电极电流 80mA
VEBO-最大发射极基极电压 -
配置 -
通用封装 SC-70
安装方式 贴片安装
零件状态 停产

2SC5085-O(TE85L,F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

2SC5085-O(TE85L,F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 三极管(BJT) TOSHIBA 2SC5085-O(TE85L,F) 2SC5085-O(TE85L,F)数据手册

2SC5085-O(TE85L,F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.3864 ¥ 3.2651
100+ $ 0.2323 ¥ 1.9629
500+ $ 0.1847 ¥ 1.5605
1000+ $ 0.1426 ¥ 1.2046
3000+ $ 0.1199 ¥ 1.013
9000+ $ 0.1091 ¥ 0.9217
24000+ $ 0.1029 ¥ 0.8695
45000+ $ 0.0998 ¥ 0.8429
库存: 3203
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
