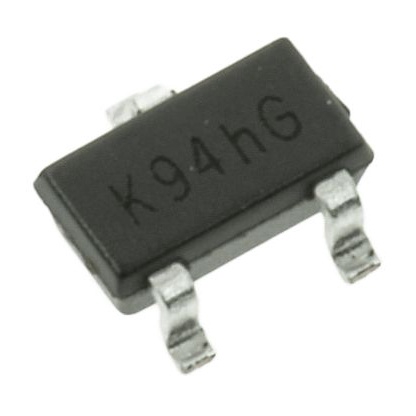

2SA1162-GR,LF(T

产品分类: 三极管(BJT)
厂牌: TOSHIBA
产品描述: Toshiba PNP晶体管, TO-236MOD (SC-59)封装, 贴片安装, 最大直流集电极电流-150 mA, 最大集电极-发射电压-50 V
供应商型号: 2SA1162-GR,LF(T
供应商: 云汉优选
标准整包数: 3000
TOSHIBA 三极管(BJT) 2SA1162-GR,LF(T

2SA1162-GR,LF(T概述


    产品简介


    2SA1162 是东芝公司生产的一种硅双极型晶体管,属于PNP型(PCT工艺)。这款晶体管主要用于音频频率范围内的通用放大器应用。它适用于需要高电压和高电流处理能力的应用场景,是一款小型封装的产品。该晶体管还具有互补匹配型号2SC2712,非常适合于音频电路设计。

    技术参数


    - 绝对最大额定值
    - 集电极-基极电压 (VCBO): -50V
    - 集电极-发射极电压 (VCEO): -50V
    - 发射极-基极电压 (VEBO): -5V
    - 集电极电流 (IC): -150mA
    - 基极电流 (IB): -30mA
    - 集电极功耗 (PC): 150mW
    - 结温 (Tj): 125°C
    - 存储温度范围 (Tstg): -55°C 至 125°C
    - 电气特性
    - 集电极截止电流 (ICBO): 在 VCB = -50V, IE = 0 条件下,最大为 -0.1μA
    - 发射极截止电流 (IEBO): 在 VEB = -5V, IC = 0 条件下,最大为 -0.1μA
    - 直流电流增益 (hFE): 在 VCE = -6V, IC = -2mA 条件下,典型值为 70 至 400
    - 集电极-发射极饱和电压 (VCE(sat)): 在 IC = -100mA, IB = -10mA 条件下,最大为 -0.3V
    - 转换频率 (fT): 在 VCE = -10V, IC = -1mA 条件下,典型值为 80MHz
    - 集电极输出电容 (Cob): 在 VCB = -10V, IE = 0, f = 1MHz 条件下,典型值为 4 至 7pF
    - 噪声系数 (NF): 在 VCE = -6V, IC = -0.1mA, f = 1kHz, Rg = 10kΩ 条件下,典型值为 1.0dB,最大值为 10dB

    产品特点和优势


    - 高电压和高电流处理能力: 最大集电极-发射极电压为 -50V,最大集电极电流为 -150mA,适合于需要高电压和高电流处理的场合。
    - 优秀的电流增益线性度: 典型电流增益线性度为 0.95,适用于需要精确控制的场合。
    - 高电流增益: 电流增益范围为 70 至 400,适用于各种不同的放大需求。
    - 低噪声特性: 噪声系数仅为 1.0dB(典型值),适用于要求高信噪比的应用。
    - 小型封装: 采用TO-236MOD封装,适用于空间受限的设计。

    应用案例和使用建议


    2SA1162 主要应用于音频频率范围内的通用放大器。例如,在音频放大器中,可以作为前置放大级使用,用于信号放大和处理。使用时需要注意:
    - 确保在规定的工作电压范围内使用,以避免损坏晶体管。
    - 使用前应充分了解手册中的推荐条件和注意事项,确保设计的可靠性和稳定性。
    - 对于需要更高可靠性的应用,应考虑额外的散热措施和可靠性测试。

    兼容性和支持


    - 兼容性: 该产品可以与2SC2712互补使用,方便在设计中实现互补对称放大电路。
    - 支持: 东芝公司提供了详细的可靠性手册,包含操作预防措施和降额概念及方法。用户应参考这些文档来设计适当的可靠性。

    常见问题与解决方案


    - 问题: 晶体管过热。
    - 解决方案: 增加散热片或使用外部风扇散热,确保不超过最大允许的功耗和温度限制。

    - 问题: 噪声水平较高。
    - 解决方案: 检查电源噪声和布线情况,确保良好的接地和电源去耦。

    - 问题: 饱和电压过高。
    - 解决方案: 检查基极电流设置,适当增加基极驱动以降低饱和电压。

    总结和推荐


    综上所述,2SA1162 是一款性能优良的硅PNP晶体管,特别适合于音频频率范围内的通用放大器应用。它的高电压和高电流处理能力、优秀的电流增益线性度、低噪声特性和小型封装使其在众多应用中表现出色。然而,由于其不适用于极高可靠性和安全关键应用(如核设施、航空航天、医疗设备等),用户需谨慎选择适用场景。总体而言,我们强烈推荐此产品给那些需要高性能音频放大器的工程师和设计师。

2SA1162-GR,LF(T参数

参数
最大集电极发射极饱和电压 300mV@ 10mA @ 100mA
晶体管类型 PNP
VCBO-最大集电极基极电压 50V
VCEO-集电极-发射极最大电压 50V
配置 -
集电极电流 150μA(DC)
最大功率耗散 150W
集电极截止电流 100nA
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 -
长*宽*高 2.9mm*1.5mm*1.1mm
通用封装 SOT-346
安装方式 贴片安装
