12A01M-TL-E

产品分类: 三极管(BJT)
厂牌: SANYO ELECTRIC
产品描述:
供应商型号: CY-12A01M-TL-E
供应商: Avnet
标准整包数: 1

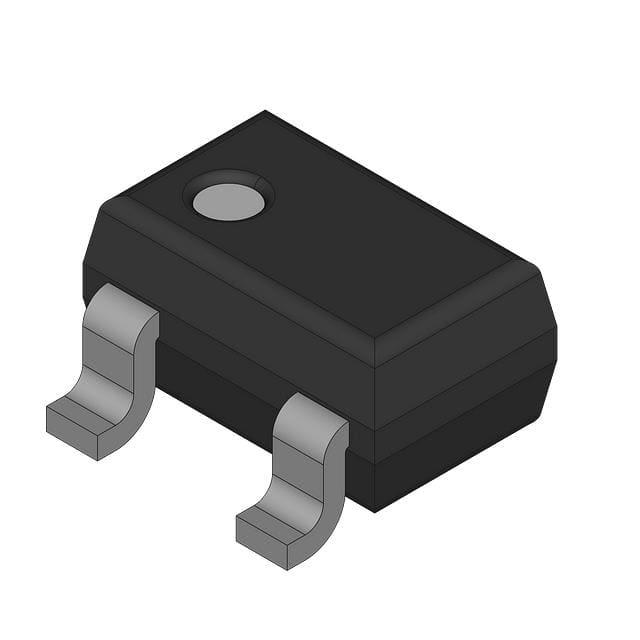

SANYO ELECTRIC 三极管(BJT) 12A01M-TL-E

12A01M-TL-E概述


    产品简介


    12A01M PNP Epitaxial Planar Silicon Transistor 是一款适用于低频放大器和小型电机驱动电路的通用型晶体管。该产品以其紧凑的外形和高性能的电气特性著称,广泛应用于通信设备、音频设备及工业控制等领域。

    技术参数


    以下为12A01M的主要技术规格:
    | 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 集电极-基极击穿电压 | V(BR)CBO | IC=10μA, IE=0 | - | - | -15 | V |
    | 集电极-发射极击穿电压 | V(BR)CEO | IC=1mA, RBE=∞ | - | - | -12 | V |
    | 发射极-基极击穿电压 | V(BR)EBO | IE=10μA, IC=0 | - | - | -5 | V |
    | 输出电容 | Cob | VCB=-10V, f=1MHz | - | 4 | - | pF |
    | 集电极-发射极饱和电压 | VCE(sat) | IC=-200mA, IB=-10mA | -150 | -300 | - | mV |
    | 增益带宽积 | fT | VCE=-2V, IC=-50mA | - | 490 | - | MHz |
    | 集电极电流(连续) | IC | - | - | - | -500 | mA |
    | 集电极耗散功率 | PC | 装配于玻璃环氧板上 | - | - | 300 | mW |
    环境参数:
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-55°C 至 +150°C

    产品特点和优势


    1. 超小型封装:12A01M采用了紧凑型设计,便于终端产品的小型化和集成化。
    2. 低饱和压降:典型值仅为0.57Ω(IC=0.5A, IB=25mA),有效降低功耗并提高效率。
    3. 小导通电阻:导通电阻(Ron)较低,适合高效率应用。
    4. 卓越的增益带宽积:高达490MHz,确保高频响应能力。
    5. 高可靠性:在极端条件下仍能保持稳定运行,适用于多种恶劣环境。

    应用案例和使用建议


    应用场景
    - 低频放大器:用于音频处理、信号增强等场景。
    - 小型电机驱动电路:适合作为驱动器的核心元件。
    - 消音电路:在音响设备中减少噪声干扰。
    使用建议
    - 散热管理:由于最大耗散功率为300mW,需注意良好的散热措施以防止过热。
    - 匹配阻抗:根据负载需求合理设置输入和输出阻抗,以充分发挥器件性能。
    - 环境适应性:在极端温度环境下使用时,需考虑温度补偿设计。

    兼容性和支持


    12A01M能够与其他标准PNP型晶体管良好兼容,如2SC类器件。制造商SANYO提供详尽的技术文档和支持服务,确保客户在开发过程中获得充分指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 确保良好的散热设计,并安装散热片 |
    | 输出信号失真严重 | 检查输入阻抗匹配是否正确,调整负载 |
    | 开关速度慢 | 增大基极驱动电流以加速开关过程 |

    总结和推荐


    总体来看,12A01M是一款高性能且适用范围广泛的晶体管产品,特别适合低频放大器和电机驱动等应用场景。其出色的电气特性和紧凑的封装使其在市场上具备显著的竞争优势。如果您需要一款高效、可靠的晶体管来满足基础电子设计需求,我们强烈推荐使用12A01M。

12A01M-TL-E参数

参数
集电极电流 -
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 -
集电极截止电流 -
VCBO-最大集电极基极电压 -
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 -
最大功率耗散 -
晶体管类型 -
零件状态 在售
包装方式 散装

12A01M-TL-E厂商介绍

SANYO Electric(三洋电机)是一家日本跨国电子公司,成立于1947年,总部位于大阪。SANYO Electric主要生产和销售各种电子产品,包括家用电器、电池、移动设备、太阳能产品等。其产品广泛应用于家庭、商业、工业和能源领域。

SANYO Electric的产品主要分为以下几个类别:

1. 家用电器:包括空调、洗衣机、冰箱、微波炉等,为家庭提供便利和舒适的生活环境。

2. 电池:SANYO Electric生产各种类型的电池,如镍氢电池、锂电池等,广泛应用于移动设备、电动汽车等领域。

3. 移动设备:包括手机、平板电脑等,为人们提供便捷的通讯和娱乐工具。

4. 太阳能产品:SANYO Electric生产太阳能电池板和相关设备,为可再生能源领域做出贡献。

SANYO Electric的优势在于其强大的研发能力和创新精神,以及对产品质量的严格把控。公司不断推出新技术和新产品,以满足市场需求。此外,SANYO Electric还注重环保和可持续发展,致力于减少生产过程中的能源消耗和废弃物排放。

12A01M-TL-E数据手册

厂牌 PDF简要描述 下载
SANYO ELECTRIC 三极管(BJT) SANYO ELECTRIC 12A01M-TL-E 12A01M-TL-E数据手册

12A01M-TL-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0345 ¥ 0.2917
5000+ $ 0.0345 ¥ 0.2917
库存: 68246
起订量: 3429 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 291.7
直接购买
加入购物车
