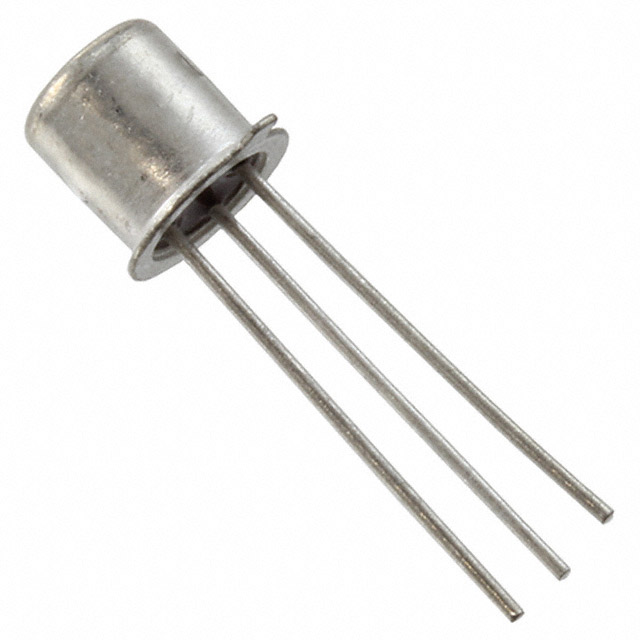

2N2222A PBFREE

产品分类: 三极管(BJT)
产品描述: 1V@ 50mA,500mA NPN 500mW 6V 10nA 75V 40V 800mA TO-18 通孔安装
供应商型号: 610-2N2222A
供应商: Mouser
标准整包数: 1
CENTRAL SEMICONDUCTOR 三极管(BJT) 2N2222A PBFREE

2N2222A PBFREE概述


    产品简介


    2N2221A 和 2N2222A 晶体管
    2N2221A 和 2N2222A 是由中央半导体(Central Semiconductor)生产的硅基NPN晶体管。这些晶体管设计用于小信号、通用开关应用。它们具有较高的可靠性和稳定的性能,适用于各种电子设备中,如家用电器、工业控制和汽车电子系统。

    技术参数


    以下是2N2221A和2N2222A的主要技术参数:
    | 参数 | 符号 | 最小值 | 最大值 | 单位 |

    | 集电极-基极电压 | VCBO 75 | V |
    | 集电极-发射极电压 | VCEO 40 | V |
    | 发射极-基极电压 | VEBO 6.0 | V |
    | 连续集电极电流 | IC 800mA | mA |
    | 功耗 | PD 500mW | W |
    | 工作和存储结温 | TJ, Tstg | -65 | +200 | °C |
    | 热阻抗-结到空气 | ΘJA 350 | °C/W |
    | 热阻抗-结到壳 | ΘJC 97 | °C/W |

    产品特点和优势


    2N2221A 和 2N2222A 的主要特点是其广泛的应用范围和稳定的性能。这些晶体管具有较高的电流能力和较低的饱和电压,使其在多种应用中表现出色。此外,它们具备良好的热稳定性,能够在较宽的工作温度范围内稳定运行,因此非常适合需要高可靠性的小信号电路。

    应用案例和使用建议


    2N2221A 和 2N2222A 在多个领域都有广泛应用。例如,在家用电器中作为开关控制元件,或在汽车电子系统中作为信号放大器。以下是一些具体的应用场景和使用建议:
    1. 家用电器:可用于空调、冰箱、洗衣机等设备中的控制电路。
    2. 工业控制:适用于自动化生产线上的开关和信号处理电路。
    3. 汽车电子系统:用于发动机控制单元、车身控制模块等部件中的信号放大和开关操作。
    使用建议:
    - 在使用时应注意散热,确保在高温环境下不会因过热而损坏。
    - 可以根据具体应用选择合适的封装形式(如TO-18),以便于安装和散热。

    兼容性和支持


    2N2221A 和 2N2222A 支持多种电子设备和系统,其引脚布局符合标准规范,可轻松与其他元件连接。中央半导体提供了全面的支持服务,包括及时的产品交付、定制包装和物流支持等。如有技术咨询需求,可以联系公司的技术支持团队获取帮助。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及解决方法:
    1. 问题:晶体管过热损坏。
    - 解决方案:增加散热措施,如使用散热片或风扇。
    2. 问题:电流不稳定。
    - 解决方案:检查电路连接是否正确,确保电源稳定。
    3. 问题:开关速度慢。
    - 解决方案:降低驱动电阻,提高开关频率。

    总结和推荐


    总体而言,2N2221A 和 2N2222A 是两款高性能的NPN晶体管,适用于多种电子应用场合。它们具备稳定的性能、可靠的电流承载能力及良好的热稳定性。中央半导体提供的优质服务和支持,使其成为市场上值得信赖的选择。因此,我们强烈推荐这两款晶体管用于需要高可靠性和稳定性的电子设备中。
    如果您对2N2221A 或 2N2222A 有任何疑问或需要技术支持,欢迎随时联系中央半导体的客户服务团队。

2N2222A PBFREE参数

参数
晶体管类型 NPN
VCEO-集电极-发射极最大电压 40V
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 50mA,500mA
VEBO-最大发射极基极电压 6V
集电极电流 800mA
VCBO-最大集电极基极电压 75V
最大集电极发射极饱和电压 1V@ 50mA,500mA
配置 -
最大功率耗散 500mW
集电极截止电流 10nA
通用封装 TO-18
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

2N2222A PBFREE厂商介绍

Central Semiconductor是一家美国半导体公司,专注于设计和制造各种类型的半导体器件。公司的主要产品包括二极管、晶体管、MOSFET、晶闸管等,广泛应用于汽车、工业、消费电子、通信和计算机等领域。

Central Semiconductor的产品主要分为以下几类:
1. 二极管:包括肖特基二极管、快恢复二极管、整流二极管等,用于电源管理、信号处理等。
2. 晶体管:包括双极型晶体管、场效应晶体管等,用于放大、开关等应用。
3. MOSFET:金属氧化物半导体场效应晶体管,用于电源管理、电机控制等。
4. 晶闸管:用于交流电路的开关和调节。

Central Semiconductor的优势在于:
1. 丰富的产品线:提供多种类型的半导体器件,满足不同应用需求。
2. 高性能:产品具有高效率、低功耗、高可靠性等特点。
3. 严格的质量控制:遵循ISO等国际标准,确保产品质量和一致性。
4. 快速响应:提供快速的技术支持和定制化服务,满足客户的个性化需求。

2N2222A PBFREE数据手册

厂牌 PDF简要描述 下载
CENTRAL SEMICONDUCTOR 三极管(BJT) CENTRAL SEMICONDUCTOR 2N2222A PBFREE 2N2222A PBFREE数据手册

2N2222A PBFREE封装设计

查看详情并下载
Symbol
Footprint
3D Model
