2N5401

产品分类: 三极管(BJT)
产品描述: TO-92
供应商型号: 14M-2N5401 TO-92
供应商: 云汉优选
标准整包数: 1

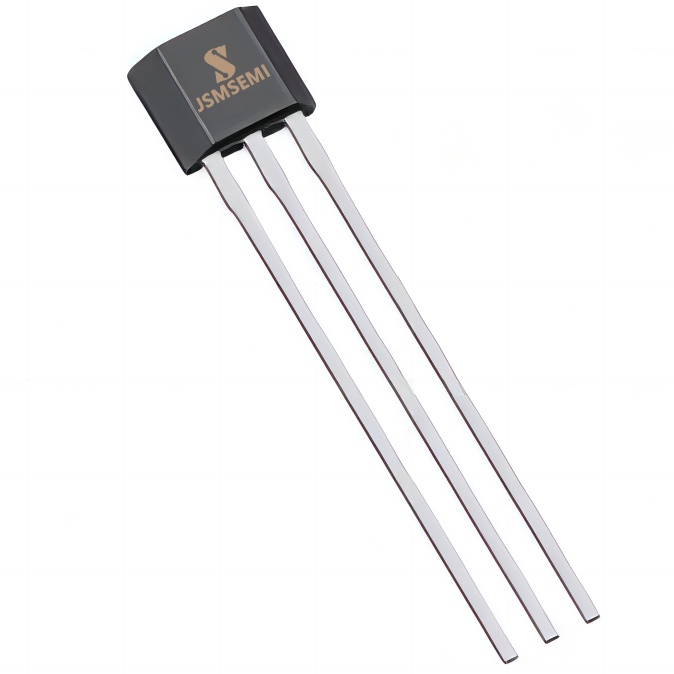

JSMICRO/深圳杰盛微 三极管(BJT) 2N5401

2N5401概述

    2N5401 PNP Transistor 技术手册

    产品简介


    2N5401 是一款适用于高压应用的PNP晶体管,主要用作开关和放大器。它广泛应用于电信系统,能够处理高达160V的电压,并具有最大连续电流为600mA的能力。其卓越的性能使其成为众多高电压应用场合的理想选择。

    技术参数


    - 最大额定值:
    - 集电极-基极电压:-160V
    - 集电极-发射极电压:-150V
    - 发射极-基极电压:-5V
    - 集电极电流(连续):-0.6A
    - 集电极功耗:0.625W
    - 结温:150℃
    - 存储温度:-55至150℃
    - 电气特性:
    - 集电极-基极击穿电压:V(BR)CBO -160V
    - 集电极-发射极击穿电压:V(BR)CEO -150V
    - 发射极-基极击穿电压:V(BR)EBO -5V
    - 集电极截止电流:ICBO -50nA
    - 发射极截止电流:IEBO -50nA
    - DC电流增益(VCE=-5V,IC=-1mA):80
    - 基极-发射极饱和电压(VCE=-5V,IC=-50mA):-1V
    - 转换频率:fT - 30MHz(典型值)

    产品特点和优势


    2N5401 具备一系列显著的优点:
    - 高电压和高电流耐受性:能够处理高达160V的电压和600mA的电流。
    - 稳定的电气特性:在不同工作条件下的电气参数稳定,确保可靠的操作。
    - 良好的热稳定性:结温高达150℃,适合于各种恶劣环境。
    - 出色的电流增益:直流电流增益最高可达300,非常适合放大和切换应用。

    应用案例和使用建议


    2N5401 在多种应用场景中表现出色,例如:
    - 电信系统:在电话线路中作为信号放大和开关组件。
    - 电源管理:在开关电源中作为开关元件。
    使用建议:
    - 确保散热良好,特别是在高功率操作时。
    - 注意电源电压不要超过额定值,避免损坏晶体管。

    兼容性和支持


    - 兼容性:2N5401 的封装为TO-92,可轻松集成到现有电路中。
    - 支持:JSMicro Semiconductor 提供详尽的技术支持和售后服务,确保客户能够充分利用产品的潜力。

    常见问题与解决方案


    - 问题:过高的电流导致过热。
    - 解决方案:确保适当的散热措施,如增加散热片。

    - 问题:输出不稳定。
    - 解决方案:检查电源电压是否符合要求,重新校准电气参数。

    总结和推荐


    2N5401 是一款高性能、高可靠性的PNP晶体管,特别适合于需要高压和高电流的应用。其优秀的电气特性和广泛的适用范围使其在市场上具备很强的竞争力。强烈推荐用于需要稳定可靠的开关和放大功能的应用场合。
    通过上述分析可以看出,2N5401是一款非常出色的产品,值得在各类高电压应用场合中使用。

2N5401参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 50mA,5mA
VEBO-最大发射极基极电压 -
最大功率耗散 -
最大集电极发射极饱和电压 -
集电极电流 600mA
集电极截止电流 -
VCEO-集电极-发射极最大电压 40V
VCBO-最大集电极基极电压 -
配置 -
晶体管类型 1PNP
通用封装 TO-92-3

2N5401厂商介绍

JSMICRO公司是一家专注于微电子领域的高科技企业,致力于研发和生产各类高性能的微电子组件和系统。公司主营产品包括但不限于:

1. 集成电路(IC):涵盖模拟、数字和混合信号集成电路,广泛应用于通信、计算机、消费电子等领域。
2. 传感器:包括温度、湿度、压力、光敏等各类传感器,服务于工业自动化、环境监测、医疗设备等行业。
3. 微控制器(MCU):提供多种高性能微控制器,适用于智能家居、物联网设备、汽车电子等市场。
4. 存储器:包括闪存(Flash)、随机存取存储器(RAM)等,满足不同数据存储需求。

JSMICRO的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 快速响应:灵活的供应链管理,快速响应市场变化和客户需求。

JSMICRO以其卓越的产品和服务,赢得了全球客户的信赖和支持。

2N5401数据手册

厂牌 PDF简要描述 下载
JSMICRO/深圳杰盛微 三极管(BJT) JSMICRO/深圳杰盛微 2N5401 2N5401数据手册

2N5401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.085
1000+ ¥ 0.08
3000+ ¥ 0.0714
10000+ ¥ 0.0535
30000+ ¥ 0.0515
50000+ ¥ 0.05
库存: 5292
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 8.5
