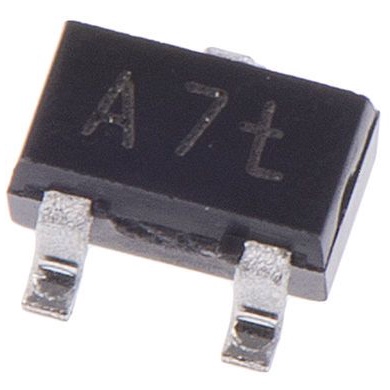

2SC4213-A(TE85L,F)

产品分类: 三极管(BJT)
厂牌: TOSHIBA
产品描述: Toshiba NPN晶体管, SOT-323 (SC-70)封装, 贴片安装, 最大直流集电极电流300 mA, 最大集电极-发射电压20 V
供应商型号: 757-2SC4213-ATE85LF
供应商: Mouser
标准整包数: 1
TOSHIBA 三极管(BJT) 2SC4213-A(TE85L,F)

2SC4213-A(TE85L,F)概述

    # 2SC4213 NPN 晶体管技术手册

    产品简介


    2SC4213 是由东芝公司(TOSHIBA)生产的 NPN 型晶体管,采用外延层工艺制造(PCT 工艺)。它主要应用于消声和开关电路中,具有高性能和小巧的封装,适合需要高可靠性和高稳定性的应用场景。由于其高击穿电压和低导通电阻特性,这款晶体管被广泛用于消费电子、工业控制和通信设备等领域。

    技术参数


    以下是 2SC4213 的关键技术和性能参数:
    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 击穿电压 (集电极-基极) | VCBO | - | - | 50 | V |
    | 击穿电压 (集电极-发射极) | VCEO | - | - | 20 | V |
    | 击穿电压 (发射极-基极) | VEBO | 25 | - | - | V |
    | 集电极电流 | IC | - | - | 300 | mA |
    | 基极电流 | IB | - | - | 60 | mA |
    | 集电极功耗 | PC | - | - | 100 | mW |
    | 结温 | Tj | - | - | 125 | °C |
    | 存储温度范围 | Tstg | -55 | - | 125 | °C |
    其他关键参数包括:
    - 转换频率:最高可达 30 MHz
    - 导通电阻:典型值为 1 Ω
    - 反向电流增益:典型值为 150
    - DC 电流增益:200 至 1200
    - 卫星时间 (Storage Time):典型值为 500 ns

    产品特点和优势


    2SC4213 拥有多项技术优势:
    1. 高击穿电压:VEBO 达到 25V,可承受较高的反向电压。
    2. 低导通电阻:RON 仅为 1Ω(典型值),有效降低能耗。
    3. 高增益范围:DC 电流增益高达 200-1200,适用于多种高精度电路。
    4. 小巧封装:采用 JEITA SC-70 封装,占用空间小,适合紧凑型设计。
    5. 高可靠性:即使在极端工作条件下仍能保持良好性能。
    这些特性使 2SC4213 在开关和控制电路中表现优异,尤其适合便携式设备和高集成度的应用场合。

    应用案例和使用建议


    应用案例
    2SC4213 常用于以下场景:
    - 消声电路:通过调节信号实现音频信号的平滑过滤。
    - 开关控制:作为高速开关元件用于电源管理电路。
    - 高频应用:例如调制解调器或射频放大器。
    使用建议
    - 散热设计:由于功耗限制为 100mW,需要良好的散热措施以避免热失控。
    - 环境适应性:工作温度范围宽达 -55°C 至 +125°C,但长期暴露于高温环境可能影响寿命。
    - 动态性能:切换时间短(ton = 160ns,tf = 130ns),适合高速信号处理。

    兼容性和支持


    2SC4213 支持与大多数主流电子产品兼容,但不适用于高风险应用场合(如医疗设备或核设施)。东芝提供了详尽的技术文档和可靠性指导,包括失效模式分析和降额方法,帮助用户优化设计。

    常见问题与解决方案


    | 问题 | 原因 | 解决方法 |
    |
    | 晶体管过热 | 功耗超出规定值 | 优化散热系统,减少负载电流 |
    | 无法正常切换 | 输入信号幅度不足 | 检查驱动电路,增加输入电压 |
    | 反向漏电流过大 | 温度过高或电压超过额定值 | 降低工作温度,调整工作电压 |

    总结和推荐


    综上所述,2SC4213 是一款高性能且经济实用的 NPN 晶体管,非常适合需要高效、低功耗和小型化的应用场景。其卓越的电气特性和广泛的适用性使其在市场上具备较强的竞争力。对于需要消声和开关功能的设计,强烈推荐使用 2SC4213。
    东芝公司提供的详尽文档和支持服务进一步增强了产品的实用性。然而,在极端条件下的使用需谨慎设计,并遵循推荐的降额方法以确保长期稳定性。总体而言,2SC4213 是值得信赖的选择。
    推荐指数:⭐⭐⭐⭐⭐

2SC4213-A(TE85L,F)参数

参数
最大功率耗散 100mW
集电极截止电流 100nA
最大集电极发射极饱和电压 100mV@ 3mA,30A
配置 -
VCBO-最大集电极基极电压 50V
VCEO-集电极-发射极最大电压 20V
晶体管类型 NPN
VEBO-最大发射极基极电压 25V
集电极电流 300mA
不同 Ib,Ic 时的 Vce 最大饱和值 100mV@ 3mA,30A
长*宽*高 2mm*1.25mm*900μm
通用封装 SC-70
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
