首页  >  产品百科  >  2SA1943N(S1,E,S)

2SA1943N(S1,E,S)

产品分类: 三极管(BJT)
厂牌: TOSHIBA
产品描述: Toshiba PNP晶体管, TO-3P封装, 通孔安装, 最大直流集电极电流-15 A, 最大集电极-发射电压-230 V
供应商型号: 30C-2SA1943N(S1,E,S) TO-3P-3,SC-65-3
供应商: 国内现货
标准整包数: 1

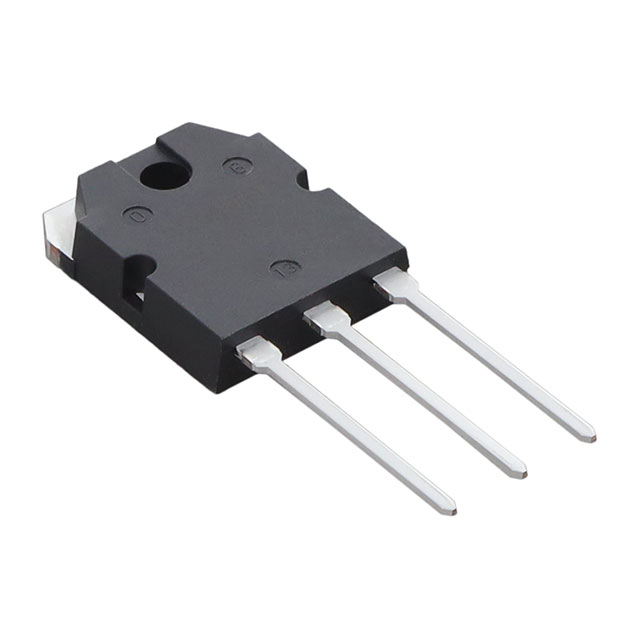

TOSHIBA 三极管(BJT) 2SA1943N(S1,E,S)

2SA1943N(S1,E,S)概述


    产品简介


    2SA1943N NPN晶体管是一款由东芝(Toshiba)生产的高性能功率放大器用晶体管。作为一款三扩散型双极晶体管,2SA1943N适用于多种应用场景,尤其是在高保真音频功率放大器的设计和制造中有着广泛的应用。该产品主要用于功率放大器领域,通过其卓越的电气特性和可靠性,为音频设备提供稳定且高效的电流控制。

    技术参数


    主要技术规格:
    - 集电极-基极电压(VCBO):≥ -230V
    - 集电极-发射极电压(VCEO):≥ -230V
    - 发射极-基极电压(VEBO):≥ -5V
    - 集电极电流(IC):≤ -15A
    - 基极电流(IB):≤ -1.5A
    - 集电极功耗(PC):≤ 150W
    - 结温(Tj):-55°C 至 150°C
    - 存储温度(Tstg):-55°C 至 150°C
    热阻抗(Junction-to-case thermal resistance):
    - 最大值(Max):0.83°C/W
    电气特性(静态):
    - 集电极截止电流(ICBO):≤ 5.0μA
    - 发射极截止电流(IEBO):≤ 5.0μA
    - 集电极-发射极击穿电压(V(BR)CEO):≥ -230V
    - 直流增益(hFE):80 至 160(典型值)
    - 集电极-发射极饱和电压(VCE(sat)):≤ -1.1V
    - 基极-发射极电压(VBE):≤ -0.97V
    电气特性(动态):
    - 转换频率(fT):≥ 30MHz
    - 集电极输出电容(Cob):≤ 360pF

    产品特点和优势


    产品特点:
    - 高集电极电压:集电极-发射极电压(VCEO)达到 -230V,使得2SA1943N在需要高耐压的应用中表现优异。
    - 互补特性:与2SC5200N互为互补品,便于设计平衡电路。
    - 高频响应能力:转换频率(fT)高达30MHz,适用于高速切换电路。
    优势:
    - 在100W高保真音频功率放大器的输出级中表现出色。
    - 稳定的直流增益确保信号传输的一致性和可靠性。
    - 具备良好的热稳定性,通过TO-3P(N)封装散热。

    应用案例和使用建议


    应用案例:
    - 高保真音频系统:利用2SA1943N晶体管的高增益和低饱和电压特性,可以设计出高效的音频功率放大器,从而实现更清晰的音质和更低的失真。
    - 通信系统:高转换频率使得2SA1943N适用于无线通信设备中的信号处理模块,保证信号的高速传输。
    使用建议:
    - 电源管理:建议在设计功率放大器时,根据实际负载情况选择合适的偏置电流和电压,以最大化2SA1943N的性能。
    - 散热设计:鉴于较高的集电极功耗,应在实际应用中采用有效的散热措施,例如增加散热片或液冷装置,以防止因过热导致的失效。
    - 保护电路:为避免过载和瞬态干扰的影响,建议添加适当的保护电路如保险丝或瞬态电压抑制器(TVS)。

    兼容性和支持


    兼容性:
    - 2SA1943N与2SC5200N互为互补品,适合用于构建互补对称电路,提高系统的整体性能。
    - 可以与多种不同型号的集成电路和其他电子元件共同使用,但需注意匹配电压和电流等级。
    支持:
    - 东芝提供了详尽的技术文档、可靠性手册以及详细的标记和封装说明,方便用户查阅和参考。
    - 如需进一步了解环保合规性(如RoHS认证),建议联系东芝销售代表获取更多信息。

    常见问题与解决方案


    问题1:过载引起的性能下降
    - 解决方案:定期检查系统中的电流和电压等级,确保不超过2SA1943N的绝对最大额定值。此外,在设计中加入适当的过载保护机制,如使用电流限制电路。
    问题2:过热导致的性能衰减
    - 解决方案:增强散热设计,确保集电极至外壳的热阻抗不会超过规定值。建议使用外部散热片或其他冷却方式来辅助散热。
    问题3:高频信号失真
    - 解决方案:在设计高频应用电路时,选择合适的工作频率范围,同时考虑集电极输出电容的影响,适当调整电路布局以减少信号失真。

    总结和推荐


    总结:
    - 2SA1943N是一款专为高功率和高保真度音频应用设计的晶体管,其出色的电气特性和稳定性使其成为市场上的佼佼者。
    - 热稳定性好,尤其适合在要求较高的音频应用中发挥作用。
    推荐:
    - 我们强烈推荐2SA1943N晶体管用于各类高保真音频系统和功率放大器的设计。其卓越的性能和可靠性能够满足严格的工业标准,并提供长久稳定的运行体验。

2SA1943N(S1,E,S)参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 3V@ 800mA,8A
配置 独立式
最大功率耗散 150W
VCEO-集电极-发射极最大电压 230V
最大集电极发射极饱和电压 3@ 800mA,8A
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 230V
集电极截止电流 5μA
集电极电流 15A
晶体管类型 PNP
长*宽*高 15.5mm*4.5mm*20mm
通用封装 TO-3P
安装方式 通孔安装
零件状态 在售
包装方式 管装

2SA1943N(S1,E,S)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

2SA1943N(S1,E,S)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 三极管(BJT) TOSHIBA 2SA1943N(S1,E,S) 2SA1943N(S1,E,S)数据手册

2SA1943N(S1,E,S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.117
100+ ¥ 5.709
1000+ ¥ 5.28
15000+ ¥ 5.258
30000+ ¥ 5.236
库存: 96
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 7.11
