首页  >  产品百科  >  RN1402,LF(T

RN1402,LF(T

产品分类: 三极管(BJT)
厂牌: TOSHIBA
产品描述: Toshiba NPN数字晶体管, TO-236MOD (SC-59)封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压50 V
供应商型号: RN1402,LF(T
供应商: 国内现货
标准整包数: 3000

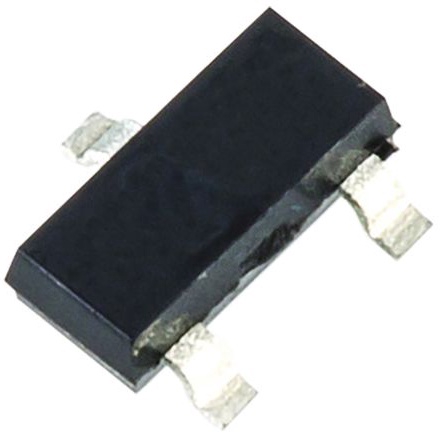

TOSHIBA 三极管(BJT) RN1402,LF(T

RN1402,LF(T概述

    电子元器件产品技术手册 —— Toshiba RN1401 至 RN1406

    产品简介


    Toshiba RN1401 至 RN1406 系列为 NPN 型硅基双极晶体管,采用 PCT 工艺制造。这些晶体管内置偏置电阻,具有良好的开关特性和稳定性,适用于多种电路设计。它们广泛应用于开关电路、逆变器电路、接口电路及驱动电路中。

    技术参数


    - 商业生产开始时间: 1983年6月
    - 额定电压:
    - 集电极-基极电压 \( V{CBO} \): 50 V
    - 集电极-发射极电压 \( V{CBO} \): 50 V (RN1401~RN1404),105 V (RN1405, RN1406)
    - 发射极-基极电压 \( V{EBO} \): 105 V
    - 集电极电流 \( IC \):
    - 最大值: 100 mA (RN1401~RN1404),200 mA (RN1405, RN1406)
    - 最大功率耗散 \( P{Cmax} \):
    - 200 mW (RN1401~RN1406)
    - 温度范围:
    - 工作温度 \( T{j} \): -55°C 至 150°C
    - 存储温度 \( T{stg} \): -55°C 至 150°C
    - 输入特性:
    - 开启输入电压 \( V{I(ON)} \): 0.5 V ~ 1.0 V
    - 关闭输入电压 \( V{I(OFF)} \): 0.1 V ~ 0.5 V
    - 输出特性:
    - 集电极-发射极饱和电压 \( V{CE(sat)} \): 0.6 V ~ 1.3 V
    - DC 电流增益 \( h{FE} \): 30 ~ 800
    - 封装类型:
    - S-Mini 封装
    - 引脚分配:
    - 1: Base
    - 2: Emitter
    - 3: Collector

    产品特点和优势


    1. AEC-Q101 认证: 符合汽车电子委员会标准,适合用于汽车应用。
    2. 内置偏置电阻: 减少了外部组件的需求,从而缩小系统尺寸并减少装配时间。
    3. 宽范围的电阻选择: 可适应不同电路设计需求。
    4. 互补型号: 与 RN2401 至 RN2406 系列互为互补,便于系统集成。

    应用案例和使用建议


    - 开关电路: 利用其高电流增益和低饱和电压的特点,适用于需要高效切换的应用场合。
    - 逆变器电路: 内置偏置电阻使其在逆变器设计中更加灵活便捷。
    - 驱动电路: 高增益特性使其能够提供强大的驱动能力。
    - 接口电路: 在微控制器和其他逻辑电路之间充当信号转换器,提供高可靠性连接。
    使用建议:
    - 为确保系统的稳定性和可靠性,建议根据具体应用选择合适的偏置电阻值。
    - 注意环境温度变化对晶体管性能的影响,进行适当的热管理设计。

    兼容性和支持


    - 兼容性: 与 RN2401 至 RN2406 系列互相兼容,适用于多种电路配置。
    - 支持和维护: 客户可以通过销售代表或公司网站获取技术支持和信息。

    常见问题与解决方案


    - 问题: 晶体管出现过热现象。
    - 解决方案: 检查散热设计是否合理,增加散热片或改进散热途径。
    - 问题: 晶体管在工作时不稳定。
    - 解决方案: 检查电源电压是否稳定,检查电路是否有干扰。
    - 问题: 输入输出电压不稳定。
    - 解决方案: 确保输入电压在规定范围内,检查电源滤波器是否正常。

    总结和推荐


    Toshiba RN1401 至 RN1406 系列双极晶体管凭借其高可靠性和广泛应用领域,成为众多电子设计工程师的首选。内置偏置电阻显著简化了设计复杂度,且具有优异的电气特性。对于需要高性能和可靠性的电路设计,推荐使用该系列产品。不过,建议在设计和使用过程中严格遵循厂商提供的规范和安全指南,以避免潜在风险。

RN1402,LF(T参数

参数
集电极截止电流 -
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 NPN
最大功率耗散 200mW
VEBO-最大发射极基极电压 10V
最大集电极发射极饱和电压 300mV@ 0.25mA @ 5mA
VCBO-最大集电极基极电压 -
集电极电流 100mA
VCEO-集电极-发射极最大电压 50V
长*宽*高 2.9mm*1.5mm*1.1mm
通用封装 SC-59,TO-236MOD
安装方式 贴片安装
包装方式 卷带包装

RN1402,LF(T厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

RN1402,LF(T数据手册

厂牌 PDF简要描述 下载
TOSHIBA 三极管(BJT) TOSHIBA RN1402,LF(T RN1402,LF(T数据手册

RN1402,LF(T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.3063
6000+ ¥ 0.2891
9000+ ¥ 0.2744
15000+ ¥ 0.2646
库存: 90000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 918.9
