2SA1362-GR,LF(T

产品分类: 三极管(BJT)
厂牌: TOSHIBA
产品描述: PNP 200mW 5V 15V 15V 800mA SC-59,SOT-346 贴片安装 2.9mm(长度)*1.1mm(高度)
供应商型号: AV-E-2SA1362-GR,LF(T
供应商: Avnet
标准整包数: 3000

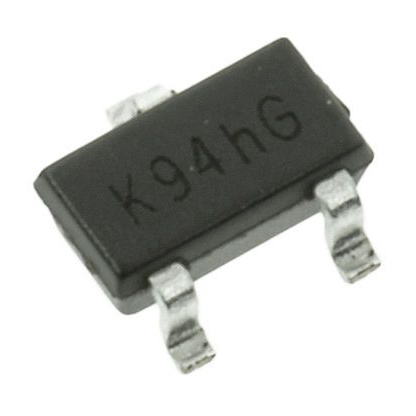

TOSHIBA 三极管(BJT) 2SA1362-GR,LF(T

2SA1362-GR,LF(T概述


    产品简介


    2SA1362是一款由东芝公司生产的硅PNP外延型晶体管(采用PCT工艺),主要应用于低频功率放大器和功率开关电路中。这款晶体管以其高电流增益和低饱和电压等特点,特别适合驱动小型电机。此外,它还具有紧凑的小型封装,便于在各类电子设备中安装和使用。

    技术参数


    绝对最大额定值(Ta = 25°C)
    - 集电极-基极电压:VCBO = -15 V
    - 集电极-发射极电压:VCEO = -15 V
    - 发射极-基极电压:VEBO = -5 V
    - 集电极电流:IC = -800 mA
    - 基极电流:IB = -160 mA
    - 集电极耗散功率:PC = 200 mW
    - 结温:Tj = 150 °C
    - 存储温度范围:Tstg = -55 to 150 °C
    电气特性(Ta = 25°C)
    - 集电极截止电流:ICBO (VCB = -15 V, IE = 0) = -100 nA
    - 发射极截止电流:IEBO (VEB = -5 V, IC = 0) = -100 nA
    - 集电极-发射极击穿电压:V(BR)CEO (IC = -10 mA, IB = 0) = -15 V
    - 直流电流增益:hFE (VCE = -1 V, IC = -100 mA) = 120 to 400
    - 集电极-发射极饱和电压:VCE(sat) (IC = -400 mA, IB = -8 mA) = -0.2 V (最大)
    - 基极-发射极电压:VBE (VCE = -1 V, IC = -10 mA) = -0.5 to -0.8 V
    - 转换频率:fT (VCE = -5 V, IC = -10 mA) = 120 MHz
    - 集电极输出电容:Cob (VCB = -10 V, IE = 0, f = 1 MHz) = 13 pF

    产品特点和优势


    2SA1362晶体管的主要特点是其高直流电流增益(hFE = 120至400)和低饱和电压(VCE(sat) = -0.2 V)。这些特性使其非常适合用作小功率电机的驱动器。此外,该晶体管的小型封装设计简化了电路布局,减少了安装空间,从而提高了整体系统的紧凑性和可靠性。

    应用案例和使用建议


    2SA1362晶体管适用于多种应用场景,如低频功率放大器和功率开关电路。为了确保最佳性能,建议在使用时考虑以下几个方面:
    - 在设计电路时,确保集电极电流和基极电流不超过绝对最大额定值,以避免器件损坏。
    - 在高温或高压条件下使用时,应遵循东芝半导体可靠性手册中的降额概念和方法,以提高长期可靠性和使用寿命。
    - 在驱动小型电机时,应注意匹配电机的电流需求,确保电机能正常启动和运行。

    兼容性和支持


    东芝公司为其产品提供了广泛的技术支持和维护服务。该晶体管具有良好的通用性,可以与其他标准电子元器件轻松集成。同时,客户可以联系东芝销售代表获取更多关于环保法规(如RoHS合规性)的信息。对于任何设计问题或故障排除,建议参考东芝提供的应用笔记和可靠性测试报告。

    常见问题与解决方案


    - 问题1:在高温环境下使用时,器件性能下降。
    - 解决方案:在高温条件下使用时,应严格遵守降额准则,降低工作电流和电压,以减少热应力并延长器件寿命。

    - 问题2:在高频应用中,转换频率不足。
    - 解决方案:在高频应用中,应注意选择适合的基极电阻值,以确保足够高的转换频率。此外,可以考虑使用外部补偿电路来改善高频性能。

    总结和推荐


    综上所述,2SA1362是一款具备高电流增益和低饱和电压的晶体管,非常适合用于低频功率放大器和功率开关电路。其独特的特性和广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐使用此产品,特别是在需要高可靠性和紧凑封装的应用中。

2SA1362-GR,LF(T参数

参数
配置 -
最大集电极发射极饱和电压 200mV@ 8mA @ 400mA
VEBO-最大发射极基极电压 5V
集电极截止电流 -
集电极电流 800mA
最大功率耗散 200mW
VCBO-最大集电极基极电压 15V
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 PNP
VCEO-集电极-发射极最大电压 15V
长*宽*高 2.9mm(长度)*1.1mm(高度)
通用封装 SC-59,SOT-346
安装方式 贴片安装
包装方式 卷带包装

2SA1362-GR,LF(T厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

2SA1362-GR,LF(T数据手册

厂牌 PDF简要描述 下载
TOSHIBA 三极管(BJT) TOSHIBA 2SA1362-GR,LF(T 2SA1362-GR,LF(T数据手册

2SA1362-GR,LF(T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1165 ¥ 1.0136
15000+ $ 0.068 ¥ 0.5912
27000+ $ 0.0661 ¥ 0.5746
72000+ $ 0.0647 ¥ 0.5629
165000+ $ 0.0635 ¥ 0.5522
库存: 18000
起订量: 6000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3040.8
