首页  >  产品百科  >  HN2D01FU(TE85L,F)

HN2D01FU(TE85L,F)

产品分类: 整流二极管/整流桥
厂牌: TOSHIBA
产品描述: 80V 1A 4ns 500nA 80mA triple SOT-363-6 贴片安装 2mm*1.25mm*900μm
供应商型号: CSJ-ST60764428
供应商: 海外现货
标准整包数: 1

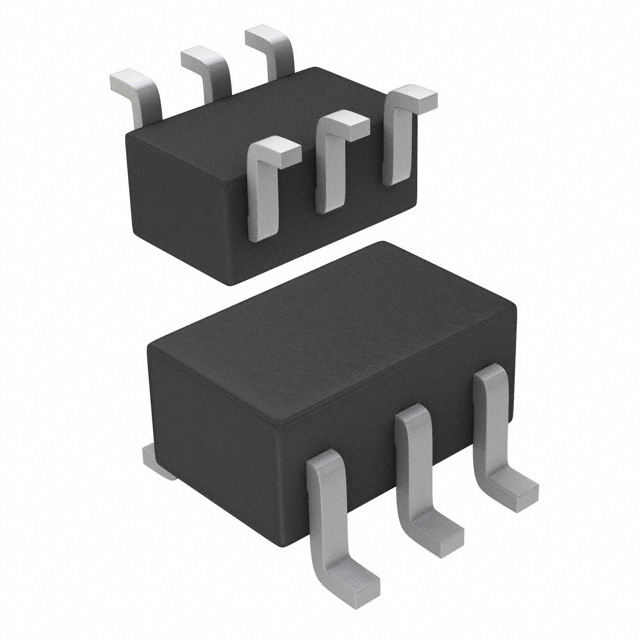

TOSHIBA 整流二极管/整流桥 HN2D01FU(TE85L,F)

HN2D01FU(TE85L,F)概述

    HN2D01FU 超高速开关二极管技术手册

    产品简介


    HN2D01FU 是由三颗独立二极管组成的超高速开关二极管,适用于高频、快速开关应用。它具有低正向电压降(VF)、快速反向恢复时间和小总电容(CT)等特性,适合用于超高频开关应用。

    技术参数


    以下是 HN2D01FU 的关键技术和电气特性:
    - 绝对最大额定值:
    - 最大峰值反向电压 (VRM): 85 V
    - 反向电压 (VR): 80 V
    - 最大峰值正向电流 (IFM): 240 mA (每只二极管)
    - 平均正向电流 (IO): 80 mA
    - 瞬态浪涌电流 (10 ms) (IFSM): 1 A
    - 功耗 (P): 200 mW
    - 结温 (Tj): 125 °C
    - 存储温度 (Tstg): -55 至 125 °C
    - 电气特性:
    - 正向电压降 (VF):
    - IF = 1 mA 时: 0.62 V (典型值)
    - IF = 10 mA 时: 0.75 V (典型值)
    - IF = 100 mA 时: 0.98 V (典型值)
    - 反向电流 (IR):
    - VR = 30 V 时: ≤ 0.1 μA
    - VR = 80 V 时: ≤ 0.5 μA
    - 总电容 (CT): 0.5 pF (典型值)
    - 反向恢复时间 (trr): 1.6 ns (典型值)

    产品特点和优势


    HN2D01FU 的主要特点和优势如下:
    - 低正向电压降: 具有很低的正向电压降(典型值为 0.98 V),有助于减少功率损耗,提高电路效率。
    - 快速反向恢复时间: 反向恢复时间为 1.6 ns,能够实现快速的开关切换,非常适合高频应用。
    - 小总电容: 总电容仅为 0.5 pF,有助于减小寄生效应,提高信号完整性。
    这些特点使得 HN2D01FU 在高频、快速开关应用中表现出色,具有较高的市场竞争力。

    应用案例和使用建议


    HN2D01FU 主要应用于超高频开关应用,如无线电通信、计算机网络和电源转换系统等。例如,在无线电通信系统中,HN2D01FU 可以用于发射和接收高频信号,其快速的反向恢复时间可以显著减少开关过程中的能量损失。
    使用建议:
    - 在高负载条件下使用时,需要根据可靠性数据重新设计电路,以确保长期稳定性。
    - 设计电路时要考虑适当的散热措施,避免由于功耗导致的温度上升影响二极管性能。

    兼容性和支持


    HN2D01FU 可以与其他标准电子元器件兼容使用。制造商提供了详尽的技术支持和维护文档,用户可以通过查阅相关手册来获取更多信息和支持。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 在高频应用中,反向恢复时间过长。
    - 解决方法: 确认所选的应用条件符合手册中的电气特性要求,适当调整电路参数。
    - 问题: 使用过程中发现温度异常升高。
    - 解决方法: 检查散热措施是否充分,必要时增加散热片或改善散热环境。

    总结和推荐


    HN2D01FU 作为一款高性能的超高速开关二极管,具备低正向电压降、快速反向恢复时间和小总电容等优势,非常适合用于高频和快速开关应用。通过仔细考虑使用条件并采取适当的散热措施,用户可以充分利用该产品的优异性能。因此,强烈推荐在需要高性能开关应用的场合中使用 HN2D01FU。

HN2D01FU(TE85L,F)参数

参数
正向浪涌电流 1A
配置 triple
If - 正向电流 80mA
Ir - 反向电流 500nA
Vr-反向电压 80V
反向恢复时间 4ns
长*宽*高 2mm*1.25mm*900μm
通用封装 SOT-363-6
安装方式 贴片安装
零件状态 在售

HN2D01FU(TE85L,F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

HN2D01FU(TE85L,F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 整流二极管/整流桥 TOSHIBA HN2D01FU(TE85L,F) HN2D01FU(TE85L,F)数据手册

HN2D01FU(TE85L,F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.462 ¥ 3.9131
库存: 2845
起订量: 108 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.91
