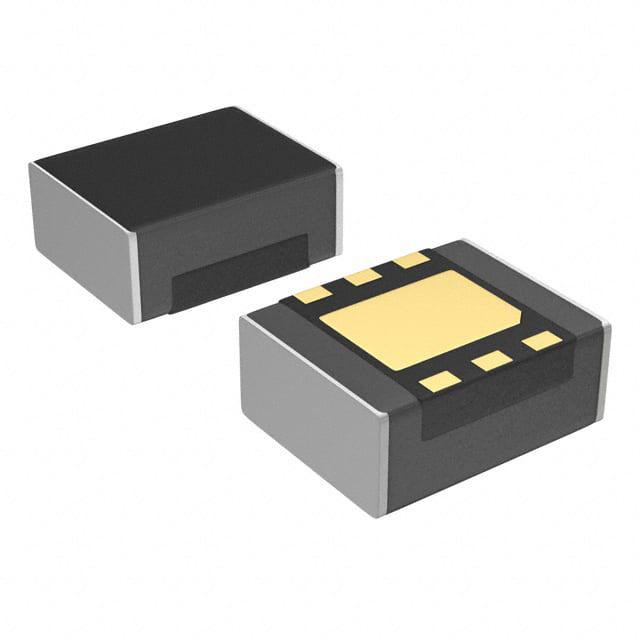

XCL221B331ER-G

产品分类: 开关电源
产品描述: 1 2.5V 5.5V 3.3V CL-2025-8 贴片安装 2.5mm*2mm*1.04mm
供应商型号: 3536029
供应商: element14
标准整包数: 1
TOREX SEMICONDUCTOR 开关电源 XCL221B331ER-G

XCL221B331ER-G概述


    产品简介


    XCL221/XCL222 系列同步降压微型 DC/DC 转换器 是一款集成了电感和控制IC的高效率直流电源转换芯片。这些微型 DC/DC 转换器封装尺寸仅为 2.0mm × 2.5mm,高度仅 1.0mm,非常适合于紧凑空间的应用场合。内部集成的电感简化了电路设计,减少了噪声和其他操作故障,提升了整体性能。其宽泛的工作电压范围为 2.5V 至 5.5V,可提供固定输出电压(0.8V 至 3.6V),适用于多种应用场合,如可穿戴设备、蓝牙模块、固态硬盘、移动电话、数码相机和便携式游戏设备等。

    技术参数


    - 输入电压:2.5V ~ 5.5V
    - 输出电压:0.8V~3.6V(精度 ±2.0%)
    - 开关频率:1.2MHz
    - 输出电流:500mA
    - 效率:93%(VIN=5.0V, VOUT=3.3V/200mA)
    - 控制方式:HiSAT-COT
    - 100% 占空比模式
    - PWM 控制(XCL221)
    - PWM/PFM 自动切换控制(XCL222)
    - 保护功能:热关断、过流限制、短路保护
    - 软启动电路 内置
    - UVLO 保护 内置
    - 输出电容:低ESR陶瓷电容器
    - 工作环境温度:-40℃~ +105℃
    - 封装:CL-2025-02
    - 环保:欧盟RoHS标准,无铅

    产品特点和优势


    - 小型化设计:紧凑的2.0mm × 2.5mm × 1.0mm 封装使其适用于高度紧凑的应用。
    - 高效能:高达93% 的效率确保了卓越的能量转换效果。
    - 快响应:采用HiSAT-COT快速瞬态响应技术,实现0.3ms的快速启动。
    - 多重保护:具备热关断、过流限制、短路保护等功能,确保产品在极端条件下的稳定运行。
    - 环保认证:符合欧盟RoHS标准,无铅设计,适合绿色应用。

    应用案例和使用建议


    应用案例
    - 可穿戴设备:XCL221/XCL222系列以其小体积和低功耗特性,特别适合于各类可穿戴设备的电源管理。
    - 蓝牙模块:蓝牙模块需要高效率的电源供应,XCL221/XCL222系列产品提供了稳定的输出电压和良好的负载响应能力。
    - 移动设备:适用于手机等便携式设备的电源管理系统,能够满足不同的负载需求并保持高效率。
    使用建议
    - 在使用过程中,应注意匹配合适的外部电容以保证最佳性能。
    - 对于 VIN-VOUT (T) < 1.5V 的情况,建议使用 20μF 或以上的 CL 电容。
    - 在大负载或连接大容量输出电容时,建议监控软启动时间,确保输出电压平稳上升。

    兼容性和支持


    - 兼容性:XCL221/XCL222 系列具有广泛的适用范围,与各种外部组件兼容,易于集成到现有的设计中。
    - 支持和服务:Torex Semiconductor 提供详尽的技术文档和客户支持,帮助用户解决应用过程中的问题。

    常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查外接电容的容量和型号是否合适,确保选用低ESR陶瓷电容。
    - 问题2:输出电流不足
    - 解决方案:检查输入电压是否在额定范围内,同时检查负载电流是否超过最大值。
    - 问题3:热关断
    - 解决方案:优化散热设计,增加散热片或风扇辅助散热。

    总结和推荐


    综上所述,XCL221/XCL222 系列微型 DC/DC 转换器凭借其高效率、快响应和多功能保护机制,在多个应用领域表现出色。尤其是针对可穿戴设备、蓝牙模块、便携式电子设备等需要紧凑设计和高效能电源管理的应用场景,XCL221/XCL222系列无疑是理想的选择。强烈推荐在相关项目中使用这一产品。

XCL221B331ER-G参数

参数
电流-输出2 -
最大输入电压 5.5V
负载调节 -
电压-输出2 -
电流-输出1 -
电压-输出3 -
电压-输出1 3.3V
电压-输出4 -
最小输入电压 2.5V
输出功率 -
输出数量 1
长*宽*高 2.5mm*2mm*1.04mm
通用封装 CL-2025-8
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL221B331ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL221B331ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 开关电源 TOREX SEMICONDUCTOR XCL221B331ER-G XCL221B331ER-G数据手册

XCL221B331ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.3294
10+ ¥ 15.5856
50+ ¥ 13.29
100+ ¥ 11.67
250+ ¥ 10.38
500+ ¥ 9.54
库存: 2850
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.32
