XCL226B0K1H2

产品分类: 开关电源
产品描述: 1 3V 18V 1V~15V DFN-3030-10 贴片安装 3mm*3mm*1.7mm
供应商型号: 3536050RL
供应商: element14
标准整包数: 1

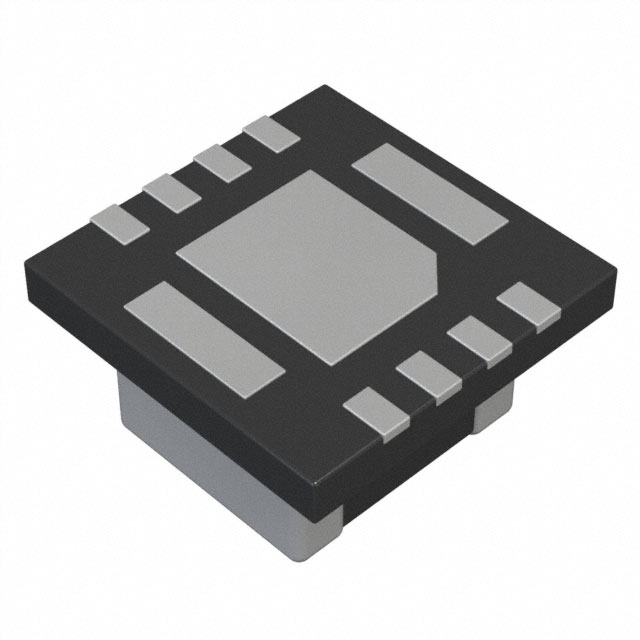

TOREX SEMICONDUCTOR 开关电源 XCL226B0K1H2

XCL226B0K1H2概述

    XCL225/XCL226 系列电子元器件技术手册

    1. 产品简介


    XCL225/XCL226 系列是专为18V操作设计的同步降压DC/DC转换器IC,内置高侧/低侧驱动晶体管。这些元器件具备输入电压范围广、高效率输出、低ESR电容兼容性等优势,适用于热水供应系统、录音机、摄像机、冰箱、空调等低功耗系统。

    2. 技术参数


    - 输入电压范围:3~18V(绝对最大值为20V)
    - FB电压:0.75V±1.5%
    - 振荡频率:1.2MHz
    - 输出电流:500mA
    - 控制方法:PWM控制,PWM/PFM自动切换控制
    - 软启动时间:可调,典型值为1.0ms
    - 保护电路:过流保护(集成型);自动恢复(B型);热关断
    - 封装形式:DFN3030-10B
    - 环境友好:符合欧盟RoHS标准,无铅

    3. 产品特点和优势


    XCL225/XCL226系列具有宽泛的工作电压范围(3~18V),能够输出高达500mA的电流,且效率高达85%(12V→5V, 1mA条件下)。此外,该系列产品采用PWM/PFM自动切换控制方式,可以实现全负载范围内的高效运行。集成的软启动功能和多种保护机制使得该产品在应用过程中更加稳定可靠。

    4. 应用案例和使用建议


    - 热水供应系统:该产品可用于热水供应系统的电源管理,确保稳定高效的电压输出。
    - 录音机、摄像机:在便携式电子设备中,XCL225/XCL226系列可以提供稳定的电力供应,延长设备的续航时间。
    - 冰箱、空调:家用电器中,此产品可以帮助降低能耗,提高能源利用效率。
    - 使用建议:在设计应用电路时,应尽量减小输入电容器到IC的距离,以避免由于板条件导致的过电流状态释放延迟。此外,通过合理选择外部电阻和电容来调节软启动时间,有助于减少启动过程中的大电流冲击。

    5. 兼容性和支持


    - 兼容性:XCL225/XCL226系列与低ESR电容器如陶瓷电容器兼容,可用于负载电容器(CL)。
    - 支持和维护:厂家提供详细的技术文档和支持,帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方案:根据应用需求调整RFB1和RFB2的阻值,计算公式为VOUT=VFB×(RFB1+RFB2)/RFB2。同时,应满足VOUT/VIN≥0.14的条件。
    - 问题2:如何设置软启动时间?
    - 解决方案:通过添加电容器和电阻器到EN/SS引脚上,可以调整软启动时间。具体计算公式为tss2=Css×Rss×(-ln((VEN/SS-1.45)/VEN/SS))。

    7. 总结和推荐


    XCL225/XCL226系列以其宽电压范围、高效率和多种保护机制,在各种应用中表现出色。该系列产品非常适合用于低功耗系统中的电源管理,特别是在需要高效率和稳定性的情况下。因此,强烈推荐在相关应用中使用此产品。

XCL226B0K1H2参数

参数
电流-输出2 -
电压-输出3 -
输出功率 -
输出数量 1
电压-输出4 -
电流-输出1 -
最大输入电压 18V
电压-输出2 -
负载调节 -
最小输入电压 3V
电压-输出1 1V~15V
长*宽*高 3mm*3mm*1.7mm
通用封装 DFN-3030-10
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL226B0K1H2厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL226B0K1H2数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 开关电源 TOREX SEMICONDUCTOR XCL226B0K1H2 XCL226B0K1H2数据手册

XCL226B0K1H2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.5636
10+ ¥ 17.27
50+ ¥ 15.59
100+ ¥ 13.9
250+ ¥ 13.01
500+ ¥ 11.4
库存: 3675
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.56
直接购买
加入购物车
