XCL206B283CR-G

产品分类: 开关电源
产品描述: 1 2V 6V 2.8V CL-2025-8 贴片安装 2.5mm*2mm*1mm
供应商型号: 3535921
供应商: 海外现货
标准整包数: 1

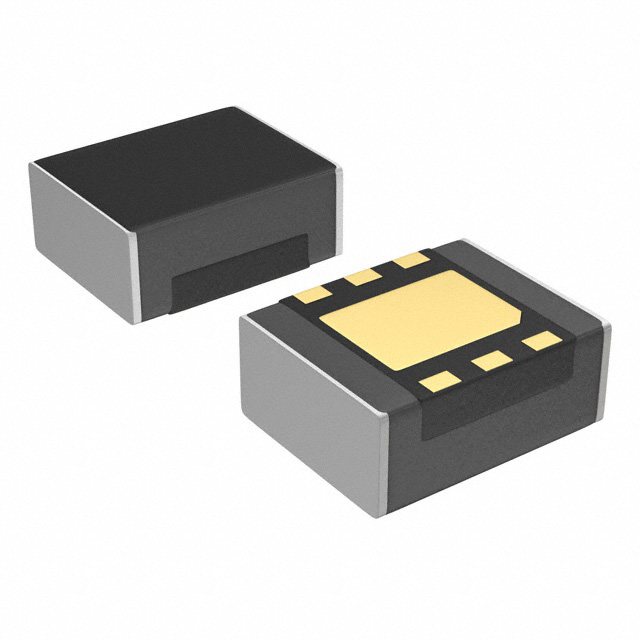

TOREX SEMICONDUCTOR 开关电源 XCL206B283CR-G

XCL206B283CR-G概述


    产品简介


    XCL205/XCL206/XCL207系列 是一款集成电感的同步降压型“微型DC/DC”转换器,适用于多种便携式电子设备。这些转换器采用超小型封装(尺寸为2.5mm×2.0mm,高1.0mm),具有从2.0V到6.0V的输入电压范围(XCL20xG型号为1.8V至6.0V)。输出电压可设置在0.8V至4.0V之间,以0.05V为步进。主要应用于移动电话、智能手机、蓝牙耳机、WiMAX PDA、UMPCs、便携式游戏机、数码相机、摄像机以及电子词典等领域。

    技术参数


    - 输出电流: 最大可达600mA。
    - 开关频率: 3.0MHz,允许±15%波动。
    - 效率: 在4.2V输入电压下,3.3V输出电压时达到90%。
    - 控制方式:
    - XCL205: 固定PWM控制。
    - XCL206: 自动PWM/PFM切换控制。
    - XCL207: 手动选择模式,可手动切换PWM和自动PWM/PFM控制。
    - 绝对最大额定值:
    - 输入电压(VIN):-0.3 ~ +6.5V。
    - 工作温度范围:-40°C ~ +85°C。
    - 存储温度范围(XCL205A333xx/XCL206A333xx/XCL207A333xx):-40°C ~ +105°C。
    - 环境友好性:符合欧盟RoHS标准,无铅。

    产品特点和优势


    1. 超小体积: 封装尺寸仅为2.5mm×2.0mm,高1.0mm。
    2. 高效率: 在特定条件下效率高达90%,确保最佳性能。
    3. 宽输入电压范围: 可处理2.0V至6.0V的输入电压(XCL20xG型号为1.8V至6.0V)。
    4. 软启动功能: 短时间内快速开启,典型时间为0.25ms。
    5. 自动放电功能: 输出电容上的电荷通过内部开关快速放电,加快输出电压恢复速度。
    6. 环境友好: 符合欧盟RoHS标准,无铅设计。

    应用案例和使用建议


    应用案例:
    - 移动电话和智能手机:这类设备需要高效的电源管理系统来延长电池寿命。XCL205/XCL206/XCL207系列通过其高效率和低功耗特性满足这一需求。
    - 蓝牙耳机:无线音频设备对电源管理要求较高,XCL205/XCL206/XCL207系列可以提供稳定且高效的电源输出,保证长时间使用。
    - 数码相机和摄像机:对于这种需要持续供电的应用,XCL205/XCL206/XCL207系列能够提供稳定的电源输出,保证设备正常运行。
    使用建议:
    - 正确连接外部电容: 外部电容的选择应根据具体应用场景进行调整,以获得最佳性能。
    - 考虑散热问题: 尽管设备内置了过温保护功能,但在极端环境下使用时仍需注意散热。
    - 选择合适的输入电压范围: 不同型号有不同的输入电压范围,应根据实际应用需求选择适合的型号。

    兼容性和支持


    兼容性: XCL205/XCL206/XCL207系列与其他标准电子元器件兼容,可用于广泛的应用场景。厂商提供了详细的文档和技术支持,包括设计指南、应用笔记等资源,帮助用户更好地理解和使用这些器件。
    支持和服务: 生产厂家提供详尽的技术支持,包括在线论坛、电话咨询和技术培训等服务,以确保客户能够顺利使用该产品并获得最佳体验。

    常见问题与解决方案


    常见问题及解决方案:
    1. 输入电压超出额定范围导致设备损坏:
    - 解决方法:确保输入电压在规定范围内使用,避免超过最大额定值。
    2. 设备效率低:
    - 解决方法:检查外部电容是否正确安装并调整负载,确保系统处于最佳工作状态。
    3. 启动时间过长:
    - 解决方法:检查软启动电路是否正常工作,必要时重新调整软启动时间。

    总结和推荐


    总结:
    XCL205/XCL206/XCL207系列集成了先进的电源管理功能,具备高效能、小体积、宽输入电压范围以及环境友好的特点。这些特点使其成为移动设备和便携式电子设备的理想电源解决方案。通过其卓越的效率和稳定性,能够在各种应用场景中提供可靠、持久的电源供应。
    推荐:
    强烈推荐使用XCL205/XCL206/XCL207系列,特别是对于需要高效率和紧凑设计的应用场景。无论是在移动电话、蓝牙耳机还是其他便携式电子设备中,这些器件都能展现出色的性能,为用户提供长期可靠的电源解决方案。

XCL206B283CR-G参数

参数
电压-输出2 -
最小输入电压 2V
输出数量 1
负载调节 -
电压-输出4 -
电流-输出1 -
电压-输出1 2.8V
电压-输出3 -
输出功率 -
最大输入电压 6V
电流-输出2 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-8
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL206B283CR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL206B283CR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 开关电源 TOREX SEMICONDUCTOR XCL206B283CR-G XCL206B283CR-G数据手册

XCL206B283CR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.6707
10+ ¥ 12.706
50+ ¥ 11.8589
100+ ¥ 11.6472
250+ ¥ 11.6472
500+ ¥ 11.4354
1000+ ¥ 11.4354
2500+ ¥ 11.4354
库存: 646
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.67
直接购买
加入购物车
