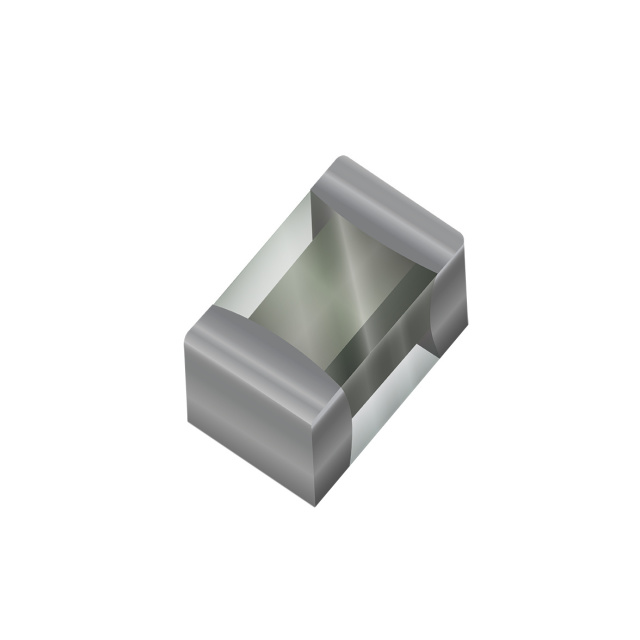

GG0603052R542P

产品分类: TVS二极管/ESD抑制器
厂牌: AVX
产品描述: 5V 0603
供应商型号: 478-GG0603052R542PTR-ND
供应商: Digi-Key
标准整包数: 5000
AVX TVS二极管/ESD抑制器 GG0603052R542P

GG0603052R542P概述


    产品简介


    GiGuard® 系列 - 高速电路的ESD保护
    GiGuard®系列是由AVX公司开发的一款采用最新TVS(瞬态电压抑制)技术结合独特的无引脚封装的ESD抑制二极管。这些二极管具有低于12伏的钳位电压以及低至0.3皮法的电容值,非常适合用于保护敏感集成电路免受静电放电(ESD)事件的影响。GiGuard®系列适用于多种电子设备,包括USB接口、触屏设备、网络通信、高速以太网以及高分辨率多媒体接口(HDMI)等。

    技术参数


    GiGuard®系列的技术规格如下:
    - 反向工作电压 (Vwrm):3.3V 至 12V
    - 标称电容 (Cnom):0.3pF 至 17pF
    - 反向漏电流 (@Vwrm):≤0.1 µA
    - 峰值脉冲功率 (tp=8x20us):60W 至 300W
    - 峰值脉冲电流 (tp=8x20us):3A 至 20A
    - 空气放电 (ESD):±20kV
    - 接触放电 (ESD):±20kV
    - 最大钳位电压 (@Ipp = 16A):≤12V
    - 最大ESD钳位电压 (@8KV):≤12V
    - 工作温度范围:-55°C 至 125°C
    - 外形尺寸:0201、0402、0603

    产品特点和优势


    - 低电容:电容值低至0.3pF,有效降低信号失真。
    - 低钳位电压:钳位电压低于12V,确保信号完整性。
    - 双向保护:提供双向保护,适用于各种接口和数据线。
    - 无引脚设计:0201/0402/0603 封装尺寸,易于集成到标准PCB焊接垫上。
    - 宽温度范围:工作温度范围广,适用于多种环境。

    应用案例和使用建议


    应用案例:
    - USB接口:USB 2.0/3.0接口经常面临ESD事件,GiGuard®系列能够提供有效的保护。
    - 触屏设备:如平板电脑和智能手机的触摸屏,需要高精度信号传输,GiGuard®能够减少信号干扰。
    - 网络通信:保障高速网络通信中的信号完整性。
    使用建议:
    - 在焊接过程中,严格按照推荐的回流焊条件进行操作,以避免温度梯度造成的损坏。
    - 选择合适的PCB焊盘尺寸,确保良好的电气连接和机械稳定性。

    兼容性和支持


    GiGuard®系列与其他标准的0201/0402/0603封装组件兼容,可以轻松集成到现有的电路板设计中。AVX公司提供全面的技术支持和售后服务,包括详细的焊接指南和技术文档,确保客户在使用过程中得到最佳的支持体验。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:焊接时出现裂纹或断裂。
    - 解决办法:严格按照推荐的焊接条件进行操作,控制温度梯度,确保焊接质量。

    - 问题2:ESD事件导致信号失真。
    - 解决办法:确认所选GiGuard®型号的电容和钳位电压是否满足需求,确保其在应用中的有效性。

    总结和推荐


    总结:
    GiGuard®系列提供了出色的ESD保护,具备低电容、低钳位电压、双向保护等特点,广泛应用于高速电路中的各种应用。该系列产品通过了IEC 61000-4-2(ESD)、IEC 61000-4-4(EFT)等多种国际标准认证,确保其在各种复杂环境中可靠运行。
    推荐:
    鉴于GiGuard®系列的强大功能和广泛应用前景,我们强烈推荐该产品给需要高性能ESD保护的电子设备制造商和工程师。其优越的性能、广泛的兼容性和强大的技术支持使其成为同类产品中的佼佼者。
