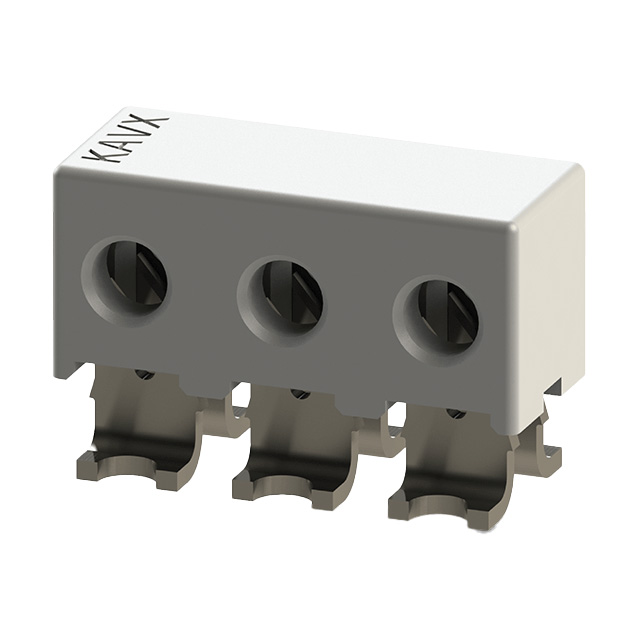

009176003711906

产品分类: 矩形连接器 - 外壳
厂牌: AVX
产品描述: Individual Wires 1 3pin 白色 贴片安装
供应商型号: 478-009176003711906DKR-ND
供应商: Digi-Key
标准整包数: 1
AVX 矩形连接器 - 外壳 009176003711906

009176003711906概述

    电子元器件产品技术手册解析:9176系列绝缘穿刺连接器

    产品简介


    9176系列绝缘穿刺连接器(IDC)是由AVX公司推出的一款新型连接器,特别设计用于简单可靠的线到板连接。自2007年首次引入以来,该系列已经广泛应用于多种严苛环境下的工业和汽车应用中,如智能仪表、传感器终端到PCB板等。它以适配18-24 AWG(美国线规)的电线,结合高性能和小型化的优势,被市场广泛接受。

    技术参数


    - 电流承载能力:10安培/触点
    - 电压等级:300伏特交流
    - 操作温度范围:-40°C至+125°C
    - 接触材料:磷青铜
    - 电镀方式:锡镍复合镀层
    - 绝缘材料:玻璃填充尼龙,UL94V-0阻燃级别
    - 兼容线径:18 AWG至24 AWG,包括实心和绞合线

    产品特点和优势


    1. 气体密封连接:采用IDC接触方式确保长期可靠性,能够提供持久的气体密封连接,即使在恶劣环境下也能保持稳定性能。
    2. 用户友好设计:通过改变绝缘体的作用,使其成为一种类似接触载体的设计,使得绝缘体可以直接作为导线定位和插入工具,无需额外的特殊工具。
    3. 抗震及温度循环测试:经过汽车级标准的震动、冲击和温度循环测试,验证了其在复杂环境中的稳定性。
    4. 成本效益:相较于焊接或压接工艺,IDC接触减少了总的应用成本。
    5. 后向兼容性:与现有9176系列具有相同的触点和足迹模式,确保了全面的后向兼容性和功能性。

    应用案例和使用建议


    9176系列IDC连接器广泛应用于各种环境中,例如智能仪表、传感器接线到PCB板、电源和信号连接到PCB板、PCB串连等。在使用这些连接器时,应注意以下几点:
    - 确保导线直径符合指定要求,避免过粗或过细的导线导致接触不良。
    - 插入导线时应轻柔,防止损伤绝缘体。
    - 安装时遵循制造商提供的装配程序和注意事项,确保正确的安装方法。

    兼容性和支持


    该系列连接器可适用于各种不同类型的导线,且具有高抗振动和温度循环的能力。AVX公司提供了详细的装配指南和技术支持,帮助客户正确安装和使用这些连接器。此外,针对特殊订单需求,如不同颜色或配置的连接器,也可提供定制服务。

    常见问题与解决方案


    - 问题:无法实现稳定的气体密封连接
    - 解决方案:检查导线是否符合尺寸要求,并确保导线已完全插入直至顶面。
    - 问题:安装过程中损坏了绝缘体
    - 解决方案:选择正确的安装工具,按照制造商的指示进行操作,注意操作力度。

    总结和推荐


    综上所述,9176系列绝缘穿刺连接器凭借其卓越的可靠性和成本效益,在工业和汽车电子领域中表现优异。其简易的用户友好型设计和广泛的应用场景使其成为市场上极具竞争力的产品。无论是初次使用者还是经验丰富的工程师,都能从中获得便利。因此,我们强烈推荐这款产品给需要进行线到板连接的各类项目。

009176003711906参数

参数
紧固类型 -
排数 1
触头端接 -
针脚数 3pin
类型 Individual Wires
颜色 白色
触头类型 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
