首页  >  产品百科  >  ZWQ-130-5222/L

ZWQ-130-5222/L

产品分类: 开关电源
厂牌: TDK-LAMBDA
产品描述: 130W 4 85V(AC) 265V(AC) 100mV,300mV 4A 15A 4 A -12V 12V 5V 底座安装 225mm*106mm*35mm
供应商型号:
供应商:
标准整包数: 0

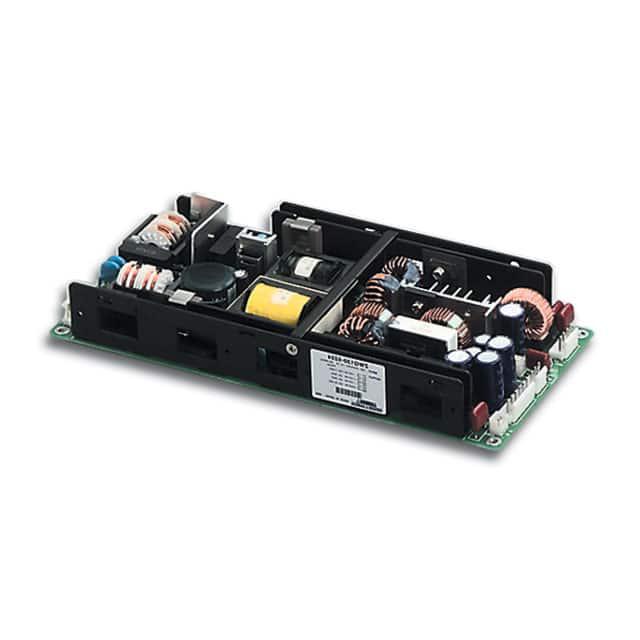

TDK-LAMBDA 开关电源 ZWQ-130-5222/L

ZWQ-130-5222/L概述

    ZWQ Series 四路输出电源供应器

    产品简介


    ZWQ系列是一款具有四路输出的高功率密度电源供应器,适用于工业自动化、通信设备、测试仪器、医疗设备等多个领域。该系列电源具有广泛的输入电压范围(85-265VAC),并支持多种输出电压组合,从而能够满足不同应用需求。

    技术参数


    - 输入电压: 85-265VAC (47-63Hz),120-370VDC
    - 输出电压及电流:
    - ZWQ80-5222: V1 (5V), V2 (+12/15V), V3 (-12/15V), V4 (12V)
    - ZWQ80-5223: V1 (5V), V2 (+12/15V), V3 (-12/15V), V4 (3.3V)
    - ZWQ80-5224: V1 (5V), V2 (+12/15V), V3 (-12/15V), V4 (24V)
    - ZWQ80-5225: V1 (5V), V2 (+12/15V), V3 (-12/15V), V4 (5V)
    - ZWQ130-5222: V1 (5V), V2 (+12/15V), V3 (-12/15V), V4 (12V)
    - ZWQ130-5223: V1 (5V), V2 (+12/15V), V3 (-12/15V), V4 (3.3V)
    - ZWQ130-5224: V1 (5V), V2 (+12/15V), V3 (-12/15V), V4 (24V)
    - ZWQ130-5225: V1 (5V), V2 (+12/15V), V3 (-12/15V), V4 (5V)
    - 最大输出功率:
    - 强制风冷下:80W(ZWQ80)/130W(ZWQ130)
    - 自然对流下:80W(ZWQ80)/130W(ZWQ130)
    - 效率: 72%(典型值)
    - 存储温度: -30°C至+85°C
    - 重量: 550g(ZWQ80)/730g(ZWQ130)
    - 尺寸: 93.5x35x210mm(ZWQ80)/106x35x225mm(ZWQ130)

    产品特点和优势


    1. 宽输入电压范围:支持85-265VAC,适用于全球不同地区的电网标准。
    2. 功率因数校正:提高能源利用效率,减少电网干扰。
    3. 浮点可调第四输出:提供更灵活的输出电压配置。
    4. 低外形设计:<1U高度,适合空间受限的应用场合。

    应用案例和使用建议


    - 工业自动化:用于各种自动化设备的控制系统,提供稳定可靠的电源支持。
    - 通信设备:适用于基站、路由器等通信设备,确保系统正常运行。
    - 测试仪器:用于实验室测试设备,提供精准的电压输出。
    - 使用建议:在高温环境下使用时,建议采用强制风冷以保持最佳性能;避免长时间过载操作,以防损坏。

    兼容性和支持


    - 兼容性:与其他TDK电源产品兼容,便于系统集成。
    - 支持:制造商提供一年保修服务,安装手册中包含详细的操作指南和维护说明。

    常见问题与解决方案


    1. 如何处理过电压保护?
    - 任何一路输出出现过电压都会导致所有输出关闭,需要重新启动AC输入来恢复。
    2. 如何避免峰值电流超限?
    - 确保峰值电流持续时间不超过10秒,且周期不超过35%。

    总结和推荐


    综上所述,ZWQ系列四路输出电源供应器以其广泛的输入电压范围、高效率和灵活的输出配置,在多个工业领域展现出色的性能。建议在对空间要求较高且需要多路稳定电源的应用场景中优先考虑使用此产品。

ZWQ-130-5222/L参数

参数
电流-输出2 4A
最大输入电压 265V(AC)
电压-输出1 5V
电压-输出4 4 A
电流-输出1 15A
电压-输出2 12V
电压-输出3 -12V
输出功率 130W
负载调节 100mV,300mV
输出数量 4
最小输入电压 85V(AC)
长*宽*高 225mm*106mm*35mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWQ-130-5222/L厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWQ-130-5222/L数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA 开关电源 TDK-LAMBDA ZWQ-130-5222/L ZWQ-130-5222/L数据手册

ZWQ-130-5222/L封装设计

查看详情并下载
Symbol
Footprint
3D Model
