首页  >  产品百科  >  JWS50-15/A

JWS50-15/A

产品分类: 开关电源
厂牌: TDK-LAMBDA
产品描述: 50W 1 85V(AC) 265V(AC) 120mV 3.5A 15V 底座安装 158.8mm*85.1mm*36.8mm
供应商型号:
供应商:
标准整包数: 0

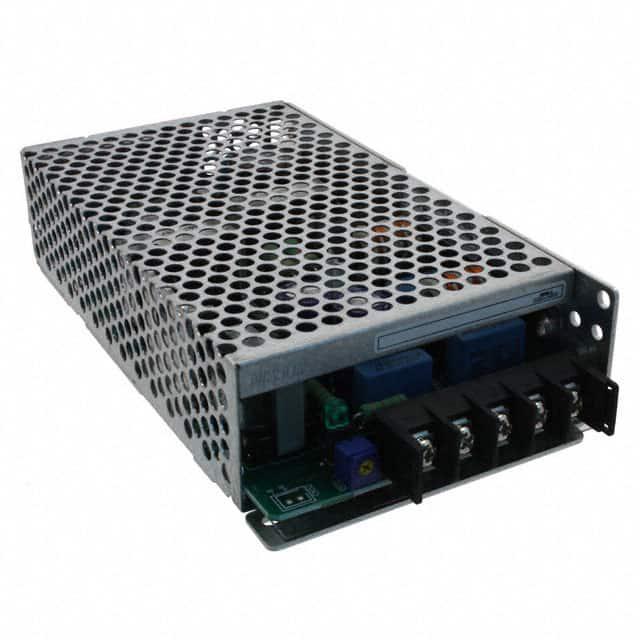

TDK-LAMBDA 开关电源 JWS50-15/A

JWS50-15/A概述

    # JWS系列单输出工业电源

    产品简介


    JWS系列是TDK-Lambda公司生产的一系列单输出工业电源模块。这些电源模块适用于各种工业自动化控制、测试测量设备以及其他高可靠性需求的应用场景。JWS系列提供多种功率选项(50W到600W),能够满足不同应用场合的需求。
    主要功能
    - 电压范围:85至265VAC(47至63Hz)或120至330VDC
    - 功率因数校正
    - 过流保护
    - 过压保护
    - 遥感功能
    - 稳压性能优异
    应用领域
    - 工厂自动化与过程控制
    - 数控机床
    - 汽车制造
    - 包装设备
    - 物料搬运
    - 化学处理
    - 机器人
    - 测试与测量(烧录和测试,自动测试,仪器仪表)

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 85 - 265VAC (47 - 63Hz) 或 120 - 330VDC |
    | 启动电流(100 / 200VAC) | 14 / 28A, 25 / 50A, 20 / 40A |
    | 功率因数 | 符合EN61000-3-2 |
    | 温度系数 | <0.02%/°C |
    | 过流保护 | >105% |
    | 过压保护 | 是 |
    | 保持时间(典型值) | 20ms |
    | 泄漏电流(最大值) | 0.75mA |
    | 遥感 | 否/可选 |
    | 远程开关控制 | 可选 |
    | 并联连接 | 不可用,仅JWS300和JWS600可用 |
    | 工作温度范围(裸板) | -10°C至+60°C,50°C至60°C线性降额至60%负载 |
    | 工作温度范围(带外壳)| -10°C至+50°C,40°C至50°C线性降额至60%负载(JWS50-150) |
    -10°C至+65°C,50°C至65°C线性降额至55%负载(JWS300-600) |
    | 存储温度范围 | -30°C至+85°C |
    | 工作湿度范围 | 10%至90%RH,不冷凝 |
    | 存储湿度范围 | 10%至95%RH |
    | 冷却方式 | 自然对流(JWS50-JWS150),内置风扇(JWS300和JWS600) |
    | 绝缘耐压 | 输入到地:2kVAC (20mA),输入到输出:3kVAC (20mA),输出到地:500VAC (100mA) 1分钟 |
    | 绝缘电阻 | >100MΩ @ 25°C,70%RH,输出到地:500VDC |
    | 振动耐受 | 10-55Hz,1分钟扫描,19.6m/s²常量X、Y、Z方向1小时 |
    | 冲击耐受 | <196.1m/s² |
    | 安全认证 | UL60950-1, CSA C22.2 No. 60950-1, EN60950-1, VDE0160, CE标识,符合DENTORI |
    | 传导及辐射EMI | EN55011/EN55022-B,FCC Class B,VCCI-B |
    | 推荐EMI滤波器 | MAW1202-22, MAW1203-22, MB1210, MB1216 |
    | 重量(典型值) | 350g, 450g, 650g, 850g, 1900g, 3000g |

    产品特点和优势


    JWS系列电源具有以下显著特点和优势:
    - 五年质保:确保用户在长期使用过程中享有质量保障。
    - 宽电压输入范围:支持85至265VAC(47至63Hz)或120至330VDC输入,适应不同地区的电网条件。
    - 功率因数校正:有效提高电源效率,减少谐波干扰。
    - 高可靠性:通过严格的振动和冲击测试,适合在恶劣环境下使用。
    - 高性价比:提供多种功率选择,满足不同的应用场景需求。

    应用案例和使用建议


    应用案例
    - 在工厂自动化控制系统中,JWS系列电源用于为传感器、执行器和控制器供电,确保系统稳定运行。
    - 在化学处理设备中,JWS系列电源作为主电源供应,保证设备长时间连续工作。
    - 在测试测量设备中,JWS系列电源用于提供稳定的电源,保证测试结果的准确性。
    使用建议
    - 在安装JWS系列电源时,应确保良好的散热条件,尤其是对于JWS300和JWS600型号,应避免过热影响其正常工作。
    - 在应用环境中,如存在高湿度或极端温度变化,应注意电源的防护措施,避免损坏。
    - 对于需要远程控制的场景,建议使用带有远程开关控制功能的型号。

    兼容性和支持


    JWS系列电源与大多数常见的电气设备兼容,可广泛应用于各种工业控制系统。厂商提供了全面的技术支持和服务,包括五年质保和详细的使用手册,帮助用户解决问题并提供优化方案。

    常见问题与解决方案


    问题1:如何解决启动电流过高的问题?
    解决方案:在输入侧添加适当的输入滤波器,以降低启动电流。
    问题2:如何改善电磁干扰问题?
    解决方案:在电源输出端增加EMI滤波器,如MAW1202-22、MAW1203-22、MB1210或MB1216。
    问题3:如何优化电源的稳定性和效率?
    解决方案:确保电源安装在良好通风且无尘的环境中,定期进行检查和维护。

    总结和推荐


    综上所述,JWS系列单输出工业电源以其出色的性能、广泛的应用范围和可靠的品质,成为许多工业应用的理想选择。五年质保和高效能使其在市场上具备强大的竞争力。推荐用户根据具体应用场景选择合适的型号,以获得最佳使用效果。

JWS50-15/A参数

参数
电压-输出3 -
电压-输出1 15V
电流-输出1 3.5A
负载调节 120mV
最大输入电压 265V(AC)
输出数量 1
最小输入电压 85V(AC)
电压-输出4 -
电压-输出2 -
电流-输出2 -
输出功率 50W
长*宽*高 158.8mm*85.1mm*36.8mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 散装

JWS50-15/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

JWS50-15/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA 开关电源 TDK-LAMBDA JWS50-15/A JWS50-15/A数据手册
