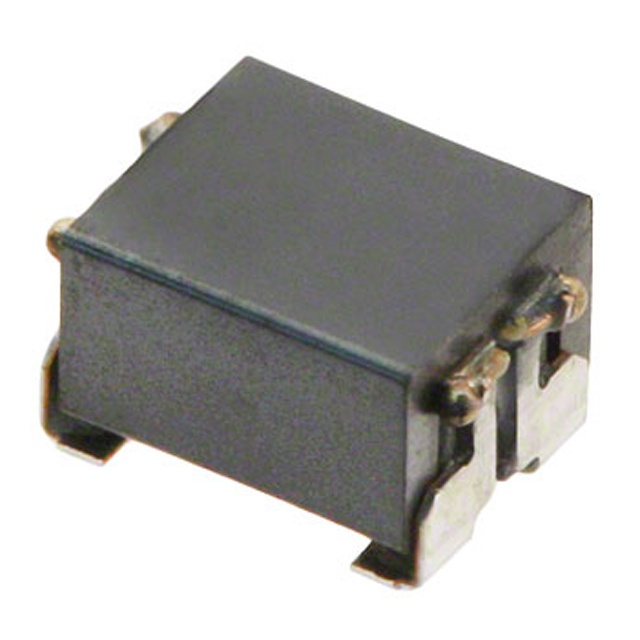

B82789C0513N001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 80V 42V 250mA 2 51μH 2.8KΩ 550mΩ 1812 贴片安装 5.2mm(长度)*3.5mm(高度)
供应商型号: MCN-B82789C0513N001
供应商: 海外现货
标准整包数: 2500
TDK 共模滤波器 B82789C0513N001

B82789C0513N001概述

    # TDK Electronics B82789C0/S0系列共模电感技术手册解析

    产品简介


    基本概述
    TDK Electronics推出的B82789C0/S0系列共模电感是专为数据线和信号线设计的高性能电磁干扰(EMI)抑制组件。此系列产品具备优异的抗噪能力和稳定的电气特性,广泛应用于汽车、工业现场总线系统及通信设备等领域。
    主要功能
    - 对称与非对称干扰抑制:有效减少数据信号中的高频干扰,保护关键电路不受外部噪声影响。
    - 频段适应性:支持数MHz范围内的数据信号无损传输。
    - 温度稳定性:能够在-55°C至+150°C的极端环境下稳定运行。
    应用领域
    - 汽车行业(如CAN和FlexRay总线)
    - 工业自动化控制
    - 电信设备中的线路卡
    - 其他需要EMI抑制的应用场景

    技术参数


    以下列出了B82789C0/S0系列的主要技术规格:
    | 参数 | 规格 |

    | 额定电压 | 42V AC / 80V DC |
    | 额定电感量 | 11μH ~ 100μH |
    | 额定电流 | 150mA ~ 300mA |
    | 温度范围 | -55°C ~ +150°C |
    | 测量条件 | Agilent 4284A, 100kHz, 0.1mA |
    产品特点与优势
    独特功能
    1. 高温耐受性:高至+150°C的工作温度使其适合恶劣环境。
    2. 防焊接损伤:支持符合JEDEC标准的回流焊操作。
    3. 低EMC问题:有效降低信号线上的EMC问题。
    市场竞争力
    该产品通过了AEC-Q200认证,表明其可靠性满足汽车电子需求;同时符合RoHS规范,环保友好。这些特性使得它在市场上具有很强的竞争优势。
    应用案例与使用建议
    实际应用场景
    在汽车领域,该电感常用于车载网络通信(如CAN和FlexRay总线),确保高速数据传输的稳定性;在工业环境中,可作为工厂自动化系统的数据线滤波器。
    使用建议
    - 确保安装时留有足够的散热空间。
    - 若需额外屏蔽效果,可在电感周围增加金属外壳。
    - 注意焊接工艺的一致性,避免因不良焊接导致失效。
    兼容性与支持
    兼容性
    B82789C0/S0系列可与其他TDK电子产品无缝配合,形成完整的解决方案。对于特殊需求,还可定制化服务以提高适配度。
    支持信息
    TDK提供详尽的技术文档和专业客服支持,帮助客户快速解决问题并优化系统设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温升过高 | 减少负载电流或改进散热设计 |
    | 插入损耗异常 | 检查连接是否正确 |
    | 环境湿度超标 | 使用密封包装或调整存储条件 |
    总结与推荐
    综合评估
    B82789C0/S0系列共模电感凭借其卓越的电气性能、广泛的适用性和强大的环境适应能力,成为同类产品中的佼佼者。无论是汽车行业还是工业自动化,都能发挥出色表现。
    推荐结论
    强烈推荐此款产品用于需要严格EMI防护的应用场合。其稳定的性能和丰富的选项使其成为设计师的理想选择。

B82789C0513N001参数

参数 值
额定电压-AC 42V
额定电压-DC 80V
阻抗 2.8KΩ
电感值 51μH
直流电阻 550mΩ
额定电流 250mA
线路数量 2
长*宽*高 5.2mm(长度)*3.5mm(高度)
通用封装 1812
安装方式 贴片安装
应用等级 工业级
包装方式 卷带装

B82789C0513N001厂商介绍

TDK Corporation是一家电子元器件公司,产品涉及薄膜电容器、铝电解电容器、传感器模块及可编程导轨安装隔离式DC-DC转换器,并提供产品技术支持与应用指南。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TDK 相关型号,如 C3216X5R1V226M160AC、ACM70V-701-2PL-TL00、RC0805FR-07100RL、ACM7060-701-2PL-TL01 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。
