ACM2012-222-2P-T001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 50V 150mA 2 2.2KΩ@ 100MHz 2.5Ω 0805 水平安装,贴片安装 2mm*1.2mm*1.3mm
供应商型号: 31M-ACM2012-222-2P-T001
供应商: 云汉优选
标准整包数: 5

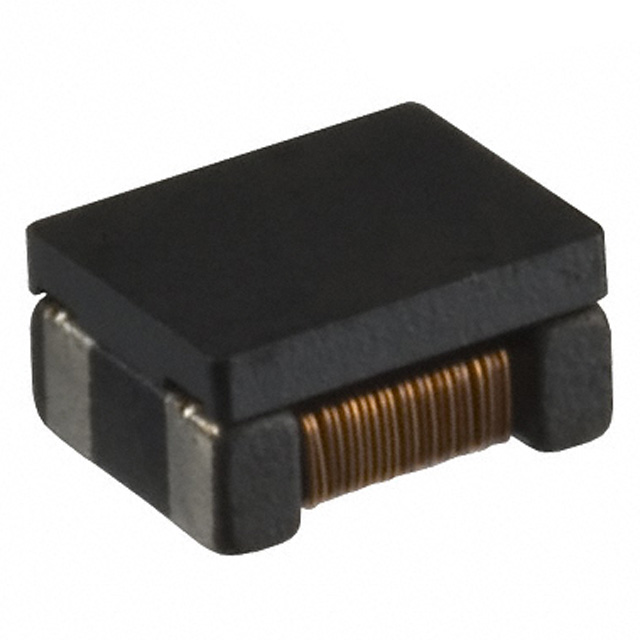

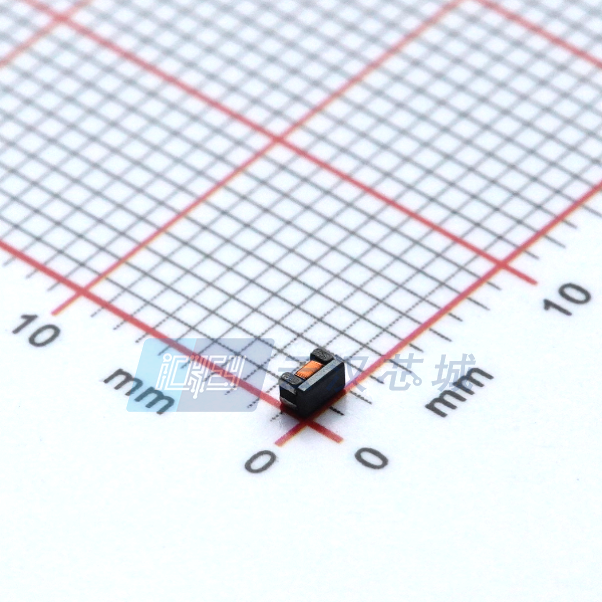

TDK 共模滤波器 ACM2012-222-2P-T001

ACM2012-222-2P-T001概述

    ACM2012型汽车信号线共模滤波器技术手册

    一、产品简介


    ACM2012型共模滤波器是为汽车多媒体接口(如MOST、USB2.0、IDB-1394等)辐射噪声抑制而设计的。这些滤波器主要用于车载娱乐信息系统,具有广泛的应用场景,适用于需要高度可靠性的场合。此外,ACM2012型符合AEC-Q200标准,确保了其在恶劣环境下的稳定性和可靠性。

    二、技术参数


    | 参数 | 值 |

    | 尺寸(L x W) | 2.0 x 1.2 mm |
    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电流 | 400 mA |
    | 额定电压 | 50 V |
    | 阻抗(最小值) | 65 Ω |
    | 阻抗(典型值) | 90 Ω |
    | 阻抗(最大值) | 2200 Ω |
    | 直流电阻(1条线) | 0.19 Ω至2.5 Ω |
    注:不同型号的阻抗规格略有不同,请根据具体型号选择适合的产品。

    三、产品特点和优势


    1. 高可靠性:ACM2012型共模滤波器能够在极端温度下(-40°C至+105°C)保持高性能。
    2. 广泛的阻抗范围:提供多种阻抗规格以满足不同的应用需求。
    3. 低直流电阻:保证信号传输过程中能量损失小,提高系统效率。
    4. 优异的共模EMI抑制能力:有效抑制因共模干扰引起的电磁干扰。
    5. 兼容AEC-Q200标准:确保产品在汽车行业中的广泛应用。

    四、应用案例和使用建议


    ACM2012型共模滤波器在汽车多媒体系统的辐射噪声抑制方面表现出色,特别是在MOST、USB2.0和IDB-1394等接口上。在使用过程中,应注意以下几点:
    1. 预热组件:在焊接前,必须对组件进行预热,以防止温度差超过150°C。
    2. 避免过度加热:过热可能导致短路或性能下降。
    3. 正确布局电路板:非磁屏蔽类型的电路板应小心布置线圈,以避免磁干扰导致的功能异常。
    4. 静电防护:使用防静电腕带以防止静电损坏。

    五、兼容性和支持


    ACM2012型共模滤波器与其他电子元器件或设备的兼容性良好,可广泛应用于各类车载娱乐信息系统中。制造商提供了详细的交付规范和安全提醒,以确保产品的正确和安全使用。如有特殊需求或问题,请联系制造商获取技术支持。

    六、常见问题与解决方案


    1. 问题:焊接后终端电极变质。
    解决办法:确保存储时间不超过6个月,遵守规定的存储条件(温度5至40°C,湿度10%至75%)。
    2. 问题:过热导致性能下降。
    解决办法:注意焊接后的修正应在规格确定的条件下进行。
    3. 问题:安装后残留应力导致芯片故障。
    解决办法:在安装到设备时,确保印刷电路板的整体及局部变形不会对芯片施加应力。

    七、总结和推荐


    ACM2012型共模滤波器以其出色的共模EMI抑制能力和广泛的工作温度范围,在汽车多媒体系统中展现出卓越的性能。其优良的设计和可靠性使其成为同类产品中的佼佼者。对于需要高度可靠性和强抗干扰能力的应用场景,ACM2012型是理想的选择。强烈推荐用于汽车娱乐信息系统等应用。

ACM2012-222-2P-T001参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 2.2KΩ@ 100MHz
电感值 -
直流电阻 2.5Ω
额定电流 150mA
长*宽*高 2mm*1.2mm*1.3mm
通用封装 0805
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ACM2012-222-2P-T001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ACM2012-222-2P-T001数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK ACM2012-222-2P-T001 ACM2012-222-2P-T001数据手册

ACM2012-222-2P-T001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.9849
50+ ¥ 1.6262
150+ ¥ 1.399
500+ ¥ 1.2442
2000+ ¥ 1.1489
4000+ ¥ 1.08
库存: 10000
起订量: 5 增量: 2000
交货地:
最小起订量为:5
合计: ¥ 9.92
直接购买
加入购物车
