ACM2012-121-2P-T001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 50V 370mA 2 340nH 120Ω@ 100MHz 220mΩ 0805 水平安装,贴片安装 2mm*1.2mm*1.3mm
供应商型号: UNP-ACM2012-121-2P-T001
供应商: 海外现货
标准整包数: 1

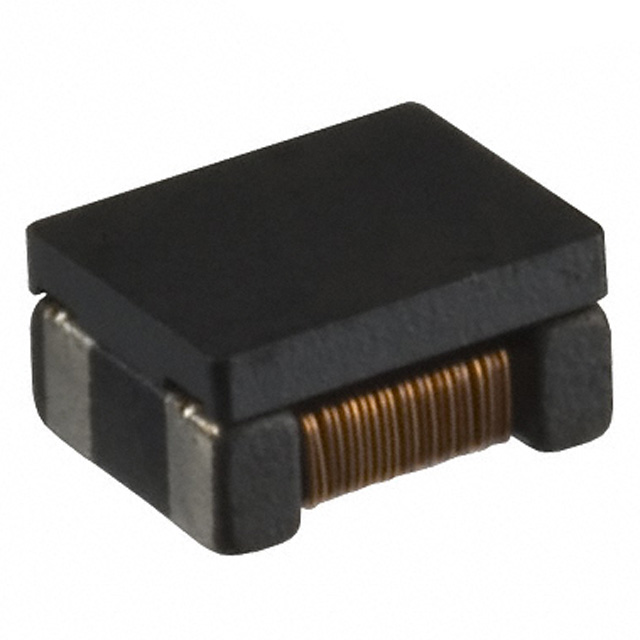

TDK 共模滤波器 ACM2012-121-2P-T001

ACM2012-121-2P-T001概述


    产品简介


    电子元器件:ACM系列——ACM2012型共模滤波器
    ACM2012型共模滤波器是为汽车信号线(如娱乐信息系统)设计的一种高性能电磁干扰抑制组件。其主要用于抑制多媒体接口(如MOST、USB2.0、IDB-1394等)的辐射噪声,保证车内通信系统的稳定运行。产品符合AEC-Q200标准,广泛应用于现代汽车娱乐系统中。

    技术参数


    - 温度范围:-40°C至+105°C
    - 额定电流:最大400mA
    - 额定电压:最高50V
    - 阻抗范围(100MHz):
    - 最小值:65Ω至1500Ω
    - 典型值:90Ω至1000Ω
    - 最大值:220Ω至2200Ω
    - 直流电阻(每条线路):最大0.50Ω
    - 存储条件:温度:5°C至40°C,湿度:10%至75%RH
    - 包装方式:每盘2000个,直径13.0mm±0.2mm

    产品特点和优势


    ACM2012型共模滤波器的主要优势在于其广泛的工作温度范围和高可靠性。它能有效抑制汽车娱乐系统中的高频噪声,而不会影响正常信号传输。此外,其紧凑的设计和多样化的阻抗选择使其适用于多种不同的应用场合,提供了高度的灵活性和适应性。通过严格的AEC-Q200认证,确保了其在汽车工业中的可靠性和耐用性。

    应用案例和使用建议


    应用案例
    ACM2012型共模滤波器常用于汽车多媒体系统中,例如MOST、USB2.0、IDB-1394等接口。这些系统通常需要高可靠的噪声抑制,以确保通信质量。在汽车多媒体系统中,ACM2012型共模滤波器可以有效地抑制车载多媒体系统中的电磁干扰,从而提升整体的信号质量和稳定性。
    使用建议
    为了保证最佳性能和延长使用寿命,在使用ACM2012型共模滤波器时,需要注意以下几点:
    - 预热处理:在焊接之前进行适当的预热处理,防止温度差异超过150°C。
    - 组装后处理:确保焊接后的校正符合规定的条件,避免因过热导致性能下降或寿命缩短。
    - 环境条件:避免在腐蚀性气体(如盐、酸、碱等)环境中使用或储存。
    - 保护措施:使用防静电手环来接地身体中的静电,避免对元件造成损坏。

    兼容性和支持


    ACM2012型共模滤波器与多种汽车多媒体接口兼容,如MOST、USB2.0和IDB-1394等。制造商提供详细的技术文档和售后支持,帮助用户正确安装和维护。对于特定的应用需求,用户可以通过联系制造商获取进一步的支持和定制服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现短路 | 检查焊接温度和时间,确保在规定的范围内 |
    | 性能不稳定 | 检查预热处理和焊接后冷却过程是否符合规范 |
    | 寿命缩短 | 检查是否暴露在高温或高湿度环境下 |

    总结和推荐


    ACM2012型共模滤波器凭借其广泛的温度范围、高可靠性和灵活的阻抗选择,成为汽车娱乐系统中不可或缺的组件。其优异的性能和严格的质量控制使其在汽车电子产品市场中具有较高的竞争力。因此,我们强烈推荐在设计和制造汽车娱乐系统时采用这款高性能的共模滤波器。

ACM2012-121-2P-T001参数

参数
额定电压-AC -
额定电压-DC 50V
阻抗 120Ω@ 100MHz
电感值 340nH
直流电阻 220mΩ
额定电流 370mA
线路数量 2
长*宽*高 2mm*1.2mm*1.3mm
通用封装 0805
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

ACM2012-121-2P-T001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ACM2012-121-2P-T001数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK ACM2012-121-2P-T001 ACM2012-121-2P-T001数据手册

ACM2012-121-2P-T001封装设计

查看详情并下载
Symbol
Footprint
3D Model
