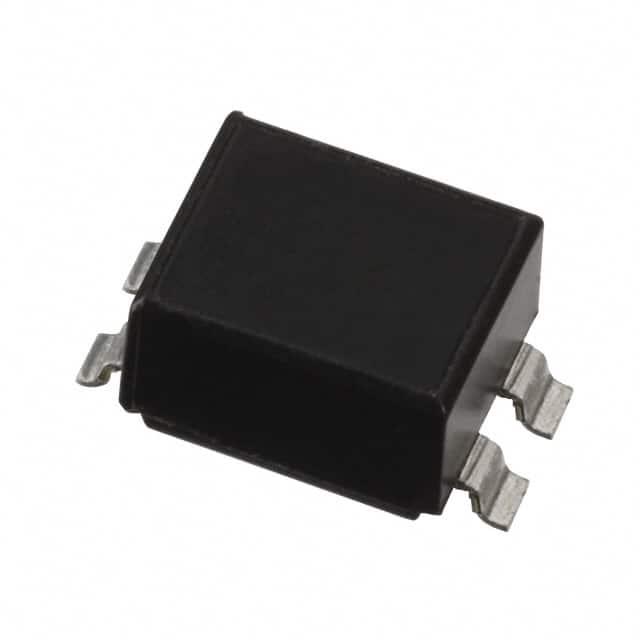

ZJYS81R5-2P24T-G01

产品分类: 共模滤波器
厂牌: TDK
产品描述: 80V 500mA 2 23.5μH 1KΩ@ 100MHz 150mΩ SMD 水平安装,贴片安装 7.1mm*6mm*5mm
供应商型号: 12M-ZJYS81R5-2P24T-G01
供应商: 云汉优选
标准整包数: 1500
TDK 共模滤波器 ZJYS81R5-2P24T-G01

ZJYS81R5-2P24T-G01概述

    电子元器件产品技术手册:ZJYS81R5型共模滤波器

    1. 产品简介


    ZJYS81R5型是属于ZJYS81系列的产品,主要用于汽车信号线中的电磁兼容(EMC)组件。这款共模滤波器的设计目的是在不干扰传输信号的前提下有效去除噪声,同时保证高质量信号的传输。特别适用于如CAN-bus系统等数字信号处理系统中的数据传输中常见的共模噪声的消除。

    2. 技术参数


    | 参数项 | 描述 |

    | 储存温度范围 | -40°C至+125°C |
    | 工作温度范围 | -40°C至+125°C |
    | 包装数量 | 1,500个/卷 |
    | 单件重量 | 0.4克 |
    | 引脚阻抗(直流电阻) | ≤0.15Ω |
    | 额定电流 | ≤0.5A |
    | 绝缘电阻 | ≥100MΩ |
    | 最大额定电压 | 80V |

    3. 产品特点和优势


    - 高效噪声抑制:设计用于在保持信号质量的同时有效地抑制共模噪声。
    - 适用广泛:适用于多种汽车信号线,特别是数字信号处理系统中的数据传输。
    - 结构紧凑:采用表面贴装(SMD)类型设计,适合现代电子设备的小型化趋势。
    - 环保合规:符合RoHS指令和无卤素标准,有助于环保。
    - 可靠性高:能够在-40°C到+125°C的工作温度范围内稳定运行,适应多种工作环境。

    4. 应用案例和使用建议


    - 应用实例:ZJYS81R5型共模滤波器常被用于汽车CAN-bus系统的数据传输,以确保高速数据传输过程中的信号质量。
    - 使用建议:
    - 在安装过程中,请先进行预热,温度差不应超过150°C。
    - 确保芯片周围没有应力残留,避免变形引起的短路或功能衰减。
    - 设计电路板时需注意磁性干扰问题,合理布局。

    5. 兼容性和支持


    - 兼容性:与大多数表面贴装设备兼容,适用于各种类型的电路板设计。
    - 厂商支持:TDK公司提供全面的技术支持,包括使用手册、安装指南和故障排除资料。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后出现短路现象 | 检查是否预热不足或温度超出限制 |
    | 信号传输不稳定 | 确认布局避免磁性干扰,重新检查连接 |
    | 长期存储后焊接性能下降 | 确认存储条件,防止湿度和气体腐蚀 |

    7. 总结和推荐


    综上所述,ZJYS81R5型共模滤波器是一款设计精良、可靠性高的产品,非常适合汽车及其他需要高效电磁兼容管理的应用。虽然该产品已停产,但对于现有应用来说,它仍是一个值得信赖的选择。强烈推荐使用此产品作为汽车信号线中的噪声抑制解决方案。

ZJYS81R5-2P24T-G01参数

参数
电感值 23.5μH
直流电阻 150mΩ
额定电流 500mA
线路数量 2
额定电压-AC -
额定电压-DC 80V
阻抗 1KΩ@ 100MHz
长*宽*高 7.1mm*6mm*5mm
通用封装 SMD
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

ZJYS81R5-2P24T-G01厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZJYS81R5-2P24T-G01数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK ZJYS81R5-2P24T-G01 ZJYS81R5-2P24T-G01数据手册

ZJYS81R5-2P24T-G01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 1.9406
15000+ ¥ 1.8824
库存: 90000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 2910.9
直接购买
加入购物车
