B82732F2901B001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 900mA 2 27mH@ 10 kHz 770mΩ(Typ) 水平安装,通孔安装 24.5mm*14.5mm*13.5mm
供应商型号: 3581848
供应商: element14
标准整包数: 1

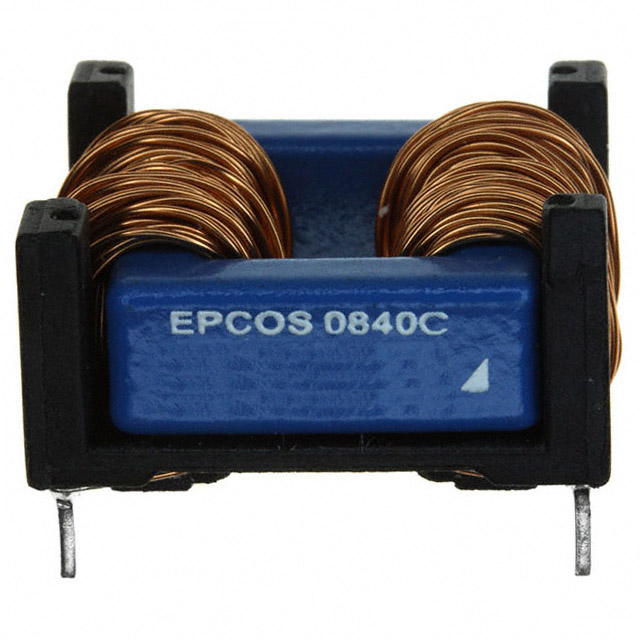

TDK 共模滤波器 B82732F2901B001

B82732F2901B001概述


    产品简介


    B82732F系列电流补偿框架式双扼流圈是一种高性能的电源线扼流圈,主要用于抑制共模和差模干扰。这类扼流圈采用电流补偿框架式结构,具有低电阻、高电感的特点。它们广泛应用于灯具电子镇流器、消费类电子产品中的大功率开关电源等领域。

    技术参数


    - 额定电压(VR):250 V AC (50/60 Hz)
    - 测试电压(Vtest):2000 V AC,持续2秒(线路/线路)
    - 额定温度(TR):+40°C
    - 额定电流(IR):0.45至1.6 A(在50 Hz和额定温度下)
    - 额定电感(LR):10至100 mH(测量条件为10 kHz,0.1 mA,+20°C)
    - 典型漏感(Lstray,typ):测量条件为10 kHz,5 mA,+20°C
    - 直流电阻(Rtyp):在+20°C条件下测量,典型值
    - 焊接性(无铅):Sn96.5Ag3.0Cu0.5: +(245 ± 5) °C, (3 ± 0.3) s
    - 焊料润湿率:≥95%(按IEC 60068-2-20,测试Ta)
    - 耐焊接热性(波峰焊接):+(260 ± 5) °C, (10 ± 1) s(按IEC 60068-2-20,测试Tb)
    - 气候类别:40/125/56(按IEC 60068-1)
    - 存储条件(包装):–25 °C … +40 °C, ≤75% RH
    - 重量:约10 g

    产品特点和优势


    1. 高电感低电阻:具备高电感,同时保持低电阻,有利于抑制干扰信号。
    2. 小漏感:漏感约为2%,有助于对称干扰抑制。
    3. 高脉冲处理能力:能够有效应对大电流脉冲。
    4. 优良的电感/额定电流比:保证了稳定的电感性能。
    5. 低高度设计:13.5 mm的高度适用于紧凑型设计。
    6. 符合标准:符合EN 60938-2 (VDE 0565-2) 和 UL 1283标准,RoHS兼容。
    7. 便于波峰焊接:设计适合波峰焊接工艺。

    应用案例和使用建议


    应用案例:
    - 用于灯具电子镇流器:在灯具的电子镇流器中,这些扼流圈可以有效抑制高频噪声,提高照明系统的稳定性和寿命。
    - 高功率开关电源:在高功率消费电子设备的开关电源中,它们可以防止因共模和差模干扰导致的性能下降。
    使用建议:
    - 在选择具体型号时,需根据实际工作电流和所需的电感量来选择合适的产品。
    - 在安装过程中,确保符合规定的焊接条件,避免因焊接不当导致的产品损坏。
    - 在使用前仔细阅读并遵循手册中的警告和注意事项,以确保最佳使用效果和延长产品寿命。

    兼容性和支持


    - 兼容性:本产品设计适合多种电子系统,与其他电子元器件和设备具有良好的兼容性。
    - 支持:提供相关的技术文档和培训,确保客户能够顺利安装和使用。

    常见问题与解决方案


    1. 问题:产品在高温环境下出现性能下降。
    解决方案:确保操作温度不超过最大值,遵循手册中的建议。

    2. 问题:焊接过程中出现裂纹。
    解决方案:检查焊接条件,确保符合手册中的要求,采用正确的焊接工艺。

    总结和推荐


    总结:B82732F系列电流补偿框架式双扼流圈具有高电感、低电阻、优异的耐温性能和焊接性,适合在各种电力电子设备中使用。其低漏感特性使得它在共模和差模干扰抑制方面表现出色。
    推荐:鉴于该产品的卓越性能和广泛的适用范围,强烈推荐在需要高效抑制电磁干扰的应用中使用。无论是电子镇流器还是消费类电子产品中的高功率开关电源,这些扼流圈都能提供可靠的支持。

B82732F2901B001参数

参数
直流电阻 770mΩ(Typ)
额定电流 900mA
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 27mH@ 10 kHz
长*宽*高 24.5mm*14.5mm*13.5mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

B82732F2901B001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82732F2901B001数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82732F2901B001 B82732F2901B001数据手册

B82732F2901B001封装设计

查看详情并下载
Symbol
Footprint
3D Model
