ZJYS51R5-2PT-01

产品分类: 共模滤波器
厂牌: TDK
产品描述: 50V 80V 2A 2 10.3μH 200Ω@ 100MHz 120mΩ SMD 水平安装,贴片安装 6.86mm*5.5mm*5.08mm
供应商型号: ZJYS51R5-2PT-01
供应商: 国内现货
标准整包数: 50

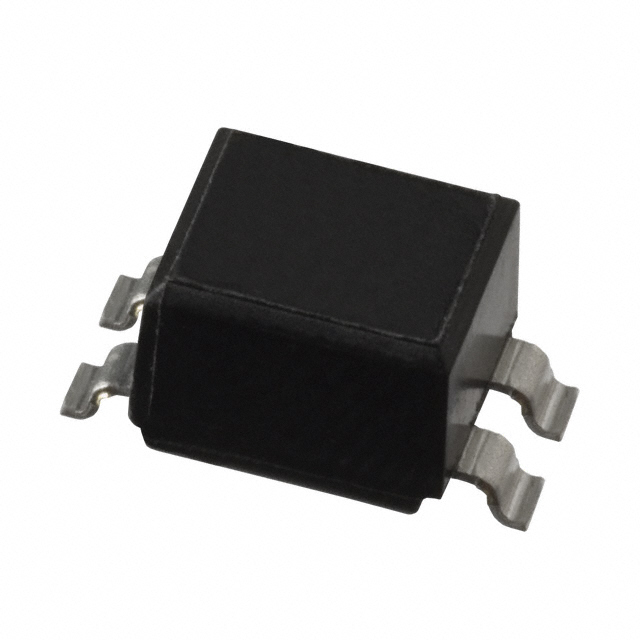

TDK 共模滤波器 ZJYS51R5-2PT-01

ZJYS51R5-2PT-01概述


    产品简介


    产品类型:
    ZJYS51R5系列是TDK公司生产的电磁兼容组件中的共模滤波器,专门用于信号线上的噪声抑制。这些共模滤波器特别适用于PC、电话、局域网(LAN)、综合业务数字网(ISDN)、数字程控交换机(PBX)以及游戏机、闭路电视(CTV)、CD-ROM、8毫米视频盒式磁带录像机等多种电子设备。
    主要功能:
    - 高效去除噪声,同时不会影响传输信号的质量。
    - 适合处理高速数据传输中的共模噪声。
    - 采用表面贴装技术(SMD),便于自动生产和组装。
    应用领域:
    - PC、电话和网络设备。
    - 家用电器和消费电子产品。
    - 数字通信和工业控制设备。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -25°C至+85°C |
    | 存储温度范围 | -25°C至+85°C |
    | 包装数量 | 1,500件/卷(部分型号为1,000件/卷) |
    | 单个重量 | 0.4克(部分型号为0.8克) |
    | 额定电压(直流) | 50V |
    | 额定电流 | 2A |
    | 测试电压(直流) | 125V(部分型号为250V) |
    | 绝缘电阻(直流50V,1分钟) | ≥100兆欧 |
    | 直流电阻(单线) | ≤0.12欧姆(部分型号≤0.10欧姆)|
    | 阻抗(+5°C至+35°C) | ≥200欧姆(20至300MHz,部分型号≥300欧姆)|

    产品特点和优势


    - 高可靠性: 适用于各种电子设备,能够在极端温度条件下保持稳定运行。
    - 高效噪声抑制: 在不影响信号质量的前提下,有效地去除噪声。
    - 耐用性: 额定电流高达2A,适用于电源线中的噪声抑制。
    - 环保认证: 符合RoHS指令,不含卤素。

    应用案例和使用建议


    应用案例:
    在一台数字程控交换机(PBX)的设计中,通过使用ZJYS51R5共模滤波器,有效降低了系统内部共模噪声,提高了信号传输的稳定性。
    使用建议:
    - 使用前请确保预热,避免芯片温度过快上升,以防止焊接过程中的热应力。
    - 为了确保焊接质量,建议使用回流焊机进行焊接,按照推荐的回流焊曲线操作。
    - 设计电路板时,应注意磁屏蔽效应,以避免因磁场干扰导致的误操作。

    兼容性和支持


    ZJYS51R5系列共模滤波器可以与其他标准电子元件兼容。制造商提供了详细的技术文档和支持服务,确保用户能够顺利使用产品并进行故障排查。如果需要定制化产品或超出标准范围的应用需求,建议直接联系制造商获取更多支持。

    常见问题与解决方案


    1. 问:焊接过程中出现开路现象怎么办?
    - 解决方案:检查焊接温度和时间是否符合规范要求。预热不足或焊接时间过长可能导致开路。建议严格按照回流焊曲线操作。
    2. 问:如何提高产品的使用寿命?
    - 解决方案:在存储和使用过程中,保持适当的温度和湿度条件,避免过度加热。避免暴露在腐蚀性气体环境中。

    总结和推荐


    总结:
    ZJYS51R5系列共模滤波器具有高效的噪声抑制能力,广泛应用于各种电子设备中。其高可靠性和耐用性使其成为电信、计算机和消费电子领域的理想选择。
    推荐:
    鉴于ZJYS51R5系列即将停产,强烈建议现有用户尽快采购库存,以便继续获得技术支持和售后服务。对于新项目,建议考虑类似功能的替代产品。

ZJYS51R5-2PT-01参数

参数
阻抗 200Ω@ 100MHz
电感值 10.3μH
直流电阻 120mΩ
额定电流 2A
线路数量 2
额定电压-AC 80V
额定电压-DC 50V
长*宽*高 6.86mm*5.5mm*5.08mm
通用封装 SMD
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZJYS51R5-2PT-01厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZJYS51R5-2PT-01数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK ZJYS51R5-2PT-01 ZJYS51R5-2PT-01数据手册

ZJYS51R5-2PT-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 6.0643
15000+ ¥ 5.8824
库存: 50000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 9096.45
