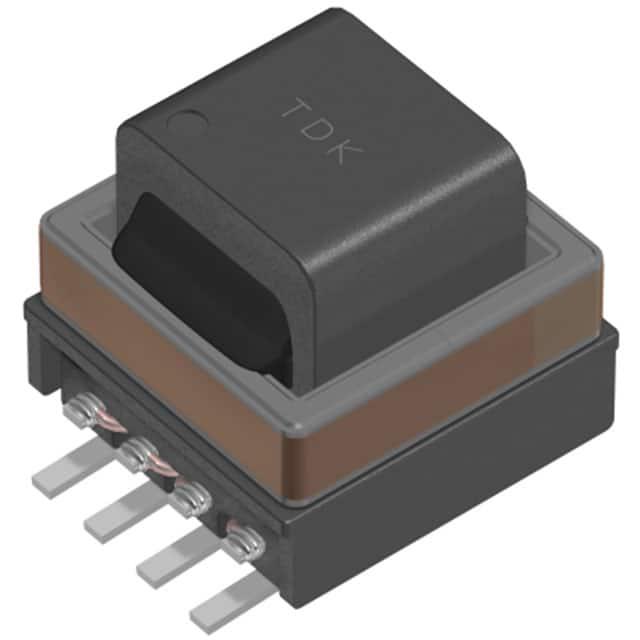

VGT10/9EE-X01S1P4

产品分类: 脉冲变压器
厂牌: TDK
产品描述: 1:1:1:1 Pulse Transformer SMD 贴片安装
供应商型号: CSJ-ST63766441
供应商: 海外现货
标准整包数: 1
TDK 脉冲变压器 VGT10/9EE-X01S1P4

VGT10/9EE-X01S1P4概述

    高质量文章:电子元器件技术手册解读

    1. 产品简介


    本文所讨论的产品是专为汽车电池管理系统(BMS)设计的表面贴装变压器系列,型号为VGT和VST。这类变压器主要用于锂离子电池电压监测系统,确保车辆在各种环境条件下的正常运行。它们具备高耐压性能和稳定的电气特性,适用于新能源汽车(xEV)的电池管理系统。

    2. 技术参数


    - 基本规格:
    - 产品型号:VGT10/9EE-X01S1P4, VGT10/9EE-X03S2P4, VGT10/9EE-204S2P4, VST10/9EE-202S2P4
    - 感应电压:2.8kVrms/1min, 1.4kVrms/1min
    - 温度范围:-40°C至+130°C
    - 自重:1.5g
    - 关键电气特性:
    - 漏感电感:≤2μH
    - 直流电阻:0.29Ω至0.49Ω(具体值依型号不同而异)
    - 匝数比:1:1:1:1

    3. 产品特点和优势


    - 高耐压性能:能够承受高达2.8kVrms的脉冲电压,确保在极端环境下可靠运行。
    - 稳定性:通过独特的结构设计和全自动生产线,保证了产品的长期稳定性和一致供应。
    - 抗震性能:提高抗振动能力,确保在汽车内部复杂环境中保持性能稳定。
    - 符合标准:所有型号均符合AEC-Q200标准,保证产品质量和可靠性。

    4. 应用案例和使用建议


    - 应用案例:这些变压器广泛应用于新能源汽车的锂离子电池监控系统,特别是在高温和震动条件下仍能保持稳定的性能。
    - 使用建议:安装时需遵循推荐的焊锡温度曲线,以确保焊接质量和长期稳定性。此外,在电路设计中应充分考虑电磁干扰的影响,避免漏磁导致误动作。

    5. 兼容性和支持


    - 兼容性:VGT和VST系列变压器可与其他标准SMD组件配合使用,确保在汽车电子系统中的无缝集成。
    - 厂商支持:制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和解决方案。

    6. 常见问题与解决方案


    - 问题1:漏磁导致误动作
    - 解决方案:确认并调整磁通泄漏的影响,避免在靠近水或尘埃的地方使用。

    - 问题2:功能丧失
    - 解决方案:避免将产品暴露在腐蚀性气体、盐分、酸性或碱性环境中。

    7. 总结和推荐


    - 总结:VGT和VST系列变压器凭借其出色的耐压性能、稳定性和抗震能力,在新能源汽车领域展现出卓越的应用价值。
    - 推荐:鉴于其显著的市场竞争力和技术优势,强烈推荐使用该系列变压器以满足现代电动汽车对高性能电子元件的需求。
    通过深入解读技术手册的内容,我们可以发现这些变压器不仅在技术指标上达到行业领先水平,而且在实际应用中表现出色,是构建高性能电动汽车电池管理系统的重要选择。

VGT10/9EE-X01S1P4参数

参数
匝数比 1:1:1:1
ET(伏特-时间) -
电感值 -
变压器类型 Pulse Transformer
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
