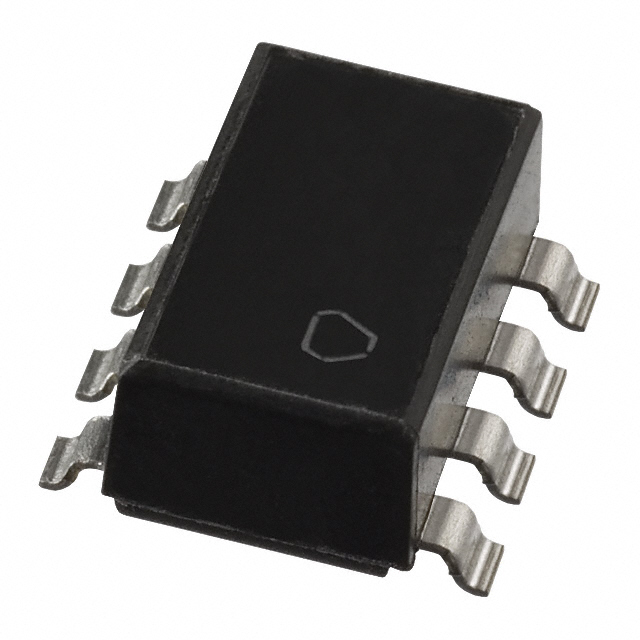

ZJYS5105-2PLT-01

产品分类: 共模滤波器
厂牌: TDK
产品描述: 50V 5A 2 100Ω@ 100MHz 10mΩ 水平安装,贴片安装 10.5mm*9mm*5.08mm
供应商型号: 445-2217-2-ND
供应商: Digi-Key
标准整包数: 1
TDK 共模滤波器 ZJYS5105-2PLT-01

ZJYS5105-2PLT-01概述


    产品简介


    产品名称: ZJYS51、ZJYS81系列共模扼流圈
    产品类型: 表面贴装型(SMD)共模滤波器
    主要功能: 共模滤波器,用于从传输信号中消除失真噪声,适用于高保真信号传输。
    应用领域: 个人电脑、电话、局域网(LAN)、综合业务数字网(ISDN)、数字程控交换机(PBX)、电子游戏、电视、CD-ROM驱动器、8毫米视频设备及其他电子装置。

    技术参数


    | 参数 | ZJYS51R5-2P(T), -2PB(T), -2PL(T), 5103-2PL(T) | ZJYS51R5-4P(T), -M4PA(T) | ZJYS5105-2PL(T) | ZJYS81R5-2PL25(T)-G01, -2PL51(T)-G01 |

    | 额定电压 (Edc(V)) | 50 | 50 | 50 | 80 |
    | 额定电流 (A) | 2 | 3 | 5 | 0.5 |
    | 测试电压 (Edc(V), 5秒) | 125 | 125 | 125 | 200 |
    | 绝缘电阻 (MΩ, DC 50V, 1分钟) | 100min. | 100min. | 100min. | 100min. |
    | 直流电阻 (Ω) | 0.06max. | 0.03max. | 0.01max. | 0.25/0.3max. |
    | 工作温度范围 (°C) | -25 to +85 | -25 to +85 | -25 to +85 | -40 to +125 |

    产品特点和优势


    1. 高性能共模滤波器: 专为减少传输信号中的噪声而设计,确保高保真信号传输。
    2. 适用于多种设备: 适用于个人电脑、电话、局域网、数字程控交换机等设备。
    3. 高耐受性: 最大电流承受能力达5A,可用于应对电源线噪声。
    4. 高电感值型号: ZJYS81R5-2PL25(T)-G01 和 ZJYS81R5-2PL51(T)-G01 适合CAN-BUS系统使用。
    5. SMD设计: 能够表面贴装,方便安装。
    6. 封装选择多样: 提供带包装和散装两种选择。

    应用案例和使用建议


    应用案例
    一个典型的案例是通过双绞线连接发送器和接收器时,ZJYS系列共模扼流圈可以有效防止辐射噪声。
    例如:当使用ZJYS51R5-2P(T) 或 4P(T) 模块时,在没有EMC滤波器的情况下,辐射噪声强度达到80 dBµV/m,而安装滤波器后,强度降至50 dBµV/m。
    使用建议
    1. 注意安装方向: 确保正确安装以避免影响信号质量。
    2. 匹配频率范围: 选择与应用频率范围相匹配的型号。
    3. 保持散热良好: 在高温环境下,注意确保良好的散热条件以避免过热。

    兼容性和支持


    该产品支持与各类SMD兼容的电路板,且可通过标准表面贴装工艺进行装配。厂商提供包括技术文档、样品及技术支持在内的全方位服务。如需进一步支持,请联系厂商客服部门。

    常见问题与解决方案


    1. 问题: 过热
    解决方案: 确保电路板有足够的散热空间,检查安装位置是否正确。
    2. 问题: 信号失真
    解决方案: 重新评估所选型号是否匹配实际使用频率范围。
    3. 问题: 安装方向错误
    解决方案: 请参考技术手册中的安装指南,确保安装方向正确。

    总结和推荐


    ZJYS系列共模扼流圈凭借其优良的设计、高效能表现及广泛的应用范围,在电子元件市场上具有极高的竞争力。无论是从防止噪声干扰还是提升信号传输质量的角度来看,该产品都是不二之选。建议在设计相关电子产品时优先考虑该系列产品。

ZJYS5105-2PLT-01参数

参数
额定电压-DC 50V
阻抗 100Ω@ 100MHz
电感值 -
直流电阻 10mΩ
额定电流 5A
线路数量 2
额定电压-AC -
长*宽*高 10.5mm*9mm*5.08mm
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
