B82724B2102N001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 1A 2 33mH@ 10 kHz 750mΩ(Typ) 水平安装,通孔安装 33.6mm*32.6mm*25mm
供应商型号: 495-5734-ND
供应商: Digi-Key
标准整包数: 240

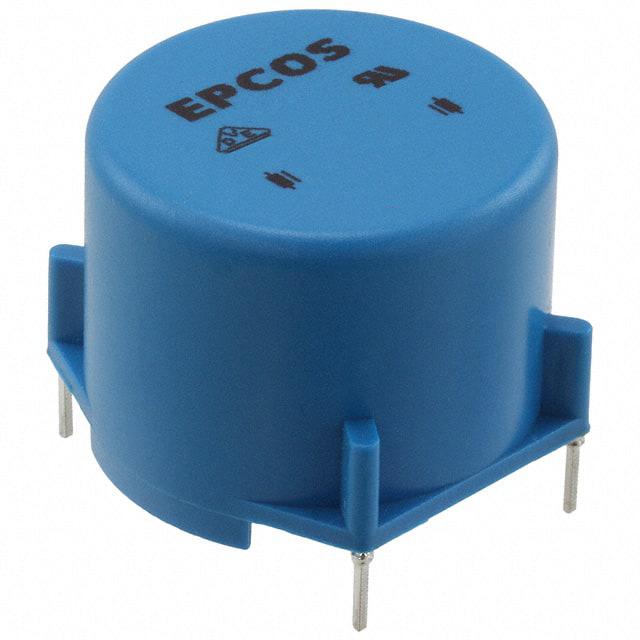

TDK 共模滤波器 B82724B2102N001

B82724B2102N001概述


    产品简介


    EPCOS AG 的电流补偿环形双扼流圈(型号 B82724B)是一种高性能的电源线扼流圈,专为抑制共模干扰而设计。其主要应用领域包括开关电源、灯具电子镇流器和功率逆变器。这些扼流圈具有高可靠性,适用于各种严苛的工作环境,并通过多项国际认证标准。

    技术参数


    - 额定电压:250 V AC (50/60 Hz)
    - 额定电感:1.8 mH 至 100 mH
    - 额定电流:0.5 A 至 6 A(分别对应 +40 °C、+50 °C 和 +60 °C)
    - 构造特征:
    - 环形双扼流圈结构
    - 镀环氧涂层的铁氧体芯
    - 塑料外壳带嵌入式引脚(UL 94 V-0)
    - 密封填充物(UL 94 V-0)
    - 分区绕组

    产品特点和优势


    - 高共振频率:采用特殊绕线技术,确保高共振频率,适用于高频应用。
    - 低漏电感:约为 1% 的漏电感,用于对称干扰抑制。
    - 适用波峰焊接:设计符合 EN 60938-2 (VDE 0565-2) 和 UL 1283 标准。
    - RoHS 兼容:符合欧盟环保标准。
    - 材料特性:
    - 阻燃指数(GWFI):+850 °C
    - 起燃温度(GWIT):+775 °C
    - 比较跟踪指数(CTI):175 V
    - 压力测试(BP):+125 °C

    应用案例和使用建议


    - 开关电源:B82724B 可以有效抑制共模干扰,提高电源的稳定性和可靠性。
    - 电子镇流器:在照明系统中使用时,可以减少电磁干扰,提升灯具的使用寿命。
    - 功率逆变器:应用于工业场合时,可提高系统效率,减少不必要的能量损耗。
    使用建议:
    - 在高温环境中使用时,建议监控工作温度,确保不会超过额定温度范围。
    - 使用波峰焊时,需遵循特定的焊接条件,避免对塑料外壳造成损害。

    兼容性和支持


    - 兼容性:B82724B 与其他标准电源模块和设备兼容,便于集成到现有系统中。
    - 支持与维护:EPCOS AG 提供全面的技术支持和售后服务,包括产品认证、维修和升级服务。

    常见问题与解决方案


    - 问题 1:如何确认产品的适用温度范围?
    - 解决方案:请参考技术手册中的额定温度参数,确保在工作过程中不会超过额定温度。

    - 问题 2:波峰焊接时需要注意什么?
    - 解决方案:请严格遵守手册中的焊接条件,特别是焊接温度不应超过引脚允许的最高温度。

    - 问题 3:如果需要对产品进行密封处理,需要注意哪些问题?
    - 解决方案:需确保密封材料不会对线圈绝缘材料、塑料部件或粘合部位产生负面影响,同时也要检查其对高频性能的影响。

    总结和推荐


    EPCOS AG 的电流补偿环形双扼流圈 B82724B 是一款设计精良、性能卓越的电源线扼流圈,非常适合于各种高要求的应用环境。其独特的技术优势和广泛的适用范围使其在市场上具有较强的竞争力。强烈推荐在需要高效共模干扰抑制和高可靠性电源管理的应用场景中使用。

B82724B2102N001参数

参数 值
阻抗 -
电感值 33mH@ 10 kHz
直流电阻 750mΩ(Typ)
额定电流 1A
线路数量 2
额定电压-AC 250V
额定电压-DC -
长*宽*高 33.6mm*32.6mm*25mm
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘装

B82724B2102N001厂商介绍

TDK Corporation是一家电子元器件公司,产品涉及薄膜电容器、铝电解电容器、传感器模块及可编程导轨安装隔离式DC-DC转换器,并提供产品技术支持与应用指南。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TDK 相关型号,如 C3216X5R1V226M160AC、ACM70V-701-2PL-TL00、RC0805FR-07100RL、ACM7060-701-2PL-TL01 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

B82724B2102N001数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82724B2102N001 B82724B2102N001数据手册
