B82732F2451B001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 450mA 2 100mH@ 10 kHz 2.93Ω(Typ) 水平安装,通孔安装 24.5mm*14.5mm*13.5mm
供应商型号: 871-B82732F2451B001
供应商: Mouser
标准整包数: 1

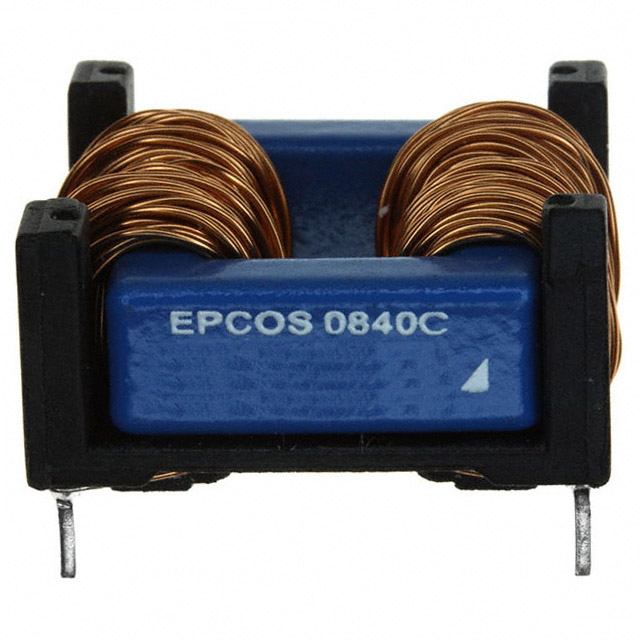

TDK 共模滤波器 B82732F2451B001

B82732F2451B001概述


    产品简介


    Power Line Chokes B82732F 是一种电流补偿框架核心双扼流圈,广泛应用于电源线的干扰抑制。这些电子元器件主要用于抑制共模和差模干扰,适用于电子镇流器、高功率开关电源等消费电子产品中。其额定电压为250 V AC,额定电流范围为0.45到1.6 A,温度范围为+40 °C,具有较高的电感值(10到100 mH),并表现出良好的电磁干扰抑制性能。

    技术参数


    - 额定电压 (VR):250 V AC (50/60 Hz)
    - 测试电压 (Vtest):2000 V AC,持续2秒(线间)
    - 额定温度 (TR):+40 °C
    - 额定电流 (IR):50 Hz条件下,根据温度变化进行标称
    - 额定电感 (LR):10至100 mH,测量条件为10 kHz,0.1 mA,+20 °C
    - 电感公差:+20 °C下为-30/+50%
    - 直流偏磁下的电感下降率:小于10%
    - 典型散杂感抗 (Lstray,typ):10 kHz,5 mA,+20 °C下测得
    - 典型直流电阻 (Rtyp):+20 °C下测得
    - 焊料性(无铅):Sn96.5Ag3.0Cu0.5
    - 浸焊面积润湿性:≥95%(IEC 60068-2-20,Ta测试)
    - 耐热冲击性(波峰焊):+260 ±5 °C,10 ±1 秒(IEC 60068-2-20,Tb测试)
    - 气候类别:40/125/56(IEC 60068-1)
    - 存储条件:包装下-25 °C至+40 °C,相对湿度<75%
    - 重量:约10 g
    - 认证:EN 60938-2, UL 1283

    产品特点和优势


    Power Line Chokes B82732F 的设计具有以下几个显著优势:
    - 高电感低电阻:具备较高的电感值,同时保持较低的电阻,有助于提高电路效率。
    - 对称干扰抑制能力:典型的散杂感抗约为2%,可以有效抑制对称干扰。
    - 优良的耐脉冲处理能力:能够应对高脉冲电压,提升可靠性。
    - 紧凑设计:高度仅为13.5 mm,适合紧凑空间应用。
    - 符合国际标准:设计符合EN 60938-2和UL 1283标准,RoHS兼容,保证了产品的质量和环保性能。
    - 焊接性能:优秀的焊料性和浸焊面积润湿性确保了良好的连接质量。

    应用案例和使用建议


    应用案例:
    - 电子镇流器:抑制共模和差模干扰,确保灯具稳定运行。
    - 高功率开关电源:广泛应用于消费电子产品中,确保电源系统的稳定性和安全性。
    使用建议:
    - 温度管理:严格遵守应用中的环境温度限制,避免过热导致性能下降。
    - 波峰焊注意事项:确保焊接温度和时间满足标准要求,避免损坏元件。
    - 组装和封装:采用适当的封装材料以防止压力损伤,避免长期使用中的潜在风险。

    兼容性和支持


    - 兼容性:与常见的电子设备和系统兼容,确保顺畅集成。
    - 技术支持:提供详尽的技术文档和应用指南,帮助用户正确安装和使用。

    常见问题与解决方案


    - Q: 如何确保焊接品质?
    - A: 遵循制造商规定的焊接温度和时间,确保良好的焊点和电气连接。
    - Q: 如何避免温度过高?
    - A: 在实际应用中监控温度,如需更高温度支持请选用相应型号。
    - Q: 如何避免长时间机械应力造成的影响?
    - A: 使用适当的封装材料,并定期检查以确保结构完整性。

    总结和推荐


    Power Line Chokes B82732F 在高功率开关电源和电子镇流器等应用中表现出色,凭借其卓越的设计和多项认证,在行业内具有显著的竞争优势。尽管需要仔细考虑安装和使用过程中的注意事项,但总体而言,这是一款非常可靠且高效的电子元器件。我们强烈推荐使用这一产品来满足相关需求。

B82732F2451B001参数

参数
额定电压-DC -
阻抗 -
电感值 100mH@ 10 kHz
直流电阻 2.93Ω(Typ)
额定电流 450mA
线路数量 2
额定电压-AC 250V
长*宽*高 24.5mm*14.5mm*13.5mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

B82732F2451B001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82732F2451B001数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82732F2451B001 B82732F2451B001数据手册

B82732F2451B001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3345 ¥ 19.7265
10+ $ 1.6215 ¥ 13.7017
100+ $ 1.3932 ¥ 11.7725
500+ $ 1.296 ¥ 10.9512
770+ $ 1.2636 ¥ 10.6774
5390+ $ 1.1865 ¥ 10.0259
库存: 1436
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.72
