首页  >  产品百科  >  ZJYS51R5-M4PAT-01

ZJYS51R5-M4PAT-01

产品分类: 共模滤波器
厂牌: TDK
产品描述: 50V 500mA 4 9.6μH 200Ω@ 100MHz 250mΩ 垂直安装,贴片安装 10.5mm*6.86mm*5.08mm
供应商型号:
供应商:
标准整包数: 0

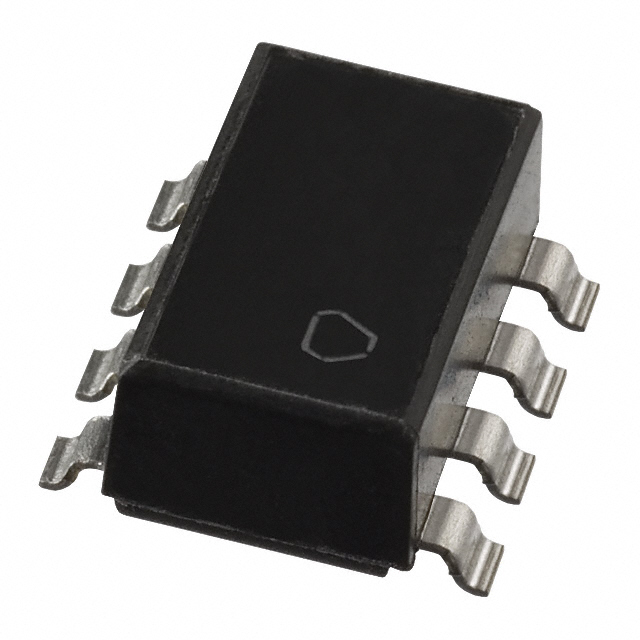

TDK 共模滤波器 ZJYS51R5-M4PAT-01

ZJYS51R5-M4PAT-01概述

    ZJYS51R5 系列共模滤波器技术手册

    1. 产品简介


    ZJYS51R5系列共模滤波器是专为信号线设计的电磁兼容性(EMC)组件,主要用于去除传输信号中的噪声,确保高传输质量。这些滤波器适用于各种消费类电子产品,如个人电脑(PC)、电话、局域网(LAN)、数字程控交换机(ISDN)、游戏机、电视(CTV)、CD-ROM、8毫米视频磁带录像机等。其主要功能是通过过滤共模噪声来提高数据传输的质量,同时保持对信号传输的影响最小。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压 | 50 V |
    | 额定电流 | 2 A |
    | 测试电压(5秒) | 125 V |
    | 绝缘电阻(直流50V,1分钟) | ≥100 MΩ |
    | 直流电阻(每条线路) | ≤0.12 Ω |
    | 阻抗(20至300 MHz范围内) | ≥200 Ω |
    | 操作温度范围 | -25°C 至 +85°C |
    | 存储温度范围 | -25°C 至 +85°C |

    3. 产品特点和优势


    ZJYS51R5系列共模滤波器的主要特点是其优异的高频阻抗特性,在20至300 MHz范围内阻抗不低于200 Ω,这使其非常适合用于高速数据传输环境。其SMD(表面贴装)结构使得安装简便,适应于现代电路板设计。额定电流达2 A,可用于电源线的噪声抑制。此外,产品符合RoHS指令并采用无卤素材料,满足环保要求。

    4. 应用案例和使用建议


    ZJYS51R5系列共模滤波器适用于多种消费类电子设备,包括但不限于个人电脑、电话、游戏机等。在使用时需要注意的是,应根据电路设计的要求合理布置滤波器,避免因磁干扰导致的故障。同时,需要遵循正确的焊接工艺,例如预热温度应控制在245°C以内以防止过度加热。

    5. 兼容性和支持


    ZJYS51R5系列共模滤波器具有较好的兼容性,可以与多种电子设备和其他组件协同工作。制造商提供了详细的技术支持和维护信息,包括存储条件、焊接温度控制等方面的指导。建议用户在使用前仔细阅读相关资料以确保正确使用。

    6. 常见问题与解决方案


    1. 问题:如何确定正确的焊接温度?
    - 解决方案:应将预热温度设定在150°C左右,焊接峰值温度设定在230°C至245°C之间。

    2. 问题:如何避免过热导致的性能劣化?
    - 解决方案:严格控制焊接时间和温度,确保不超过规定的限制。建议使用温控焊台并监测实时温度。

    7. 总结和推荐


    总体来看,ZJYS51R5系列共模滤波器凭借其出色的高频阻抗特性和高可靠性,在信号传输中表现出色。尽管产品即将停产,但由于其广泛的应用领域和良好的性能,仍然值得推荐使用。建议用户在使用过程中严格遵守操作规范,并结合实际需求选择合适的型号。
    请注意,本手册中的产品即将停产,请查阅我们的网站以获取替代品信息。

ZJYS51R5-M4PAT-01参数

参数
额定电压-AC -
额定电压-DC 50V
阻抗 200Ω@ 100MHz
电感值 9.6μH
直流电阻 250mΩ
额定电流 500mA
线路数量 4
长*宽*高 10.5mm*6.86mm*5.08mm
安装方式 垂直安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ZJYS51R5-M4PAT-01厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZJYS51R5-M4PAT-01数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK ZJYS51R5-M4PAT-01 ZJYS51R5-M4PAT-01数据手册

ZJYS51R5-M4PAT-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
