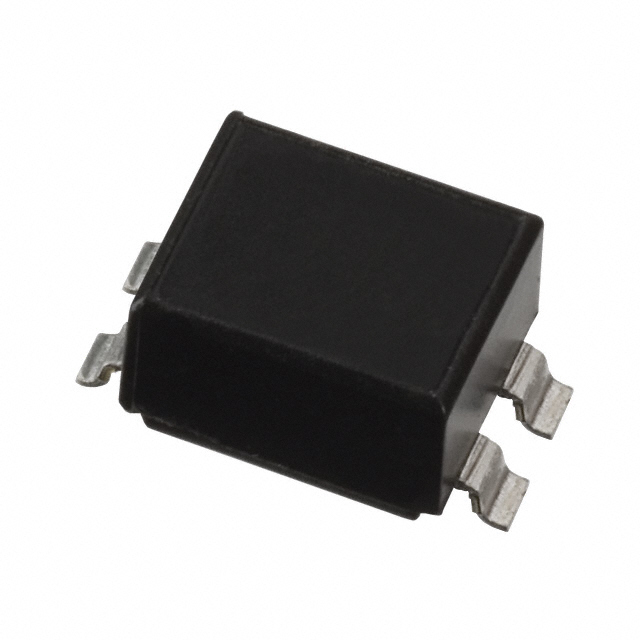

ZJYS81R5-2PL25T-G01

产品分类: 共模滤波器
厂牌: TDK
产品描述: 80V 500mA 2 48.9μH 1KΩ@ 10MHz 250mΩ SMD 水平安装,贴片安装 6mm*9mm*5mm
供应商型号: 31M-ZJYS81R5-2PL25T-G01
供应商: 云汉优选
标准整包数: 1
TDK 共模滤波器 ZJYS81R5-2PL25T-G01

ZJYS81R5-2PL25T-G01概述

    ZJYS81R5 型号电子元器件产品技术手册

    1. 产品简介


    ZJYS81R5 是一款专为汽车信号线设计的共模滤波器,属于 ZJYS81 系列。这类共模滤波器主要应用于去除信号传输过程中的噪声,确保高质量信号的传输,特别适用于诸如 CAN 总线系统等需要高信噪比的数据传输场合。产品采用了表面贴装(SMD)结构,易于集成于现代汽车电子系统中。

    2. 技术参数


    - 额定电流:0.15A 至 0.5A
    - 阻抗:10MHz 时,共模阻抗范围从 500Ω 至 2000Ω
    - 额定电压:最高可达 80V
    - 封装:卷盘式包装(Reel),直径为 330mm,每卷包含 1500 个单元
    - 工作温度范围:操作温度为 -40°C 至 +125°C
    - 存储条件:温度:5°C 至 40°C,湿度:低于 75%RH

    3. 产品特点和优势


    - 优化共模噪声抑制:在不牺牲信号质量的前提下有效消除噪声
    - 适用于高速数据传输:针对 CAN 总线系统设计,可保证高效数据处理
    - 易于表面贴装:SMD 结构简化了安装过程,提高了生产效率
    - 符合 RoHS 和无卤素标准:环保设计,满足欧盟的严格要求

    4. 应用案例和使用建议


    ZJYS81R5 主要应用于汽车 CAN 总线系统中,帮助提升通信质量和可靠性。在使用过程中,需要遵循正确的预热和焊接条件,确保产品的可靠性和寿命。例如,在焊接前应进行预热,以避免温度差异超过 150°C,从而防止因过热导致的性能下降。

    5. 兼容性和支持


    ZJYS81R5 与常见的电子电路板设计高度兼容,可以方便地用于汽车电子系统。制造商提供了详细的交付规范和技术支持,包括推荐的回流焊工艺,有助于客户更好地利用这一产品。

    6. 常见问题与解决方案


    - 问题:产品在存储期间发现端子电极焊接不良
    - 解决方案:确认存储条件符合规定(温度:5°C 至 40°C,湿度:低于 75%RH),避免长时间存放。
    - 问题:产品在使用中出现性能不稳定
    - 解决方案:检查安装过程是否符合规范,特别是预热和焊接步骤,确保没有因过热导致性能下降。

    7. 总结和推荐


    ZJYS81R5 型号共模滤波器以其卓越的噪声抑制能力和易于表面贴装的特点,在汽车电子信号传输领域表现出色。对于寻求高品质信号传输并符合 RoHS 和无卤素标准的工程师而言,这款产品是理想的选择。建议在实际应用中严格按照制造商的使用说明进行操作,以确保产品的最佳性能和使用寿命。
    综上所述,尽管此产品已停产,但鉴于其优良的技术特性和广泛的应用领域,仍值得推荐使用。

ZJYS81R5-2PL25T-G01参数

参数
电感值 48.9μH
直流电阻 250mΩ
额定电流 500mA
线路数量 2
额定电压-AC -
额定电压-DC 80V
阻抗 1KΩ@ 10MHz
长*宽*高 6mm*9mm*5mm
通用封装 SMD
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装
