MCZ0806AH350L2TA0G

产品分类: 共模滤波器
厂牌: TDK
产品描述: 5V 100mA 2 54nH 35Ω@ 100MHz 2.5Ω 0302 贴片安装 850μm*650μm*500μm
供应商型号: 445-174889-2-ND
供应商: Digi-Key
标准整包数: 10000

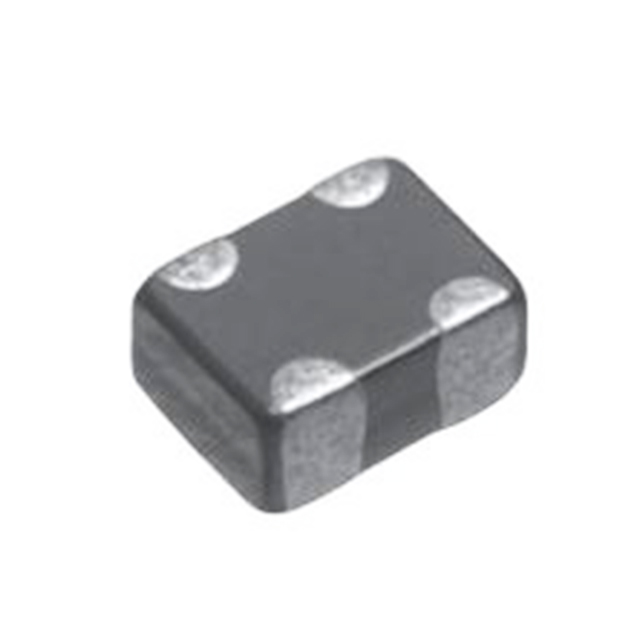

TDK 共模滤波器 MCZ0806AH350L2TA0G

MCZ0806AH350L2TA0G概述

    # 高速差分信号线用共模滤波器MCZ0806AH系列技术手册解析

    1. 产品简介


    MCZ0806AH系列共模滤波器是为高速差分信号线设计的专业EMC组件,适用于诸如USB2.0、LVDS等接口的应用场景。该系列产品以紧凑型多层结构为核心,通过在保证共模阻抗的同时实现宽频带内的差模传输,有效抑制电磁干扰(EMI),保护电路免受高频噪声影响。此外,其卓越的电气性能使其广泛应用于智能手机、平板电脑、PC以及各种消费类电子产品中。
    应用领域:
    - 智能手机/平板电脑
    - PC及其他个人计算设备
    - 数码相机(DSC)
    - 游戏机
    - 平板电视(PDP/LCD/DLP/PJ)
    - 影音播放器(DVD/蓝光播放机)

    2. 技术参数


    以下是MCZ0806AH系列部分型号的技术规格:
    | 参数 | 单位 | 型号(数值单位) | 备注 |
    ||
    | 标称阻抗(@100MHz) | Ω | 220、350、500、900 | 根据型号不同选择适合的阻抗值 |
    | 直流电阻(最大值) | Ω | 1.5、2.5、3.0、4.0 | 实际值可能因生产批次略有差异 |
    | 额定电流(最大值) | mA | 100 | 工作温度范围:-40℃至+85℃ |
    | 额定电压(最大值) | V | 5 | 绝缘电阻:≥10MΩ |
    | 外形尺寸 | mm³ | 0.85×0.65×0.45 | 支持表面贴装技术(SMT) |

    3. 产品特点和优势


    特点:
    - 高可靠性:采用多层陶瓷结构,具备优异的机械强度与耐久性。
    - 低插入损耗:对差分信号传输无明显影响,确保信号完整性。
    - 紧凑设计:适合小型化需求,符合现代电子设备的轻量化趋势。
    - 宽工作温度范围:适应严苛环境下的稳定运行。
    优势:
    - 在保证EMI抑制效果的同时,保持出色的信号传输性能。
    - 提供多种阻抗选项,满足不同应用场景的需求。
    - 符合RoHS、REACH环保标准,绿色无铅生产。

    4. 应用案例和使用建议


    典型应用案例:
    - 智能手机和平板电脑:集成于USB接口或LVDS显示模块中,提供高效EMI防护。
    - 智能电视:部署于音频/视频输出端口,减少外部干扰。
    使用建议:
    - 确保电路设计时留有足够的余量以应对潜在温升问题。
    - 对于复杂电路,建议进行热仿真分析,优化散热路径。
    - 注意选择合适的焊接工艺,遵循推荐的回流焊曲线,避免过高的温度梯度导致损坏。

    5. 兼容性和支持


    MCZ0806AH系列共模滤波器与主流高速差分信号芯片兼容,能够无缝集成到现有系统中。制造商提供了详尽的技术支持文档,涵盖安装指南、测试方法等内容,帮助客户快速完成产品验证和投产。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后接触不良 | 检查预热时间是否足够;确认焊接温度设置正确 |
    | 温升异常 | 增加散热措施或调整电源功率限制 |
    | 信号失真 | 检查电路布线是否符合规范,确保远离强磁区域 |

    7. 总结和推荐


    总结:
    MCZ0806AH系列共模滤波器凭借其紧凑设计、高性能及多功能特性,在高速差分信号线路保护方面表现优异。无论是消费类电子还是专业设备领域,它都能提供可靠且经济高效的解决方案。
    推荐:
    强烈推荐用于需要严格EMI控制的场合,特别是面对USB2.0、LVDS等高速接口的设计工程师。其卓越的性能和广泛的适用性使其成为同类产品中的佼佼者,值得信赖并优先考虑使用。

MCZ0806AH350L2TA0G参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 5V
阻抗 35Ω@ 100MHz
电感值 54nH
直流电阻 2.5Ω
额定电流 100mA
长*宽*高 850μm*650μm*500μm
通用封装 0302
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

MCZ0806AH350L2TA0G厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MCZ0806AH350L2TA0G数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK MCZ0806AH350L2TA0G MCZ0806AH350L2TA0G数据手册

MCZ0806AH350L2TA0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.13 ¥ 1.0879
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 10879
