TPX252690MT-7029A1

产品分类: RF双工器
厂牌: TDK
产品描述: 20dB 30dB 43dB 2000dBm(mW) 39dB 9.54dB 698MHz~960MHz,2.496GHz~5.85GHz 1008 贴片安装
供应商型号: C2654542
供应商: 国内现货
标准整包数: 5

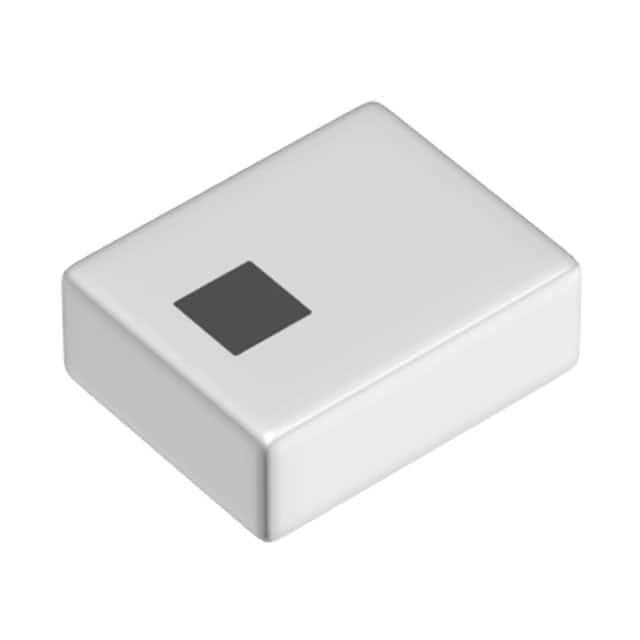

TDK RF双工器 TPX252690MT-7029A1

TPX252690MT-7029A1概述

    多层三端口滤波器 TPX252690MT-7029A1 技术手册

    产品简介


    TPX252690MT-7029A1 是一款专为高频应用设计的多层三端口滤波器,涵盖698-960 MHz、1452-2170 MHz 和 2496-5850 MHz 频段。该器件具有低插入损耗和高隔离度的特点,广泛应用于无线通信设备、移动通信基站、无线路由器、物联网设备及各类消费电子产品中。

    技术参数


    - 封装尺寸: 2.5 x 2.0 mm(JIS[EIA] 1008标准)
    - 频率范围:
    - 低频段: 698-960 MHz
    - 中频段: 1452-2170 MHz
    - 高频段: 2496-5850 MHz
    - 插入损耗:
    - 低频段: 0.43 dB (典型值)
    - 中频段: 1.16 dB (典型值),-40至+85°C时为1.34 dB (典型值)
    - 高频段: 0.16 dB (典型值),-40至+85°C时为0.22 dB (典型值)
    - 回波损耗:
    - 低频段: 9.54 dB (最小值)
    - 中频段: 6.49 dB (最小值)
    - 高频段: 9.54 dB (最小值)
    - 阻抗: 50 Ω (标称值)
    - 最大功率处理能力:
    - 低频段: 1.5 W
    - 中频段: 1.0 W
    - 高频段: 2.0 W
    - 温度范围:
    - 操作温度: -40 至 +85°C
    - 存储温度: -40 至 +85°C

    产品特点和优势


    TPX252690MT-7029A1 的关键优势在于其出色的频率选择性和宽广的工作频段覆盖范围,使其适用于多种高频通信系统。此外,低插入损耗和高回波损耗保证了信号传输的高效性和稳定性,且具有良好的温度稳定性。

    应用案例和使用建议


    该滤波器常用于无线通信系统,如4G/5G移动通信基站、无线路由器等。建议在设计应用电路时,确保滤波器周围有足够的散热措施以避免过热影响性能。同时,合理的PCB布局和走线设计也是提高信号质量的关键因素。

    兼容性和支持


    TPX252690MT-7029A1 符合RoHS指令要求,可在多种设备中使用。厂家提供详细的技术文档和使用指南,确保用户能够正确安装和使用该产品。此外,厂家还提供相应的技术支持和服务,帮助解决可能遇到的问题。

    常见问题与解决方案


    1. 问题: 插入损耗过大
    - 解决方法: 确认滤波器的安装是否符合推荐的焊接工艺,并检查周围元件是否存在干扰。
    2. 问题: 回波损耗不达标
    - 解决方法: 检查焊点质量和PCB布局是否合理,必要时重新焊接滤波器。

    总结和推荐


    综上所述,TPX252690MT-7029A1 在频段覆盖、插入损耗、回波损耗等方面表现出色,适合用于各种高频通信设备中。尽管其价格可能略高于市场上其他同类产品,但其高性能和可靠性使其成为许多应用的理想选择。强烈推荐该产品用于需要高稳定性和高性能的无线通信系统中。

TPX252690MT-7029A1参数

参数
最小低频衰减 20dB
最大高频衰减 39dB
最小高频衰减 30dB
带宽 698MHz~960MHz,2.496GHz~5.85GHz
最大输入功率 2000dBm(mW)
低频段回波损耗 9.54dB
高频段回波损耗 -
最大低频衰减 43dB
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPX252690MT-7029A1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

TPX252690MT-7029A1数据手册

厂牌 PDF简要描述 下载
TDK RF双工器 TDK TPX252690MT-7029A1 TPX252690MT-7029A1数据手册

TPX252690MT-7029A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
