ADUD-R-0004

产品分类: RF双工器
厂牌: ABRACON
产品描述: 50dB 10dB 62dB 32dB 746MHz~756MHz,777MHz~787MHz 贴片安装
供应商型号: ET-4459470
供应商: 海外现货
标准整包数: 5

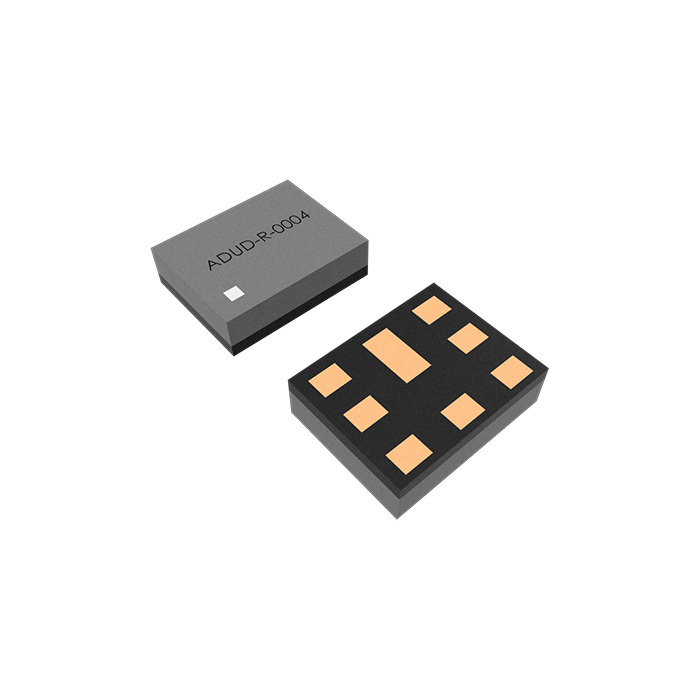

ABRACON RF双工器 ADUD-R-0004

ADUD-R-0004概述

    # ABRACON SAW Duplexer ADUD-R-0004 技术手册

    产品简介


    ABRACON SAW Duplexer ADUD-R-0004 是一款小型LTCC(低温共烧陶瓷)双工器,支持777~787 MHz及746~756 MHz频段的应用。这款双工器具有低插入损耗、良好的驻波比(VSWR),并符合RoHS标准,适用于无线基础设施、军用航空、测试仪器、雷达系统等多个领域的应用。它还广泛应用于5G无线通信、微波无线电系统和TR模块等领域。

    技术参数


    以下是ADUD-R-0004的技术规格:
    - 频率范围:777~787 MHz(Tx)、746~756 MHz(Rx)
    - 插入损耗:
    - Tx端:2.5 dB(最大值)
    - Rx端:2.3 dB(最大值)
    - 电压驻波比(VSWR):
    - Tx端:1.6(最小值),2.0(最大值)
    - Rx端:1.4(最小值),2.0(最大值)
    - 隔离度:
    - 746~756 MHz:60 dB(典型值)
    - 777~787 MHz:63 dB(典型值)
    - 绝对衰减:多个频段内的衰减值分别为44 dB到51 dB不等
    - 工作温度范围:-30°C至+85°C
    - 封装尺寸:1.8 x 1.4 x 0.5 mm
    - 引脚阻抗:50 Ω
    - 输入功率:29.0 dBm,CW,+50°C,50000小时

    产品特点和优势


    1. 小型化设计:1.8 x 1.4 x 0.5 mm的小尺寸使其易于集成到各种设备中。
    2. 高隔离度:60 dB以上的隔离度确保信号传输的纯净性。
    3. 低插入损耗:较低的插入损耗意味着更好的能效和信号完整性。
    4. 广泛适用性:适用于多种领域,如5G通信、雷达系统等。
    5. 认证合规:符合RoHS标准,环保且可长期使用。

    应用案例和使用建议


    应用案例
    ADUD-R-0004 可用于以下应用场景:
    - 无线基础设施:如基站天线系统。
    - 军事和航空航天应用:用于复杂通信系统的信号分离。
    - 测试仪器:进行精密测量时的信号处理。
    - 雷达系统:高精度信号接收和发送。
    - 5G无线通信:支持高频段的数据传输。
    - 微波无线电系统:用于远距离信号传输。
    使用建议
    - 在高频信号处理时,确保匹配滤波器的设计以优化信号传输。
    - 在复杂环境中使用时,考虑增加屏蔽和接地措施以提高稳定性。
    - 选择合适的焊接工艺以确保在高温回流焊过程中不会损坏器件。

    兼容性和支持


    ADUD-R-0004 支持表面贴装技术(SMD),可以方便地与其他SMD元件一起安装。Abracon LLC提供标准的支持服务,包括技术支持、样品申请和库存查询。

    常见问题与解决方案


    问题1:如何确保焊接过程中的可靠连接?
    解决方案:使用标准的回流焊接工艺,并确保焊接温度和时间的准确性。
    问题2:设备运行时发热严重怎么办?
    解决方案:检查散热设计,确保散热片与器件接触良好,必要时增加外部散热措施。
    问题3:器件出现故障无法正常工作怎么办?
    解决方案:联系供应商进行返修或更换,确保使用正版原厂配件。

    总结和推荐


    ABRACON SAW Duplexer ADUD-R-0004凭借其优异的性能、小尺寸和广泛的应用场景,在市场上具有很强的竞争力。该器件适用于需要高性能信号处理的应用场合。对于需要集成高可靠性和高稳定性的设备来说,强烈推荐使用此款双工器。

ADUD-R-0004参数

参数
最小低频衰减 50dB
最大高频衰减 32dB
最小高频衰减 10dB
带宽 746MHz~756MHz,777MHz~787MHz
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 62dB
安装方式 贴片安装
包装方式 卷带包装

ADUD-R-0004厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ADUD-R-0004数据手册

厂牌 PDF简要描述 下载
ABRACON RF双工器 ABRACON ADUD-R-0004 ADUD-R-0004数据手册

ADUD-R-0004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.0398 ¥ 25.5343
50+ $ 2.1083 ¥ 17.71
250+ $ 1.8291 ¥ 15.3645
500+ $ 1.6892 ¥ 14.1895
1500+ $ 1.5895 ¥ 13.3521
3000+ $ 1.5591 ¥ 13.0962
15000+ $ 1.5272 ¥ 12.8287
30000+ $ 1.4954 ¥ 12.5612
库存: 2940
