ATRD-R-0003

产品分类: RF双工器
厂牌: ABRACON
产品描述: 13dB 30dB 1.56GHz~1.606GHz,4.9GHz~5.95GHz 贴片安装
供应商型号: ET-4381842
供应商: 海外现货
标准整包数: 10

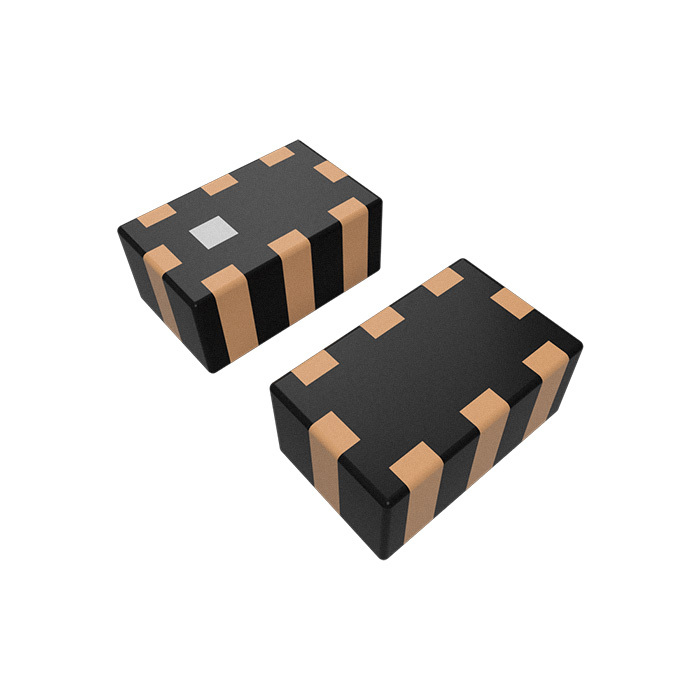

ABRACON RF双工器 ATRD-R-0003

ATRD-R-0003概述

    Multi-layer Chip Triplexer ATRD-R-0003 技术手册

    1. 产品简介


    产品类型: 多层片式三端口滤波器
    主要功能: 支持多频段信号处理,提供低插入损耗、高选择性及良好的射频性能。
    应用领域: 双频Wi-Fi和GPS、车载娱乐系统、宽带网关、视频流媒体设备、VR头戴显示器等。

    2. 技术参数


    | 参数 | 规格 | 单位 | 备注 |
    ||
    | 应用频率范围 | 1560 ~1606 MHz | MHz | 低频带 |
    2400 ~2500 MHz | MHz | 中频带 |
    4900 ~5950 MHz | MHz | 高频带 |
    | 插入损耗(最大) | 0.75 dB(1560~1606 MHz) | dB
    0.80 dB(2400~2500 MHz) | dB
    0.75 dB(4900~5950 MHz) | dB | @25°C |
    | 振幅波动 | 0.3 dB | dB | 20 MHz内 |
    | 最小回波损耗 | 12 dB | dB
    | 阻塞衰减(绝对值)| 13 dB(2400~2500 MHz) | dB
    15 dB(4800~6000 MHz) | dB
    10 dB(860~960 MHz) | dB
    13 dB(1545~1605 MHz) | dB
    9 dB(3600~3750 MHz) | dB
    18 dB(4800~5000 MHz) | dB
    10 dB(7200~7500 MHz) | dB
    24 dB(860~960 MHz) | dB
    24 dB(1545~1605 MHz) | dB
    25 dB(1710~1990 MHz) | dB
    30 dB(2170 MHz) | dB
    | 隔离度 | 15 dB(LB-HB/MB-HB) | dB
    14 dB(LB-MB) | dB
    | 功率容量 | 2.0 W | W
    | 特征阻抗 | 50 Ω | Ω
    | 工作温度范围 | -40°C ~ +85°C | °C
    | 储存温度范围 | -10°C ~ +45°C | °C
    | 安装方式 | 表面贴装技术(SMD)

    3. 产品特点和优势


    - 小型化设计:体积为2.0 x 1.25 x 0.90 mm,适用于空间受限的应用。
    - 低插入损耗:最大插入损耗仅为0.75 dB,保证了良好的信号传输效率。
    - 高性能:在指定频率范围内具有高回波损耗和高隔离度,有效减少干扰。
    - 宽温度适应性:工作温度范围从-40°C到+85°C,适合各种环境条件下的应用。
    - 环保材料:符合RoHS标准,无铅环保。

    4. 应用案例和使用建议


    应用案例:
    - 双频Wi-Fi和GPS:集成在智能手机和平板电脑中,用于多频段信号接收。
    - 车载娱乐系统:提高车载无线信号接收质量,增强用户体验。
    - 宽带网关:提升网络连接稳定性,支持高速数据传输。
    - VR头戴显示器:确保低延迟和高精度信号传输,提供沉浸式体验。
    使用建议:
    - 确保电路设计匹配50Ω特征阻抗,以达到最佳效果。
    - 注意安装时焊点需满足焊接要求,避免虚焊或短路现象。
    - 在极端环境下使用时,建议联系供应商确认是否适合特定应用。

    5. 兼容性和支持


    - 该产品与其他电子元器件的兼容性良好,可广泛应用于多种设备中。
    - 提供完善的客户支持服务,包括技术咨询和售后服务,确保用户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题:插入损耗过高
    - 解决办法: 检查电路设计是否正确,确保匹配50Ω阻抗;重新检查焊接点,确保无虚焊现象。
    - 问题:回波损耗不足
    - 解决办法: 确认焊接质量和安装方式是否正确;调整匹配网络,优化射频路径。
    - 问题:信号干扰严重
    - 解决办法: 检查设备布局,增加隔离措施;合理安排电路板布线,降低串扰。

    7. 总结和推荐


    综上所述,这款多层片式三端口滤波器具备出色的性能和广泛的适用性,尤其适合在双频Wi-Fi、车载娱乐系统和视频流媒体设备中使用。由于其优越的设计和强大的功能,我们强烈推荐此产品给需要高性能射频解决方案的应用场合。

ATRD-R-0003参数

参数
最小高频衰减 30dB
带宽 1.56GHz~1.606GHz,4.9GHz~5.95GHz
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 -
最小低频衰减 13dB
最大高频衰减 -
安装方式 贴片安装
包装方式 卷带包装

ATRD-R-0003厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ATRD-R-0003数据手册

厂牌 PDF简要描述 下载
ABRACON RF双工器 ABRACON ATRD-R-0003 ATRD-R-0003数据手册

ATRD-R-0003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.5881 ¥ 4.9404
100+ $ 0.4509 ¥ 3.7873
500+ $ 0.3737 ¥ 3.1392
1000+ $ 0.3342 ¥ 2.8075
2000+ $ 0.2933 ¥ 2.464
4000+ $ 0.2465 ¥ 2.0703
20000+ $ 0.2423 ¥ 2.0354
40000+ $ 0.2409 ¥ 2.0238
库存: 3840
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 49.4
