DPX165950DT-8045A1

产品分类: RF双工器
厂牌: TDK
产品描述: 28dB 11dB 37dB 36dB 2.4GHz~2.5GHz,4.9GHz~5.95GHz 0603 贴片安装
供应商型号: 810-DPX16595DT8045A1
供应商: Mouser
标准整包数: 1

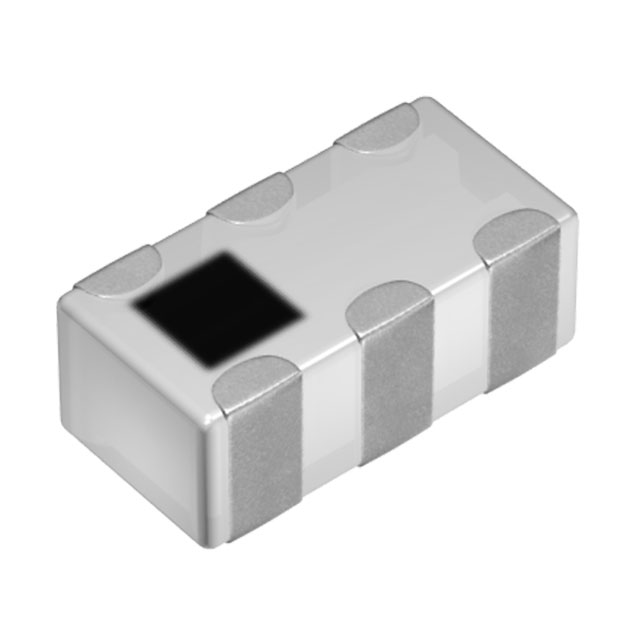

TDK RF双工器 DPX165950DT-8045A1

DPX165950DT-8045A1概述

    Multilayer Diplexer DPX165950DT-8045A1 技术手册

    产品简介


    多层双工器(Multilayer Diplexer)DPX165950DT-8045A1是一款专为2400-2500MHz和4900-5950MHz频段设计的射频组件。它被广泛应用于各类无线通信设备中,如移动通信基站、卫星通信系统及无线接入点等。通过高效的信号分离和合并能力,该组件能确保信号传输的稳定性和可靠性。

    技术参数


    | 参数 | 低频带 | 高频带 |
    |
    | 频率范围(MHz) | 2400到2500 | 4900到5950 |
    | 插入损耗(dB) | 0.35 到 0.55 | 0.60 到 0.80 |
    | 回波损耗(dB) | 9.54 到 21 | 9.54 到 14 |
    | 阻抗(Ω) | 50 欧姆 | 50 欧姆 |
    | 工作温度范围(℃) | -40 到 +85 | -40 到 +85 |
    | 参数 | 共用 |

    | 频率范围(MHz) | 2400到2500 |
    | 插入损耗(dB) | 0.35 到 0.55 |
    | 回波损耗(dB) | 9.54 到 19 |
    | 隔离度(dB) | 32 到 36 |
    | 阻抗(Ω) | 50 欧姆 |

    产品特点和优势


    - 高效信号分离:DPX165950DT-8045A1能够实现高效稳定的信号分离和合并,确保了高频段和低频段信号的独立传输。
    - 广泛的频率适应性:能够在宽广的频率范围内保持出色的性能,适用于多种复杂的射频应用环境。
    - 严格的温度适应性:能够在极端温度条件下正常工作,确保在各种恶劣环境中保持稳定的性能表现。

    应用案例和使用建议


    - 电信基础设施:适用于大规模的无线通信基站,如4G和5G基站。
    - 室内无线网络:可应用于Wi-Fi接入点,确保高效且可靠的信号传输。
    - 军事和安全系统:虽然不建议用于安全要求极高的场合,但在非关键应用中仍可提供稳定的性能。
    使用建议:
    - 在安装过程中需严格按照推荐的焊接曲线进行,以确保良好的焊接效果。
    - 在使用前,务必检查所有技术规格,以确认符合具体应用需求。

    兼容性和支持


    - DPX165950DT-8045A1 与市面上主流的射频模块和设备具有良好的兼容性。
    - TDK 提供全面的技术支持和售后服务,包括技术咨询和产品保修。

    常见问题与解决方案


    - 插入损耗过高:可能是因为焊接不良或信号干扰严重,重新焊接或改进接地可以改善。
    - 回波损耗不稳定:检查阻抗匹配是否正确,必要时调整负载电阻。
    - 隔离度不足:检查是否有外部干扰源,或者增加屏蔽措施以减少干扰。

    总结和推荐


    总的来说,DPX165950DT-8045A1 多层双工器是一款高性能、高可靠性的射频组件,适用于多种射频应用场合。其宽泛的工作频率范围、严格的温度适应性和稳定的性能表现使其成为无线通信设备的理想选择。推荐在相关应用中使用此产品。

DPX165950DT-8045A1参数

参数
最小高频衰减 11dB
带宽 2.4GHz~2.5GHz,4.9GHz~5.95GHz
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 37dB
最小低频衰减 28dB
最大高频衰减 36dB
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DPX165950DT-8045A1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DPX165950DT-8045A1数据手册

厂牌 PDF简要描述 下载
TDK RF双工器 TDK DPX165950DT-8045A1 DPX165950DT-8045A1数据手册

DPX165950DT-8045A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2415 ¥ 2.0407
10+ $ 0.2036 ¥ 1.72
100+ $ 0.184 ¥ 1.5548
500+ $ 0.1694 ¥ 1.4314
1000+ $ 0.162 ¥ 1.3689
4000+ $ 0.1609 ¥ 1.3598
8000+ $ 0.1598 ¥ 1.3131
24000+ $ 0.1502 ¥ 1.2688
库存: 7209
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.04
