TPX255850MT-7013A3

产品分类: RF双工器
厂牌: TDK
产品描述: 13dB 15dB 17dB 4000dBm(mW) 450MHz~960MHz,1.71GHz~2.69GHz,3.4GHz~3.8GHz,5.15GHz~5.85GHz 1008 贴片安装 2.5mm*2mm*900μm
供应商型号: 810-TPX255850MT70133
供应商: Mouser
标准整包数: 1

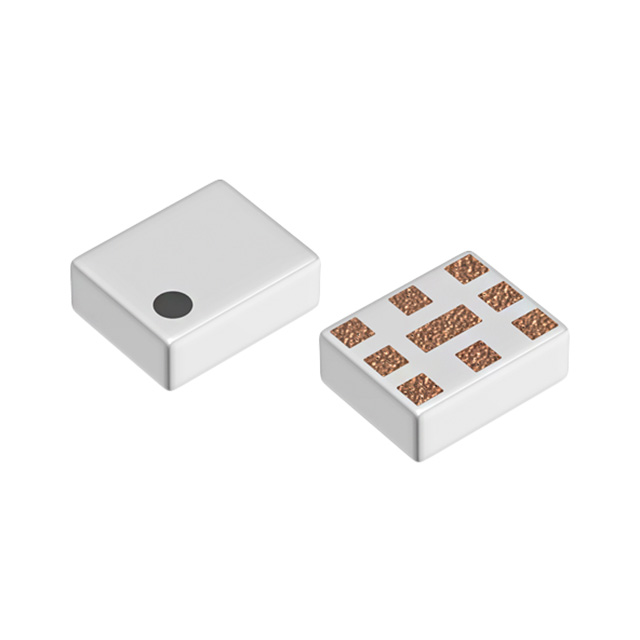

TDK RF双工器 TPX255850MT-7013A3

TPX255850MT-7013A3概述

    Multilayer Triplexer TPX255850MT-7013A3 技术手册

    产品简介


    多层三频滤波器(Multilayer Triplexer)TPX255850MT-7013A3 是一款专为多种频段设计的高性能滤波器,适用于Band 5+8(450到960 MHz)、Band 1+3+7(1710到2690 MHz)以及Band 3GHz至5GHz(3400到5850 MHz)。该产品采用小型化设计,尺寸仅为2.5x2.0mm(EIA 1008),广泛应用于各种通信设备中,如AV设备、电信设备、家用电器、娱乐设备、计算机设备等。

    技术参数


    该产品的详细技术参数如下:
    - 插入损耗(Insertion Loss)
    - 低频带:0.34 dB(最小值)至0.45 dB(典型值);最大值0.55 dB(@–40°C 至 +85°C)
    - 中频带:0.58 dB(最小值)至0.75 dB(典型值);最大值0.90 dB(@–40°C 至 +85°C)
    - 高频带:0.73 dB(最小值)至0.90 dB(典型值);最大值1.10 dB(@–40°C 至 +85°C)
    - 电压驻波比(Voltage Standing Wave Ratio, VSWR)
    - 低频带:1.16(典型值)至1.7(最大值)
    - 中频带:1.35(典型值)至1.7(最大值)
    - 高频带:1.38(典型值)至2.0(最大值)
    - 隔离度(Isolation)
    - 中频带至高频带:13 dB(最小值)至18 dB(典型值)
    - 中频带至低频带:15 dB(最小值)至19 dB(最大值)
    - 高频带至低频带:13 dB(最小值)至29 dB(最大值)
    - 输入功率(Power Handling)
    - 公共端口:4 W(最大值),占空比50%,450到960 MHz范围下
    - 低频带端口:4 W(最大值),占空比50%
    - 中频带端口:1 W(最大值)
    - 高频带端口:1 W(最大值)
    - 工作温度范围
    - 操作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C

    产品特点和优势


    该产品的主要特点包括:
    - 尺寸小巧:仅为2.5x2.0mm,适合紧凑型设计。
    - 宽频率覆盖:支持从450 MHz到5850 MHz的频段。
    - 高可靠性:通过严格的测试,确保在宽温范围内稳定工作。
    - 优越的电气特性:低插入损耗、高隔离度,保证信号传输的纯净性。

    应用案例和使用建议


    该产品广泛应用于各类通信设备中,例如基站、移动设备、卫星通信系统等。在实际应用中,需要注意以下几点:
    - 在安装时,确保接地良好,以减少干扰。
    - 在多频带环境下,合理安排天线布局,避免同频段设备间的相互干扰。
    - 在高温环境下使用时,需要特别关注散热问题。

    兼容性和支持


    该产品与其他标准电子元件具有良好的兼容性,可以方便地集成到现有电路中。TDK公司提供详尽的技术文档和支持,帮助客户快速了解和使用该产品。

    常见问题与解决方案


    - 问题:如何确定最佳的安装位置?
    - 解决方案:应将该产品安装在信号路径的关键节点上,远离干扰源,并确保接地良好。

    - 问题:在高温环境下如何保持性能稳定?
    - 解决方案:确保散热良好,可以在PCB板上增加散热片或使用散热材料。

    总结和推荐


    综合来看,TPX255850MT-7013A3 多层三频滤波器凭借其紧凑的尺寸、宽频率范围和卓越的电气特性,在多个应用领域中表现出色。无论是基站还是移动设备,它都能提供出色的性能。我们强烈推荐这款产品用于需要高性能、小尺寸滤波器的应用场合。

TPX255850MT-7013A3参数

参数
最小低频衰减 13dB
最大高频衰减 -
最小高频衰减 15dB
带宽 450MHz~960MHz,1.71GHz~2.69GHz,3.4GHz~3.8GHz,5.15GHz~5.85GHz
最大输入功率 4000dBm(mW)
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 17dB
长*宽*高 2.5mm*2mm*900μm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPX255850MT-7013A3厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

TPX255850MT-7013A3数据手册

厂牌 PDF简要描述 下载
TDK RF双工器 TDK TPX255850MT-7013A3 TPX255850MT-7013A3数据手册

TPX255850MT-7013A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6555 ¥ 5.9821
10+ $ 0.4842 ¥ 4.4184
100+ $ 0.3465 ¥ 3.1621
500+ $ 0.3002 ¥ 2.74
1000+ $ 0.2657 ¥ 2.4246
2000+ $ 0.2646 ¥ 2.4148
10000+ $ 0.2352 ¥ 2.1464
库存: 3098
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.98
