ADID-R-0004

产品分类: RF双工器
厂牌: ABRACON
产品描述: 20dB 26dB 2.4GHz~2.5GHz,5.15GHz~7.125GHz 贴片安装
供应商型号: 4414355
供应商: 海外现货
标准整包数: 10

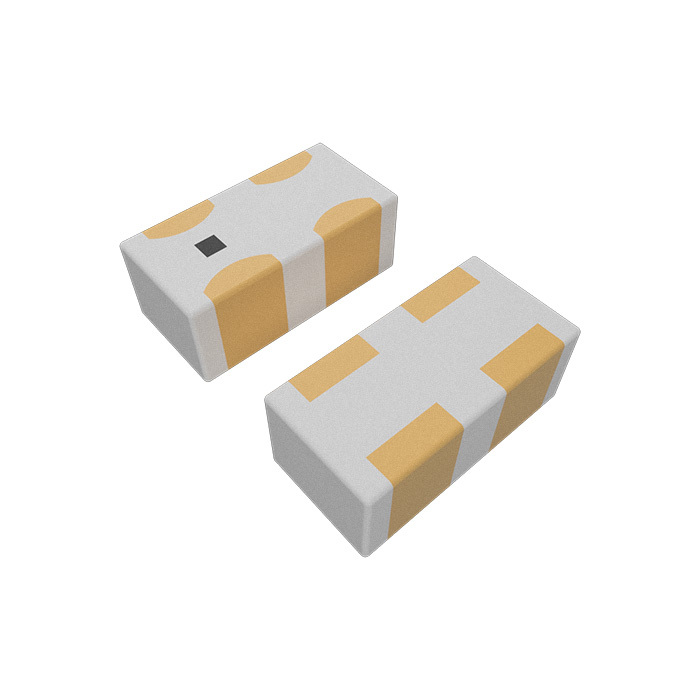

ABRACON RF双工器 ADID-R-0004

ADID-R-0004概述

    多层芯片分频器ADID-R-0004 技术手册



    产品简介



    多层芯片分频器(Multi-layer Chip Diplexer)ADID-R-0004 是一种采用LTCC技术的小型化器件,适用于2400-2500 MHz和5150-7125 MHz频段的应用。这种器件具有低插入损耗、宽隔离度以及优异的电气性能,特别适合用于Wi-Fi 6/6E标准下的各种无线通信设备。它的尺寸仅为1.0 x 0.5 x 0.4 mm,具备卓越的电气特性和可靠性,符合RoHS标准。


    技术参数



    电气参数

    - 中心频率:2400-2500 MHz 和 5150-7125 MHz
    - 插入损耗(最大值):0.50 dB (25°C), 0.65 dB (-40~85°C)
    - 绝对衰减:
    - 15.0 dB @ 4800~6000 MHz
    - 15.0 dB @ 5150-7125 MHz
    - 20.0 dB @ 7200-7500 MHz
    - 24.0 dB @ 500~2400 MHz
    - 26.0 dB @ 2400~2500 MHz
    - 19.0 dB @ 2500~2690 MHz
    - 9.0 dB @ 10300~11900 MHz
    - 13.5 dB @ 11900~12490 MHz
    - 11.5 dB @ 12490~14250 MHz
    - 8.0 dB @ 15510~21375 MHz
    - 隔离度(最小值):24 dB
    - 回波损耗(最小值):10 dB (25°C)

    环境参数

    - 操作温度范围:-40°C ~ +85°C
    - 储存温度范围:-10°C ~ +45°C
    - 湿度:70% R.H.

    物理参数

    - 滤波器尺寸:1.0 x 0.5 x 0.4 mm
    - 安装方式:表面贴装(SMD)
    - 封装类型:Tape & Reel
    - 包装数量:10K
    - 引脚间距:0.65 ± 0.1 mm
    - 引脚宽度:1.15 ± 0.10 mm
    - 载带宽度:2.0 ± 0.05 mm
    - 最大厚度:0.6 mm


    产品特点和优势



    - 小型化设计:体积仅为1.0 x 0.5 x 0.4 mm,非常适合空间受限的应用场合。
    - 低插入损耗:0.50 dB (25°C) 和 0.65 dB (-40~85°C),保证信号传输的质量。
    - 高隔离度:达到24 dB,确保不同频段间的信号互不干扰。
    - 优良的回波损耗:10 dB (25°C),保证信号完整性。
    - 宽工作温度范围:-40°C ~ +85°C,适应恶劣环境下的使用需求。
    - RoHS合规:符合环保要求,可广泛应用于各类电子产品。


    应用案例和使用建议



    应用案例

    - Wi-Fi设备:包括Wi-Fi 6/6E标准下的Wi-Fi音箱和声条。
    - 视频流媒体:用于网络摄像头的视频流传输。
    - 虚拟现实:VR头戴显示器中的无线连接。
    - 车载娱乐系统:汽车中的信息娱乐系统。
    - 宽带网关:提供稳定的网络连接。

    使用建议

    - PCB布局:根据手册中的推荐足迹图进行PCB布局设计,线宽需匹配50Ω特征阻抗,以确保信号传输的最佳性能。
    - 焊接工艺:建议使用合适的回流焊曲线进行焊接,确保焊接质量和器件的稳定性。


    兼容性和支持



    - 兼容性:与市面上主流的表面贴装设备兼容,便于生产和组装。
    - 技术支持:供应商提供详尽的技术文档和支持服务,确保客户能够顺利使用和维护产品。


    常见问题与解决方案



    - 问题:产品在焊接过程中出现损坏。
    - 解决方案:检查焊接参数是否符合规范,必要时重新调整焊接温度和时间。
    - 问题:信号传输质量不佳。
    - 解决方案:检查PCB布局是否符合推荐设计,确保接地良好,信号传输路径正确。


    总结和推荐



    多层芯片分频器ADID-R-0004以其小巧的体积、低插入损耗和高隔离度等特性,非常适合于需要高性能无线通信的设备。经过全面测试验证,本产品不仅满足各种无线通信标准的需求,还能在极端环境下稳定运行。因此,我们强烈推荐这款产品用于各类无线通信设备的设计和生产中。

ADID-R-0004参数

参数
最小高频衰减 26dB
带宽 2.4GHz~2.5GHz,5.15GHz~7.125GHz
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 -
最小低频衰减 20dB
最大高频衰减 -
安装方式 贴片安装
包装方式 卷带包装

ADID-R-0004厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ADID-R-0004数据手册

厂牌 PDF简要描述 下载
ABRACON RF双工器 ABRACON ADID-R-0004 ADID-R-0004数据手册

ADID-R-0004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.1453
100+ ¥ 0.9673
500+ ¥ 0.8667
2500+ ¥ 0.8512
5000+ ¥ 0.8512
10000+ ¥ 0.8512
库存: 9500
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 11.45
